Instrukcja montażu lampy wiszącej Accord Lighting 1321LED
Dowiedz się, jak poprawnie zamontować i podłączyć lampę wiszącą Accord Lighting 1321LED. Instrukcja zawiera szczegółowe kroki instalacji na suficie, regulację wysokości, schemat połączeń elektrycznych oraz dane techniczne.
Spis treści
Najważniejsze informacje z instrukcji
Lampa wisząca Accord Lighting 1321LED wymaga montażu przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do jakichkolwiek prac instalacyjnych lub konserwacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne. Nie należy dotykać powierzchni diod LED gołymi rękami, aby nie skrócić ich żywotności. Upewnij się, że napięcie sieciowe jest kompatybilne z wymaganiami lampy.
Instalacja na suficie
- Wyłącz zasilanie elektryczne.
- Wyznacz i zaznacz na suficie miejsca na otwory montażowe.
- Wywierć otwory wiertłem 8 mm i umieść w nich plastikowe kołki rozporowe.
- Przykręć kotwy do kołków w suficie.
- Przełóż stalowe linki wsporcze przez otwory w kotwach, upewniając się, że końcówki z kulkami znajdują się po wewnętrznej stronie, a następnie przykręć zespoły do kotew.
- Wsuń drugi koniec każdej linki w regulowane kotwy zamontowane na górze lampy, aż będą napięte.
- Nadmiar linek zwiń wewnątrz lampy, upewniając się, że nie dotykają one połączeń elektrycznych.
Regulacja wysokości
Wysokość zawieszenia lampy można regulować w dowolnym momencie:
- Naciśnij końcówkę kotwy, aby zwolnić blokadę linki.
- Przesuń linkę na żądaną długość.
- Zwolnij końcówkę, aby ponownie zablokować linkę.
Podłączenie elektryczne
- Przełóż przewód zasilający przez stożek odciążający, gwintowaną rurkę, czasze i poprzeczkę.
- Podłącz przewody elektryczne do puszki przyłączeniowej zgodnie z lokalnymi przepisami: przewód czarny (faza), biały (neutralny) oraz uziemienie.
- Zamontuj poprzeczkę do puszki przyłączeniowej za pomocą dołączonych śrub.
- Przykręć podstawę do puszki przyłączeniowej.
- Dociągnij czaszę do sufitu i zabezpiecz ją, przykręcając bok czaszy do podstawy.
- Włącz zasilanie elektryczne.
Dane techniczne
- Napięcie wejściowe: 110V lub 277V
- Częstotliwość: 60 Hz
- Moc całkowita: 22W
- Strumień świetlny: 858lm
- CRI: 90
- Temperatura barwowa: 2700K, 3000K, 3500K lub 4000K
- Klasa izolacji: II
- Limit regulacji wysokości: 160 cm (63 cale)
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie jest włączone oraz czy wszystkie połączenia przewodów w puszce przyłączeniowej są poprawne i stabilne.
Upewnij się, że naciskasz końcówkę kotwy (mechanizm zwalniający) podczas przesuwania linki. Jeśli linka nie blokuje się, sprawdź, czy mechanizm nie jest zablokowany.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie.
- Upewnij się, że napięcie sieciowe jest zgodne z wymaganiami lampy (110V lub 277V).
- Przygotuj wiertło 8 mm do montażu kołków.
- Upewnij się, że posiadasz odpowiednie złącza elektryczne (nie są dołączone do zestawu).
- Sprawdź, czy powierzchnia sufitu jest odpowiednia do montażu kotew.
Parametry w praktyce
- Klasa izolacji II
- Urządzenie o podwójnej izolacji, nie wymaga uziemienia ochronnego (choć przewód uziemiający może być obecny w instalacji).
- Limit wysokości 160 cm
- Maksymalna długość, na jaką można opuścić lampę od sufitu.
Ilustracje i schematy
- Schemat montażu sufitowego pokazuje sposób mocowania kotew i prowadzenia linek stalowych.

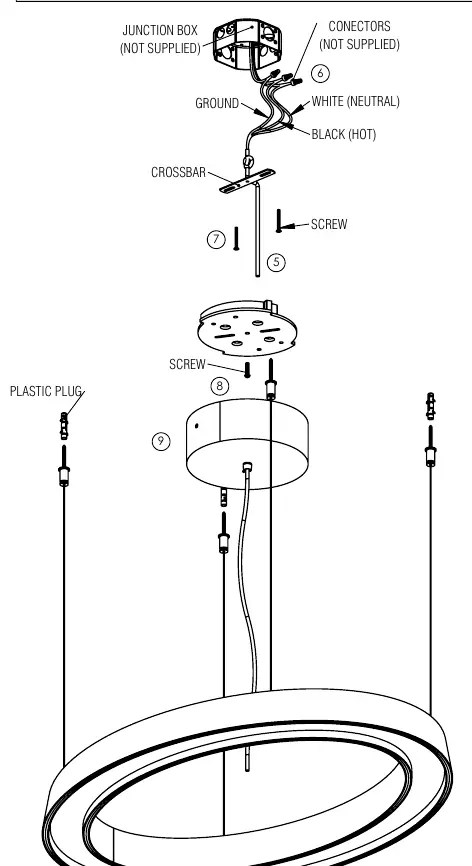

- Schemat połączeń elektrycznych ilustruje podłączenie przewodów zasilających do puszki przyłączeniowej (faza, neutralny, uziemienie).
Zgodność modelu
- Lampa jest kompatybilna z większością standardowych ściemniaczy. Należy przestrzegać instrukcji producenta ściemniacza.
