Instrukcja montażu żyrandola Acroma 10588DRAZ
Praktyczny przewodnik montażu żyrandola Acroma 10588DRAZ. Zawiera instrukcje podłączenia elektrycznego, schematy instalacji oraz listę niezbędnych narzędzi.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu żyrandola Acroma 10588DRAZ. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w skrzynce bezpiecznikowej. Produkt przeznaczony jest do użytku wewnątrz pomieszczeń. W przypadku wątpliwości dotyczących instalacji elektrycznej należy skonsultować się z wykwalifikowanym elektrykiem.
Przygotowanie do montażu
Przed rozpoczęciem pracy upewnij się, że posiadasz wszystkie niezbędne narzędzia:
- Śrubokręt krzyżakowy
- Przyrząd do zdejmowania izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna
Zaleca się montaż na miękkim podłożu, np. dywanie lub kartonie, aby uniknąć zarysowań powierzchni żyrandola.
Instrukcja montażu
Montaż składa się z następujących etapów:
- Wyznaczenie wymaganej długości łańcucha lub trzpienia.
- Zamocowanie płyty montażowej do puszki przyłączeniowej.
- Wykonanie połączeń elektrycznych zgodnie ze schematem.
- Zawieszenie żyrandola na suficie.
- Instalacja elementów dekoracyjnych i żarówek (maksymalnie 20 sztuk, gwint Candelabra, 40W każda).
Podłączenie elektryczne
Podczas łączenia przewodów należy przestrzegać następujących zasad:
- Przewód biały (zasilanie) łączy się z przewodem białym lub oznaczonym (oprawa).
- Przewód czarny (zasilanie) łączy się z przewodem czarnym lub gładkim (oprawa).
- Przewód uziemiający (zielony lub miedziany) należy podłączyć do śruby uziemiającej na płycie montażowej lub do przewodu uziemiającego instalacji domowej.
Bezpieczeństwo
Zawsze używaj testera napięcia przed dotknięciem jakiegokolwiek przewodu. Używaj narzędzi z izolowanymi uchwytami oraz drabin wykonanych z materiałów nieprzewodzących (drewno lub włókno szklane). W przypadku wymiany bezpieczników upewnij się, że ręce i stopy są suche.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Brak pewności co do poprawności instalacji elektrycznej
Należy skonsultować się z wykwalifikowanym elektrykiem przed kontynuowaniem prac.
Ryzyko porażenia prądem podczas montażu
Bezwzględnie wyłączyć zasilanie w skrzynce bezpiecznikowej i zabezpieczyć panel przed przypadkowym włączeniem.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku lub wykręć bezpiecznik.
- Sprawdź za pomocą testera napięcia, czy przewody nie są pod napięciem.
- Przygotuj miękkie podłoże do montażu żyrandola.
- Upewnij się, że posiadasz wszystkie elementy zestawu (płyta montażowa, łańcuch, złącza).
- Załóż okulary ochronne.
Parametry w praktyce
- 20 x Max 40W Candelabra Base
- Żyrandol wymaga 20 żarówek z gwintem typu Candelabra o mocy maksymalnej 40W każda.
Ilustracje i schematy

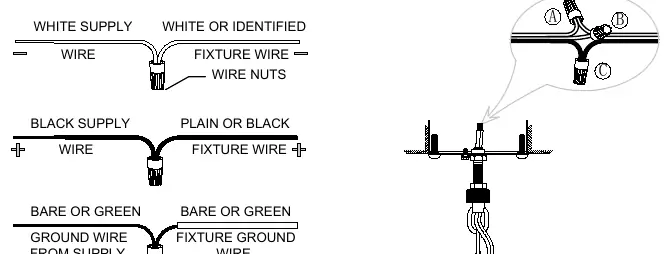

- Schemat połączeń przewodów: biały do białego, czarny do czarnego, uziemienie do śruby uziemiającej.
- Rysunek montażowy pokazuje sposób łączenia prętów bocznych z korpusem żyrandola.
Zgodność modelu
- Produkt przeznaczony do montażu sufitowego.
- Wymaga standardowej puszki przyłączeniowej.
