Instrukcja obsługi żyrandola Acroma 2091806AZBG
Kompletny przewodnik montażu i instalacji żyrandola Acroma 2091806AZBG. Sprawdź wymagane narzędzia, kroki składania konstrukcji oraz schemat podłączenia elektrycznego.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu żyrandola Acroma 2091806AZBG, w tym składanie ramion, montaż na suficie oraz schemat podłączenia przewodów elektrycznych. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż ramion i koła zewnętrznego str. 3
- Podłączenie przewodów elektrycznych str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Źródło światła | 6 x Max 60W | Maksymalna moc żarówek | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Bezpieczeństwo i narzędzia str. 1
- Lista części i montaż str. 2, 3
- Instalacja elektryczna str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu i instalacji żyrandola Acroma 2091806AZBG. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Produkt przeznaczony jest do użytku wewnątrz pomieszczeń.
Wymagane narzędzia
- Śrubokręt krzyżakowy
- Ściągacz izolacji
- Kombinerki
- Okulary ochronne
- Taśma izolacyjna

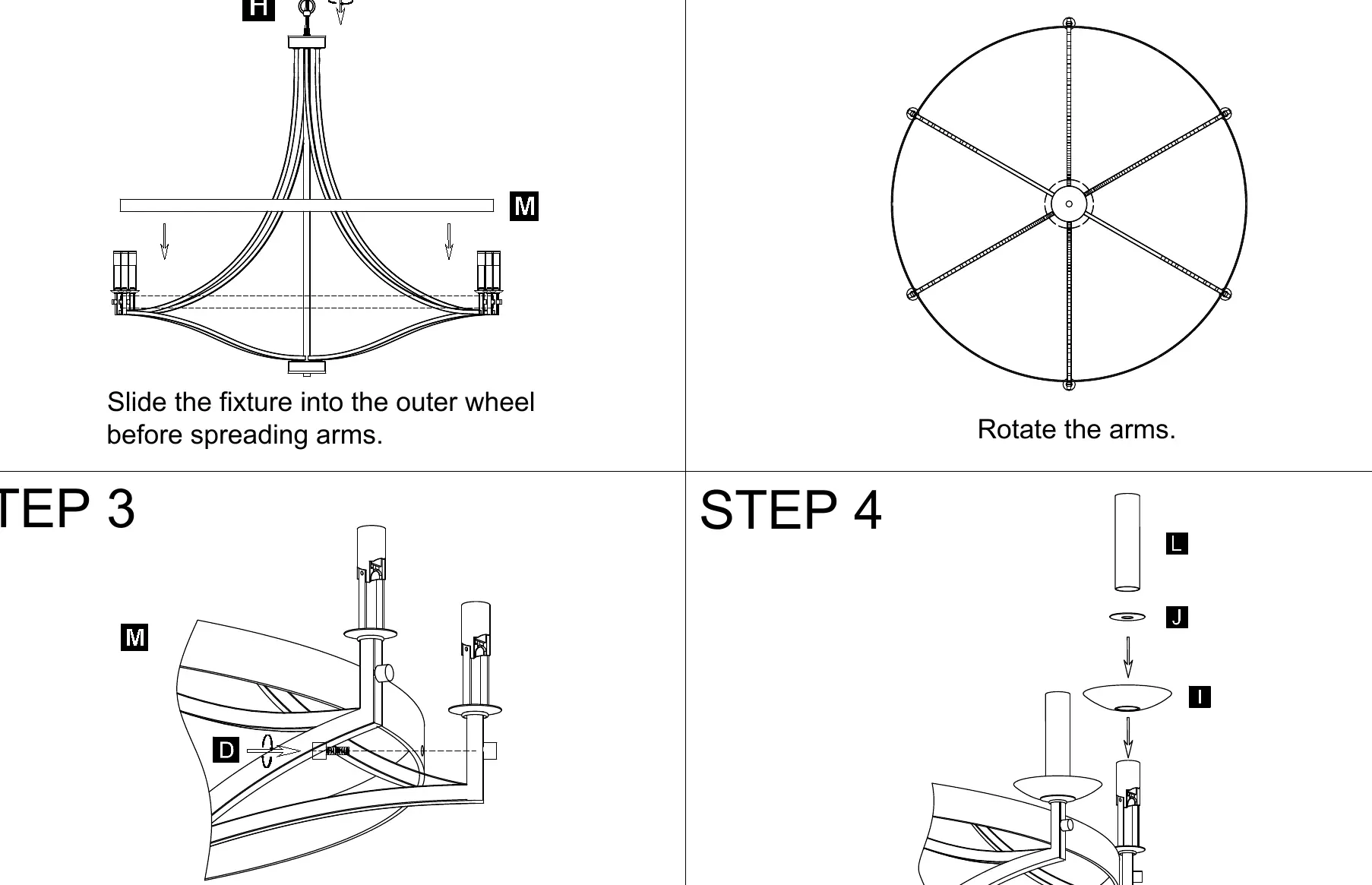

Montaż żyrandola
- Wsuń oprawę w koło zewnętrzne przed rozłożeniem ramion.
- Obróć ramiona żyrandola do właściwej pozycji.
- Zabezpiecz koło zewnętrzne do oprawy za pomocą dołączonych końcówek (finials).
- Zainstaluj tuleje gniazd (socket sleeves), podkładki gumowe oraz osłony na ramionach żyrandola.
Instalacja elektryczna
- Zamontuj płytę montażową do puszki przyłączeniowej w suficie za pomocą śrub wsporczych.

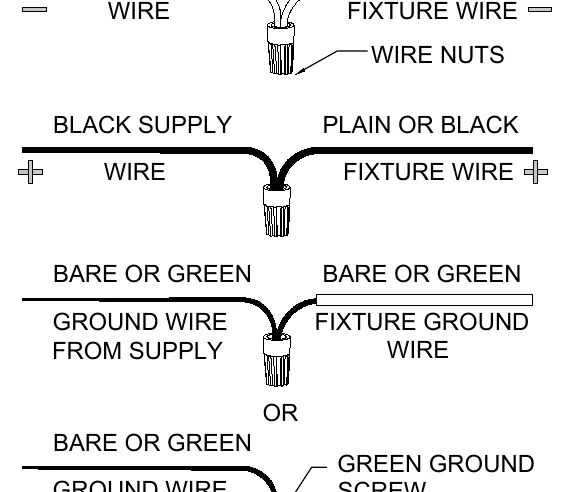

- Podłącz przewody zgodnie ze schematem:
- Biały przewód zasilający do białego lub oznaczonego przewodu żyrandola.
- Czarny przewód zasilający do czarnego lub gładkiego przewodu żyrandola.
- Przewód uziemiający (zielony lub goły) do przewodu uziemiającego żyrandola lub śruby uziemiającej.
- Zabezpiecz połączenia za pomocą nakrętek przewodów (wire nuts).
- Zamontuj czaszę (canopy) do płyty montażowej.
Bezpieczeństwo
W przypadku jakichkolwiek wątpliwości dotyczących instalacji elektrycznej, należy skonsultować się z wykwalifikowanym elektrykiem. Przed dotknięciem jakiegokolwiek przewodu należy użyć testera napięcia, aby upewnić się, że obwód nie jest pod napięciem.
Informacje o producencie
ACROMA
Praktyczna pomoc
Typowe problemy
Skonsultuj się z wykwalifikowanym elektrykiem przed włączeniem zasilania.
Podczas montażu umieść produkt na miękkiej, nieściernej powierzchni, takiej jak dywan lub karton.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj wymagane narzędzia (śrubokręt, ściągacz izolacji, kombinerki, taśma)
- Upewnij się, że masz dostęp do drabiny (drewnianej lub z włókna szklanego)
- Sprawdź, czy wszystkie elementy zestawu są obecne
