Instrukcja obsługi inwertera modułowego IOTA IISM 1000W-2000W
Przewodnik użytkownika dla inwerterów modułowych serii IISM 1000W-2000W. Zawiera procedury uruchomienia, wyłączenia, obsługi panelu przedniego, konserwacji oraz rozwiązywania problemów.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy inwerterów modułowych serii IISM o mocy 1000W-2000W. Urządzenie jest systemem zasilania awaryjnego (UPS) z funkcją automatycznego ładowania akumulatorów. Uwaga: Urządzenie zawiera napięcia zagrażające życiu. Wszelkie naprawy i serwis muszą być wykonywane wyłącznie przez autoryzowany personel serwisowy. Wewnątrz urządzenia nie ma części przeznaczonych do naprawy przez użytkownika.
Opis urządzenia
System jest sterowany mikroprocesorowo i wykorzystuje technologię PWM (Pulse Width Modulated) do generowania czystej fali sinusoidalnej. Wyposażony jest w 3-stopniową ładowarkę akumulatorów, system transferu półprzewodnikowego oraz bezobsługowe akumulatory kwasowo-ołowiowe. Panel przedni zawiera wyświetlacz LCD 2x20, wskaźniki LED oraz klawiaturę 4x4.
Uruchomienie i wyłączenie
Procedura uruchomienia: 1. Upewnij się, że przełącznik instalacyjny jest w pozycji OFF, a wejście AC odłączone. 2. Włącz wyłącznik obwodu DC (CB1). 3. Podaj zasilanie AC, włączając wyłącznik wejściowy. 4. Ustaw przełącznik instalacyjny w pozycji ON. Procedura wyłączenia: 1. Odłącz zasilanie AC. 2. Ustaw przełącznik instalacyjny w pozycji OFF. 3. Wyłącz wyłącznik obwodu DC (CB1).
Obsługa panelu przedniego
Panel przedni umożliwia monitorowanie parametrów pracy (napięcie wejściowe/wyjściowe, prąd, temperatura, stan akumulatora) oraz dostęp do funkcji kontrolnych (logi testów, logi zdarzeń, alarmy). Dostęp do funkcji programowania jest chroniony hasłem (domyślne: 1234).
Konserwacja
Zaleca się regularne przeglądy: testowanie urządzenia (co 3 miesiące), inspekcję akumulatorów (co 6 miesięcy) oraz czyszczenie urządzenia z kurzu (co 12 miesięcy). Przed czyszczeniem należy bezwzględnie wykonać procedurę wyłączenia.
Rozwiązywanie problemów
W przypadku wystąpienia awarii, dioda Fault na panelu przednim zaświeci się. Szczegółowe informacje o błędzie można odczytać za pomocą klawiatury i wyświetlacza LCD. Instrukcja zawiera tabelę rozwiązywania problemów, która wskazuje kolejność sprawdzania komponentów w zależności od objawów (np. brak pracy inwertera, hałas transformatora, przegrzewanie).
Dane techniczne
System pracuje w temperaturze otoczenia 20-30°C (dla akumulatorów). Maksymalna wysokość pracy wynosi 3000 m n.p.m. bez obniżania parametrów. Urządzenie jest kompatybilne z różnymi typami oświetlenia (kwarcowe, HID, żarowe, fluorescencyjne, halogenowe).
Informacje o producencie
Acuity Brands, Inc.
Praktyczna pomoc
Typowe problemy
Inwerter nie uruchamia się podczas awarii zasilania
Sprawdź pozycję przełącznika instalacyjnego, stan wyłącznika DC (CB1) oraz czy akumulatory nie są rozładowane lub uszkodzone.
System wydaje nadmierny hałas (buczenie transformatora)
Sprawdź poprawność podłączenia wejścia AC oraz czy nie występuje przeciążenie wyjścia.
Dioda Fault świeci się
Użyj klawiatury i wyświetlacza LCD, aby odczytać kod błędu z logu alarmów.
Przed użyciem
- Wypełnij i odeślij kartę rejestracyjną gwarancji.
- Zapisz numer modelu, numer seryjny i numer części z etykiety wewnątrz urządzenia.
- Upewnij się, że miejsce instalacji jest czyste, chłodne, suche i dobrze wentylowane.
- Sprawdź, czy w pobliżu nie znajdują się źródła ciepła (grzejniki, bezpośrednie światło słoneczne).
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych (ryzyko wydzielania wodoru podczas ładowania).
Parametry w praktyce
- L.V.D. (Low Voltage Disconnect)
- Funkcja automatycznego wyłączenia inwertera przy 85% nominalnego napięcia DC, chroniąca akumulatory przed głębokim rozładowaniem.
- Temperatura pracy akumulatorów
- Optymalna wydajność przy 25°C; temperatury powyżej 35°C znacząco skracają żywotność akumulatorów.
Ilustracje i schematy

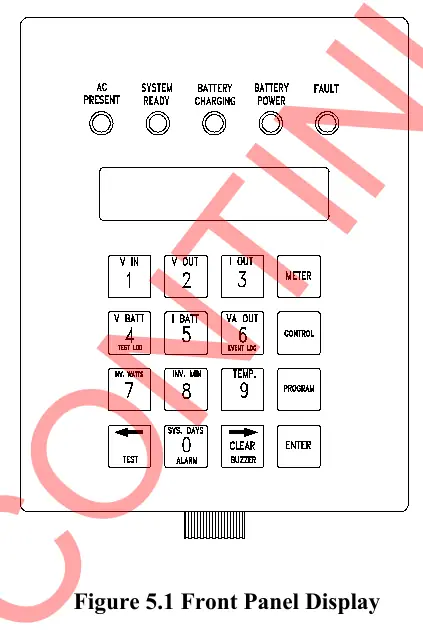

- Panel przedni zawiera 5 diod statusu (AC Present, System Ready, Battery Charging, Battery Power, Fault).
- Klawiatura 4x4 służy do nawigacji po menu Meter, Control i Program.
- Przełącznik instalacyjny znajduje się poniżej panelu przedniego.
Zgodność modelu
- Kompatybilny z oświetleniem kwarcowym, HID, żarowym, fluorescencyjnym i halogenowym.
- Kompatybilny z generatorami o rozmiarze 10x większym niż jednostka inwertera.
