AcuRite 06103M Direct-to-Wi-Fi Color Display - Instrukcja obsługi

Dowiedz się, jak skonfigurować wyświetlacz AcuRite 06103M, połączyć go z siecią Wi-Fi oraz poprawnie zainstalować czujnik zewnętrzny Iris 5-w-1.

Spis treści

Wprowadzenie do urządzenia

Wyświetlacz AcuRite 06103M to zaawansowane centrum monitorowania pogody, które umożliwia zdalny podgląd danych z czujnika zewnętrznego AcuRite Iris 5-w-1. Urządzenie łączy się bezpośrednio z siecią Wi-Fi, co pozwala na przesyłanie danych do platformy My AcuRite.

Konfiguracja wyświetlacza

Po podłączeniu zasilacza sieciowego, proces konfiguracji uruchamia się automatycznie. Użytkownik może dostosować ustawienia takie jak format godziny (12/24h), czas, datę, jednostki temperatury, prędkości wiatru, opadów oraz ciśnienia. Do nawigacji służą przyciski strzałek, a przycisk set służy do zatwierdzania wyborów. Zaleca się zainstalowanie trzech baterii AAA jako zasilania awaryjnego, aby zachować ustawienia w przypadku przerwy w dostawie prądu.

Instalacja czujnika zewnętrznego

Czujnik zewnętrzny wymaga czterech baterii AA (alkalicznych lub litowych). Kluczowym elementem jest przełącznik A-B-C znajdujący się w komorze baterii, który musi być ustawiony w tej samej pozycji co przełącznik wewnątrz wyświetlacza. Po zainstalowaniu baterii, wyświetlacz powinien automatycznie zsynchronizować się z czujnikiem w ciągu minuty. Czujnik należy zamontować na wysokości co najmniej 1,5 metra nad ziemią, z dala od źródeł ciepła i wilgoci, z panelem słonecznym skierowanym na południe. Należy również pamiętać o usunięciu stabilizatora deszczomierza po montażu.

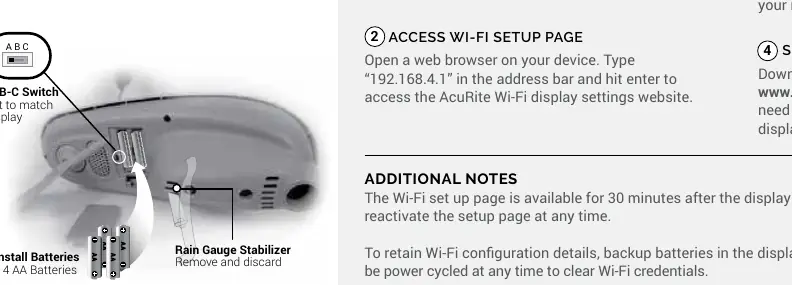

Montaż czujnika i ustawienia przełącznika A-B-C
Montaż czujnika i ustawienia przełącznika A-B-C

Łączność Wi-Fi i zdalne monitorowanie

Aby skonfigurować zdalny dostęp, należy połączyć się z siecią Wi-Fi emitowaną przez wyświetlacz za pomocą smartfona lub komputera. Następnie w przeglądarce należy wpisać adres 192.168.4.1, aby uzyskać dostęp do strony ustawień. Po wprowadzeniu danych sieci Wi-Fi i zapisaniu ich, urządzenie połączy się z internetem. Ostatnim krokiem jest założenie konta w serwisie My AcuRite lub w aplikacji mobilnej, gdzie wymagany będzie identyfikator urządzenia znajdujący się na obudowie lub w komorze baterii. Strona konfiguracji Wi-Fi jest dostępna przez 30 minut od włączenia zasilania; w razie potrzeby można ją ponownie aktywować przyciskiem set.

Praktyczna pomoc

Typowe problemy

Brak synchronizacji z czujnikiem

Sprawdź, czy przełącznik A-B-C w czujniku i wyświetlaczu jest ustawiony w tej samej pozycji.

Strona konfiguracji Wi-Fi nie jest dostępna

Upewnij się, że od włączenia zasilania nie minęło więcej niż 30 minut. Jeśli tak, naciśnij przycisk set, aby ponownie aktywować tryb konfiguracji.

Przed użyciem

  • Podłącz zasilacz sieciowy do wyświetlacza
  • Zainstaluj 3 baterie AAA w wyświetlaczu (zasilanie awaryjne)
  • Zainstaluj 4 baterie AA w czujniku zewnętrznym
  • Upewnij się, że przełączniki A-B-C są zgodne
  • Usuń stabilizator deszczomierza z czujnika
  • Przygotuj nazwę i hasło do sieci Wi-Fi 2.4 GHz

Parametry w praktyce

Częstotliwość Wi-Fi
Urządzenie obsługuje wyłącznie sieci 2.4 GHz.
Zasilanie awaryjne
Baterie AAA w wyświetlaczu podtrzymują ustawienia podczas przerw w zasilaniu.

Ilustracje i schematy

  • Przełącznik A-B-C: Znajduje się w komorze baterii czujnika i musi być ustawiony identycznie jak w wyświetlaczu.
  • Stabilizator deszczomierza: Plastikowy element zabezpieczający, który należy usunąć po zamontowaniu czujnika.

Zgodność modelu

  • Wymaga sieci Wi-Fi 2.4 GHz.
  • Współpracuje z aplikacją My AcuRite.
