Instrukcja wymiany czujnika temperatury i wilgotności Acurite 11197-VN1HSPCB

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera instrukcję wymiany modułu temperatury i wilgotności w czujniku pogodowym Acurite 5-w-1. Jest to część zamienna przeznaczona do przywrócenia pełnej funkcjonalności pomiarowej urządzenia. Należy zachować szczególną ostrożność, ponieważ komponenty elektroniczne są wrażliwe na wyładowania elektrostatyczne.

Kompatybilność i przygotowanie

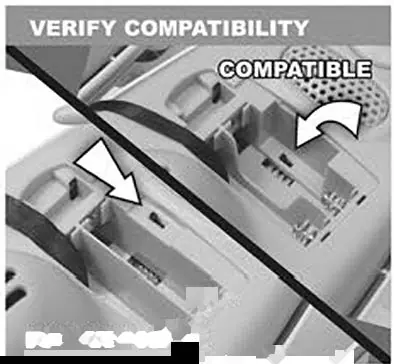

Przed przystąpieniem do instalacji należy upewnić się, że posiadany czujnik 5-w-1 jest kompatybilny. Wymagane jest, aby w komorze baterii znajdował się przełącznik A-B-C. Produkt nie jest kompatybilny ze starszymi wersjami (legacy) czujników 5-w-1.

• Przygotuj śrubokręt krzyżakowy.
• Wyjmij baterie z czujnika przed rozpoczęciem prac, aby uniknąć uszkodzeń spowodowanych wyładowaniami elektrostatycznymi.

Procedura wymiany czujnika

1. Odkręć 4 śruby zewnętrzne i rozdziel górną oraz dolną część obudowy czujnika.
2. Zdejmij czarną pokrywę, aby uzyskać dostęp do wnętrza.
3. Odłącz stary czujnik, chwytając za podstawę białej wtyczki i delikatnie ją wyciągając.
4. Usuń stary moduł.
5. Wsuń nowy czujnik na miejsce i podłącz wtyczkę do złącza.
6. Załóż z powrotem czarną pokrywę.
7. Złóż obie części obudowy i przykręć 4 śruby.

Utylizacja

Stare części elektroniczne należy utylizować w sposób przyjazny dla środowiska, zgodnie z lokalnymi przepisami. Jeśli nie ma odpowiednich regulacji, należy skorzystać z punktów recyklingu elektroniki lub sklepów oferujących recykling sprzętu elektronicznego.
