Instrukcja instalacji wzmacniacza Adastra serii UM i głośników sufitowych 100V

Opis systemu

Wzmacniacze serii UM firmy Adastra są przeznaczone do współpracy z systemami głośników sufitowych typu 100V. System pozwala na równoległe łączenie wielu głośników, co czyni go idealnym rozwiązaniem do nagłośnienia obiektów komercyjnych i użyteczności publicznej.

Instalacja i podłączenie

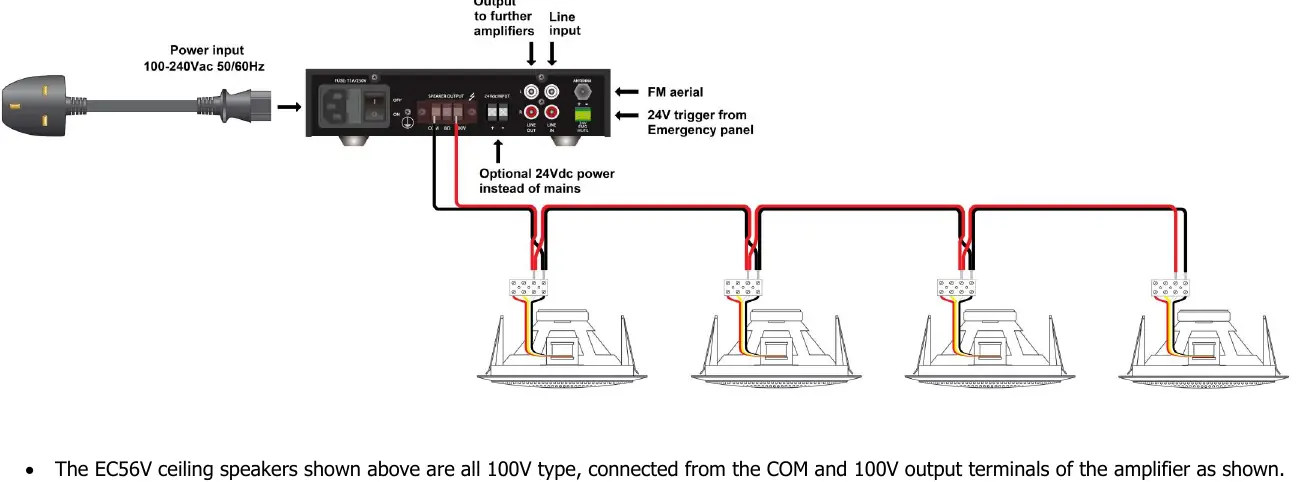

Głośniki sufitowe typu 100V należy łączyć równolegle, wykorzystując zaciski wyjściowe wzmacniacza oznaczone jako COM oraz 100V. W przypadku modelu EC56V, dla uzyskania pełnej mocy 6W, przewody głośnikowe należy podłączyć do czarnego zacisku (COM) oraz białego zacisku (6W).

Wejścia i źródła dźwięku

Wzmacniacz oferuje szerokie możliwości podłączenia źródeł sygnału:

• LINE IN: Gniazda RCA na tylnym panelu służą do podłączenia urządzeń takich jak odtwarzacze CD, laptopy czy tunery TV.
• AUX: Dodatkowe wejście liniowe na przednim panelu (jack 3.5mm stereo).
• Mikrofon: Gniazdo jack 6.3mm mono na przednim panelu umożliwia podłączenie mikrofonu do komunikatów głosowych.
• Tuner FM: Złącze typu F oznaczone jako ANTENNA pozwala na podłączenie zewnętrznej anteny radiowej.

Zasilanie

Urządzenie jest przystosowane do pracy z siecią 100-240V AC. W miejscach, gdzie dostęp do zasilania sieciowego jest ograniczony, wzmacniacz może być zasilany napięciem stałym 24V DC poprzez dedykowane zaciski śrubowe znajdujące się na tylnym panelu.

Dodatkowe funkcje

Tylny panel urządzenia wyposażony jest w parę złączy RCA oznaczonych jako LINE OUT. Służą one do przesyłania zmiksowanego sygnału audio do kolejnego wzmacniacza, co pozwala na rozbudowę systemu nagłośnienia o dodatkowe strefy lub głośniki.
