Instrukcja instalacji wzmacniacza Adastra UM-Series i głośników sufitowych 100V

Praktyczny przewodnik instalacji systemu audio Adastra UM-Series z głośnikami sufitowymi 100V. Dowiedz się, jak poprawnie podłączyć głośniki, źródła dźwięku, zasilanie oraz antenę FM.

Spis treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące poprawnej instalacji wzmacniaczy serii UM firmy Adastra w połączeniu z głośnikami sufitowymi typu 100V (np. model EC56V). Instrukcja skupia się na prawidłowym okablowaniu systemu, konfiguracji wejść audio oraz opcjach zasilania.

Podłączenie głośników

Głośniki sufitowe 100V należy łączyć równolegle do zacisków wyjściowych wzmacniacza:

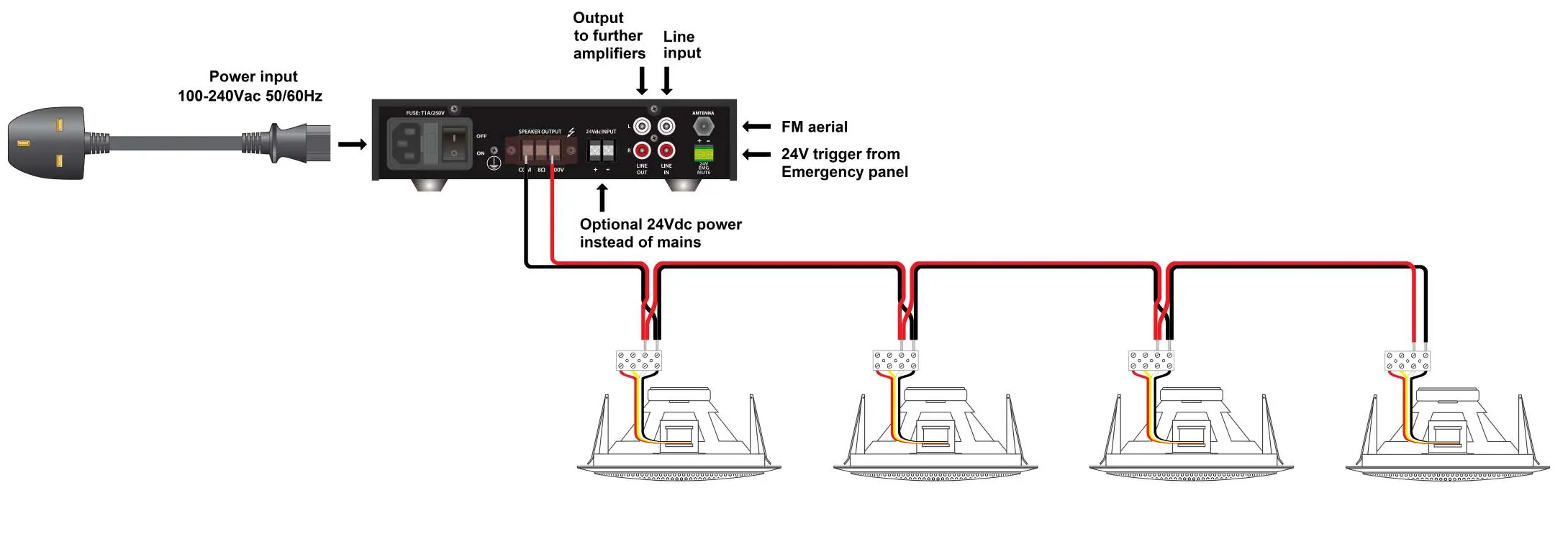

Schemat połączeń wzmacniacza UM-Series z głośnikami sufitowymi

Użyj zacisków COM (czarny) oraz 100V (biały) na tylnym panelu wzmacniacza.
Dla uzyskania pełnej mocy 6W na głośnik, należy podłączyć przewody do odpowiednich zacisków zgodnie z oznaczeniami na głośniku.

Wejścia i wyjścia audio

System oferuje elastyczne opcje podłączenia źródeł dźwięku:

LINE IN: Gniazda RCA na tylnym panelu służą do podłączenia odtwarzaczy CD, laptopów lub tunerów TV.
AUX: Dodatkowe wejście liniowe na przednim panelu (jack 3.5mm stereo).
Mikrofon: Wejście mono jack 6.3mm na przednim panelu przeznaczone do komunikatów głosowych.
LINE OUT: Wyjście RCA na tylnym panelu umożliwia przekazanie sygnału do kolejnego wzmacniacza.
Antena FM: Złącze typu F na tylnym panelu służy do podłączenia zewnętrznej anteny radiowej.

Zasilanie

Wzmacniacz standardowo zasilany jest z sieci 100-240Vac. W miejscach, gdzie zasilanie sieciowe jest niedostępne, istnieje możliwość podłączenia alternatywnego źródła zasilania 24Vdc do dedykowanych zacisków śrubowych na tylnym panelu.

Informacje o producencie

Adastra

Profil marki

Strona producenta https://www.avsl.com/brands/adastra

Praktyczna pomoc

Typowe problemy

Brak dźwięku z głośników

Sprawdź, czy głośniki są podłączone do zacisków COM i 100V, a nie do wyjść o niskiej impedancji.

Słaby odbiór radia FM

Upewnij się, że do złącza F-connector oznaczonego jako ANTENNA podłączono zewnętrzną antenę.

Przed użyciem

Sprawdź, czy wszystkie głośniki są typu 100V.
Upewnij się, że głośniki są połączone równolegle.
Zweryfikuj polaryzację połączeń (COM i 100V).
Wybierz odpowiednie źródło zasilania (sieciowe lub 24Vdc).
