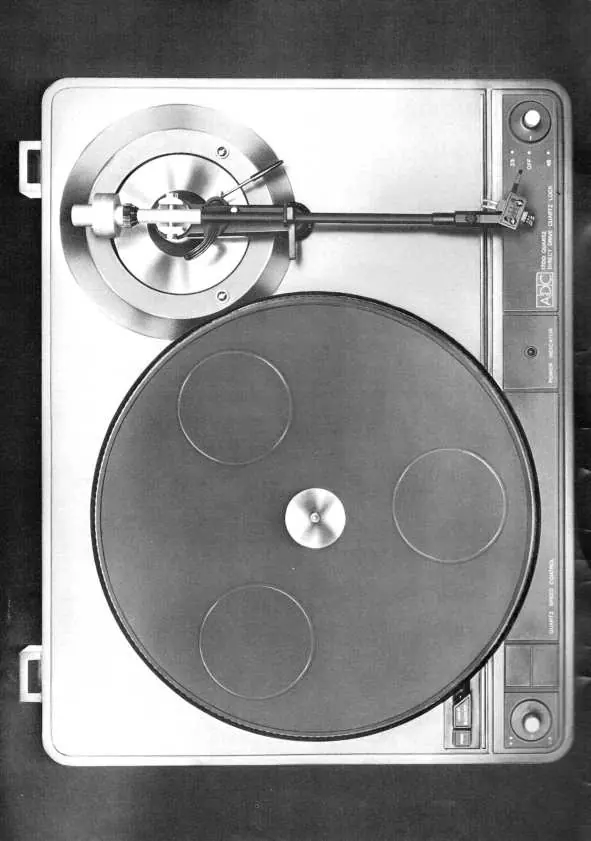

Instrukcja obsługi gramofonu ADC 1700DD Quartz
Szybki przewodnik po instrukcji obsługi gramofonu ADC 1700DD Quartz. Dowiedz się, jak poprawnie zmontować urządzenie, ustawić ramię, wyważyć wkładkę oraz podłączyć sprzęt do systemu audio.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Gramofon ADC 1700DD Quartz to półautomatyczny gramofon z napędem bezpośrednim. Obsługa polega na umieszczeniu płyty, wyborze prędkości (33/45) i użyciu dźwigni cueing do opuszczenia ramienia. str. 5, 19, 20
Najważniejsze czynności
- Montaż wkładki str. 8, 9
- Wyważanie ramienia str. 8, 9
Pierwsze uruchomienie
- Rozpakowanie i poziomowanie str. 8
Problemy i rozwiązania
Zwiększ nacisk igły w granicach zalecanych przez producenta.
str. 8, 9Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkości | 33 1/3 i 45 obr./min | Prędkości obrotowe talerza | str. 19, 20 |
| Waga | 7.25 kg | Masa urządzenia | str. 19, 20 |
Gdzie szukać w PDF
- Montaż wkładki str. 8, 9
- Regulacje str. 8, 9
- Dane techniczne str. 19, 20

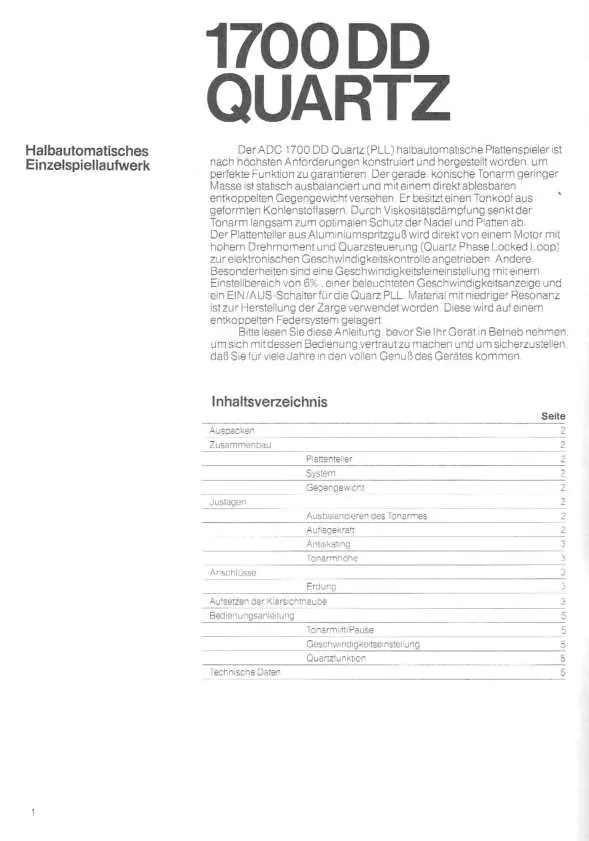

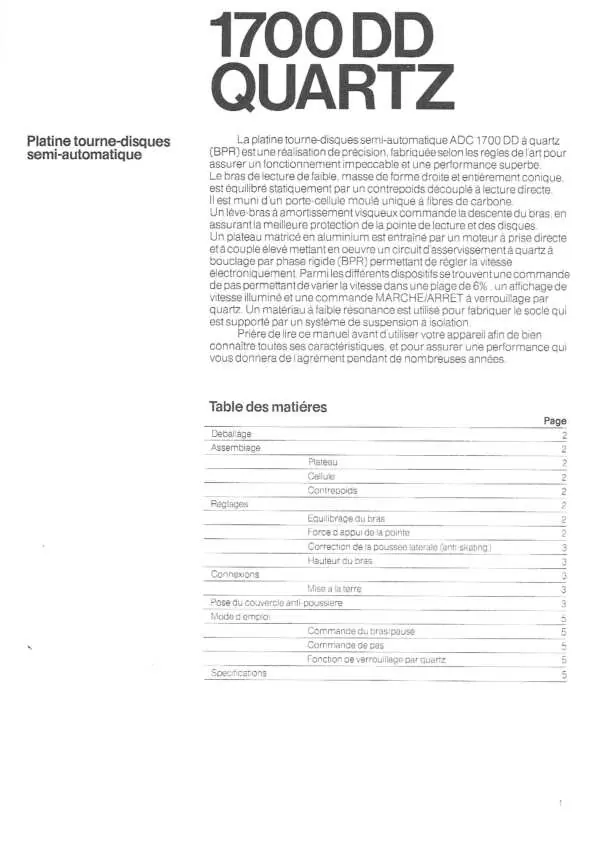

Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące montażu, regulacji oraz bezpiecznej eksploatacji gramofonu ADC 1700DD Quartz. Przed rozpoczęciem użytkowania należy upewnić się, że urządzenie zostało prawidłowo wypoziomowane, a wkładka gramofonowa jest poprawnie zamontowana i wyważona.
Montaż i instalacja
Po rozpakowaniu urządzenia należy:
- Umieścić gramofon na stabilnej, równej powierzchni.
- Zainstalować talerz na osi silnika.
- Zamontować wkładkę gramofonową, dbając o poprawne podłączenie przewodów (LS-biały, LG-niebieski, RS-czerwony, RG-zielony).
- Ustawić wkładkę w odległości 10 mm od środka wskaźnika na główce ramienia.
Regulacje
Wyważenie ramienia i nacisk igły
- Ustawić pokrętło anti-skating na 0.
- Zwolnić blokadę ramienia i zdjąć osłonę igły.
- Przesuwać przeciwwagę na tylnej części ramienia, aż ramię będzie w równowadze (równolegle do talerza).
- Po uzyskaniu równowagi, ustawić pierścień skali nacisku na 0, a następnie obrócić całą przeciwwagę, aby ustawić zalecany przez producenta wkładki nacisk igły.
Anti-skating
Ustawić pokrętło anti-skating na wartość odpowiadającą naciskowi igły. Wartość ta może wymagać korekty w zależności od warunków odtwarzania.
Podłączenia
- Zasilanie: Podłączyć do gniazda sieciowego po sprawdzeniu zgodności napięcia.
- Audio: Podłączyć kable sygnałowe do wejścia phono wzmacniacza.
- Uziemienie: Zielony przewód uziemiający musi być podłączony do zacisku GND wzmacniacza, aby uniknąć przydźwięku sieciowego.

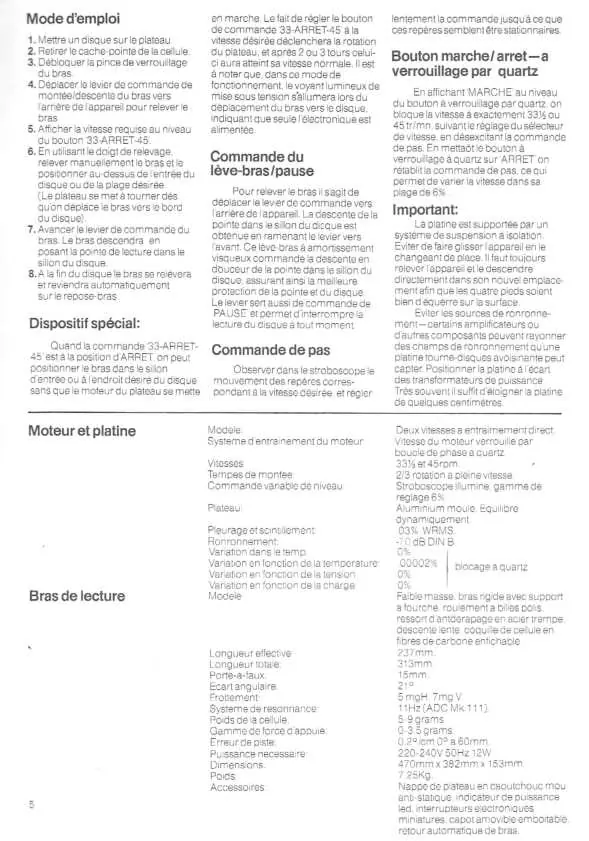

Obsługa
Aby rozpocząć odtwarzanie, należy umieścić płytę na talerzu, ustawić prędkość (33 lub 45 obr./min) i przesunąć dźwignię cueing w stronę tylną urządzenia. Ramię opadnie delikatnie na płytę. Po zakończeniu odtwarzania ramię automatycznie powróci na podpórkę.
Praktyczna pomoc
Typowe problemy
Zwiększ nacisk igły w granicach zalecanych przez producenta wkładki.
Sprawdź, czy przewód uziemiający jest poprawnie podłączony do wzmacniacza.
Skorzystaj z wbudowanego stroboskopu i pokrętła regulacji prędkości, aby ustabilizować obroty.
Przed użyciem
- Usuń wszystkie materiały opakowaniowe.
- Ustaw gramofon na stabilnym, wypoziomowanym podłożu.
- Sprawdź, czy napięcie sieciowe jest zgodne z wymaganiami urządzenia.
- Podłącz przewód uziemiający.
- Wyważ ramię i ustaw nacisk igły zgodnie z instrukcją wkładki.
Parametry w praktyce
- 33 1/3 & 45 RPM
- Prędkości obrotowe talerza dla płyt długogrających i singli.
- Anti-skating
- Mechanizm kompensujący siłę dośrodkową działającą na ramię.
Ilustracje i schematy

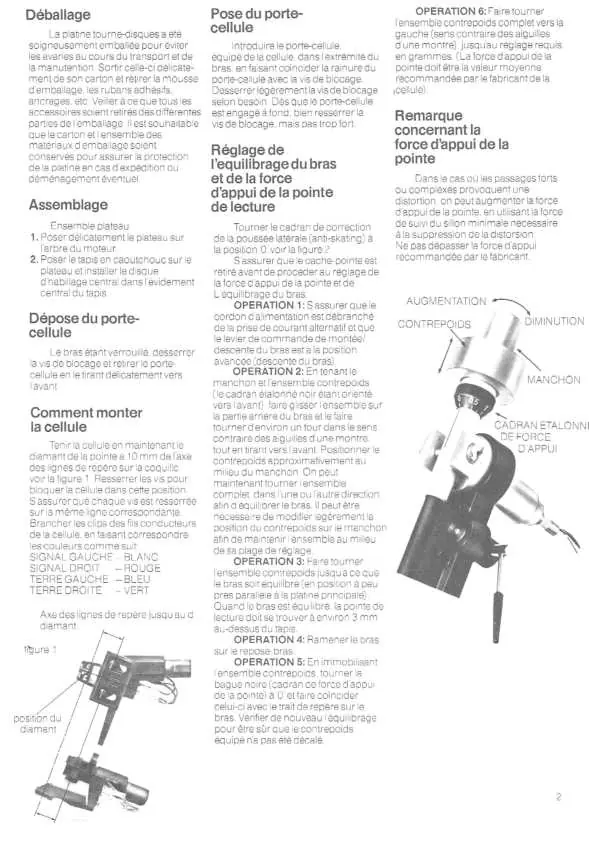

- Rysunek 1: Schemat montażu wkładki i podłączenia przewodów.

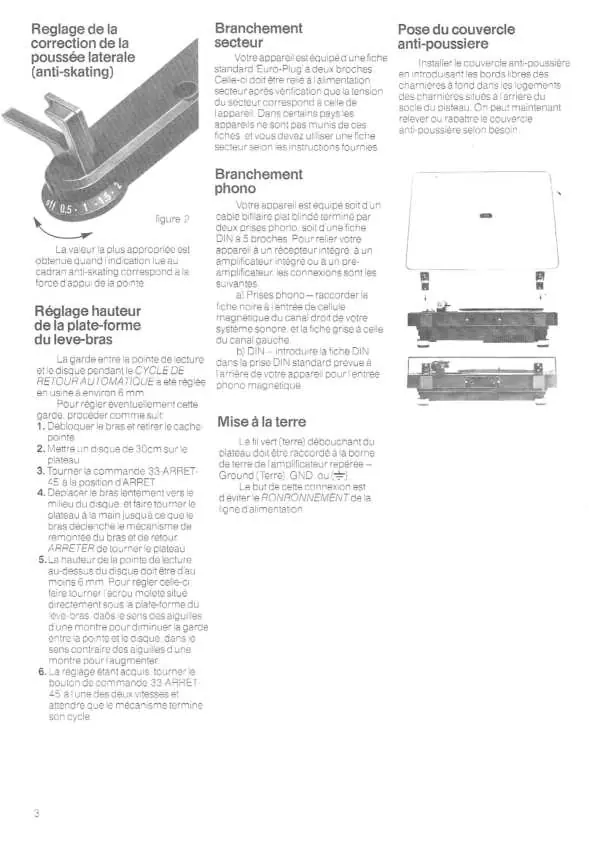

- Rysunek 2: Regulacja pokrętła anti-skating.
Zgodność modelu
- Wymaga wzmacniacza z wejściem gramofonowym (Phono).
- Zasilanie 220-240V 50Hz.
