Instrukcja obsługi naświetlacza UV ADJ UV PAR 100IP
Szybki przewodnik po naświetlaczu UV ADJ UV PAR 100IP: instalacja, konfiguracja DMX, konserwacja IP65, środki ostrożności oraz parametry techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
ADJ UV PAR 100IP to naświetlacz UV o mocy 100W z certyfikatem IP65, przeznaczony wyłącznie do użytku profesjonalnego. Urządzenie wymaga wykwalifikowanego personelu do instalacji i obsługi. Ze względu na wysoką intensywność promieniowania UV, należy bezwzględnie unikać bezpośredniego narażenia oczu i skóry.
Bezpieczeństwo
- Urządzenie emituje promieniowanie UV wysokiej intensywności (Risk Group 3).
- Unikaj bezpośredniego patrzenia w źródło światła i ekspozycji skóry z odległości mniejszej niż 3,3 m.
- Urządzenie musi być prawidłowo uziemione (Protection Class 1).
- Nie używać w środowiskach morskich/przybrzeżnych (ryzyko korozji).
- Zakres temperatury pracy: od -30°C do 45°C.
Instalacja

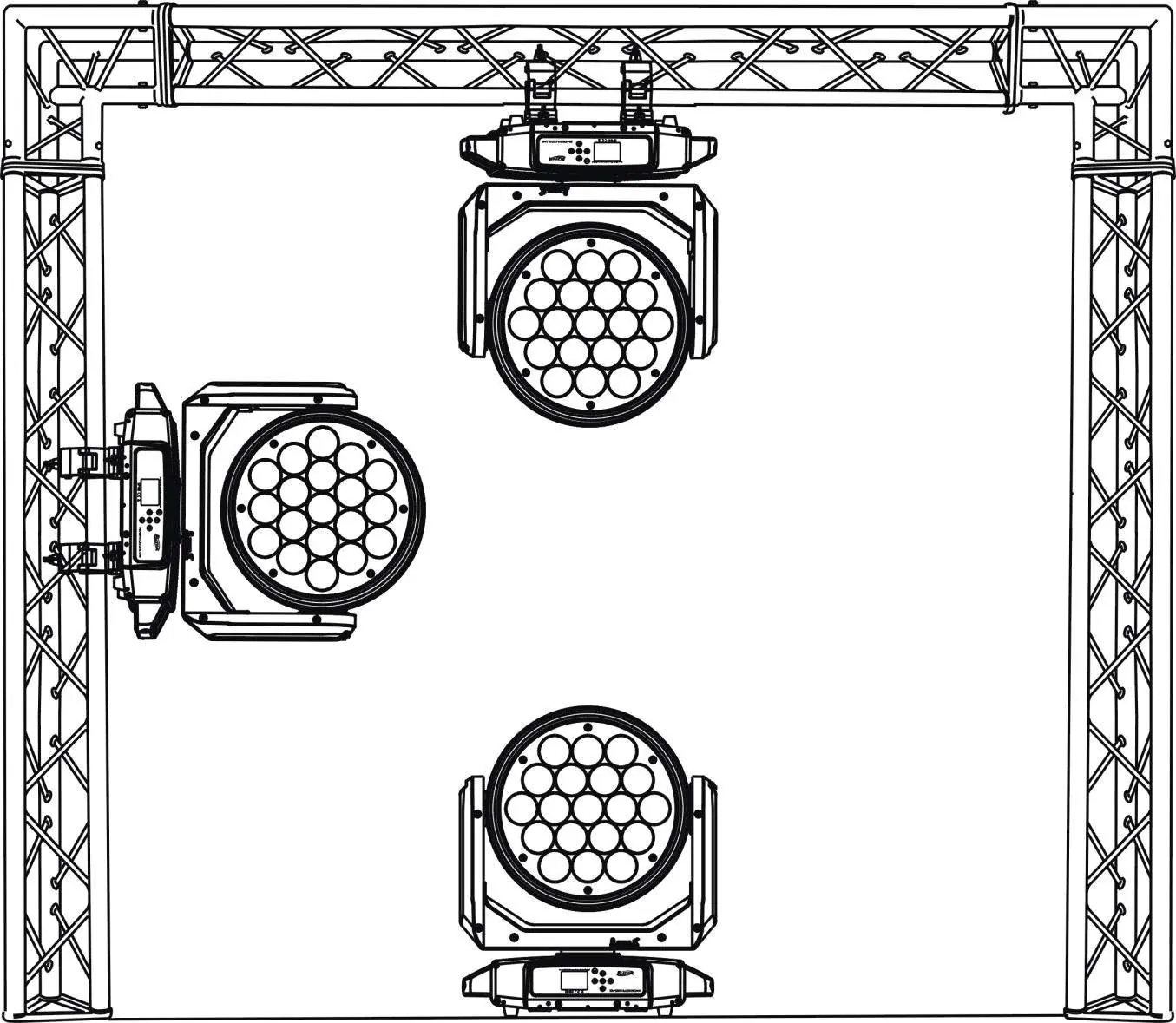

Urządzenie może być montowane na kratownicach (podwieszone) lub na statywie. W przypadku montażu podwieszonego, zawsze używaj atestowanej linki zabezpieczającej, która wytrzyma 10-krotność wagi urządzenia. Upewnij się, że konstrukcja nośna jest w stanie utrzymać ciężar urządzenia.
Obsługa i konfiguracja
Urządzenie posiada wyświetlacz OLED z 4-przyciskowym panelem dotykowym. Konfiguracja obejmuje ustawienia DMX (adresowanie, tryby kanałów 1/2/3/6), wybór krzywych ściemniania oraz częstotliwości odświeżania LED. Obsługuje protokół RDM.
Konserwacja i IP65

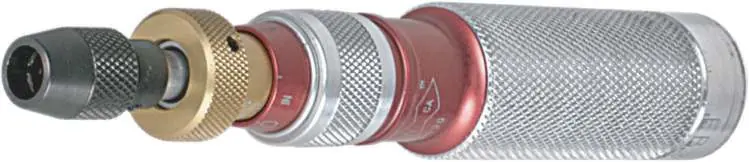

Aby zachować klasę szczelności IP65, wszystkie śruby muszą być dokręcone z odpowiednim momentem obrotowym (11,3 Lb-in). Regularnie sprawdzaj stan uszczelek i zaworów odpowietrzających. W przypadku konieczności otwarcia obudowy, po ponownym montażu należy przeprowadzić test ciśnieniowy IP przy użyciu dedykowanego testera ADJ.
Rozwiązywanie problemów
W przypadku wystąpienia błędu temperatury (Temp Error), sprawdź drożność otworów wentylacyjnych i upewnij się, że urządzenie nie jest przegrzane. Wszelkie naprawy wewnętrzne muszą być wykonywane przez autoryzowany serwis ADJ.
Informacje o producencie
ADJ Products, LLC
Praktyczna pomoc
Typowe problemy
Sprawdź, czy otwory wentylacyjne nie są zablokowane i czy urządzenie ma zapewnioną odpowiednią cyrkulację powietrza.
Ustaw urządzenie zaworem powietrza do góry, otwórz zawór i uruchom na 1-2 godziny w suchym środowisku, aby usunąć wilgoć.
Sprawdź poprawność okablowania (pin 2 i 3), adresowanie DMX oraz czy użyto terminatora na ostatnim urządzeniu w linii.
Przed użyciem
- Sprawdź, czy obudowa i soczewka nie są uszkodzone.
- Upewnij się, że używasz kabli zasilających i danych z certyfikatem IP65.
- Zamontuj linkę zabezpieczającą przy instalacji podwieszonej.
- Sprawdź, czy napięcie zasilania jest zgodne z wymaganiami (100-240V).
- Upewnij się, że wszystkie śruby obudowy są dokręcone zgodnie z zalecanym momentem.
Parametry w praktyce
- DMX 1/2/3/6 Ch
- Różne tryby sterowania kanałami DMX, pozwalające na precyzyjne zarządzanie funkcjami urządzenia.
Ilustracje i schematy

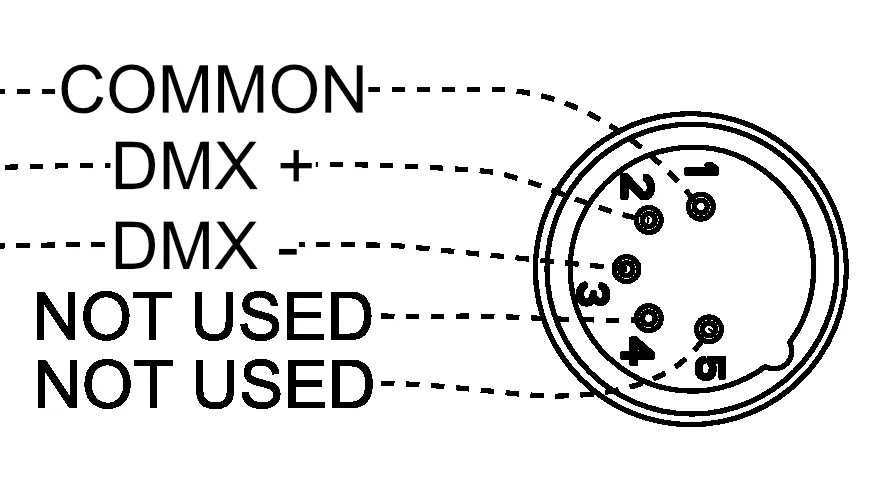

- Schemat połączeń XLR: Pin 1 (Common), Pin 2 (DMX-), Pin 3 (DMX+).

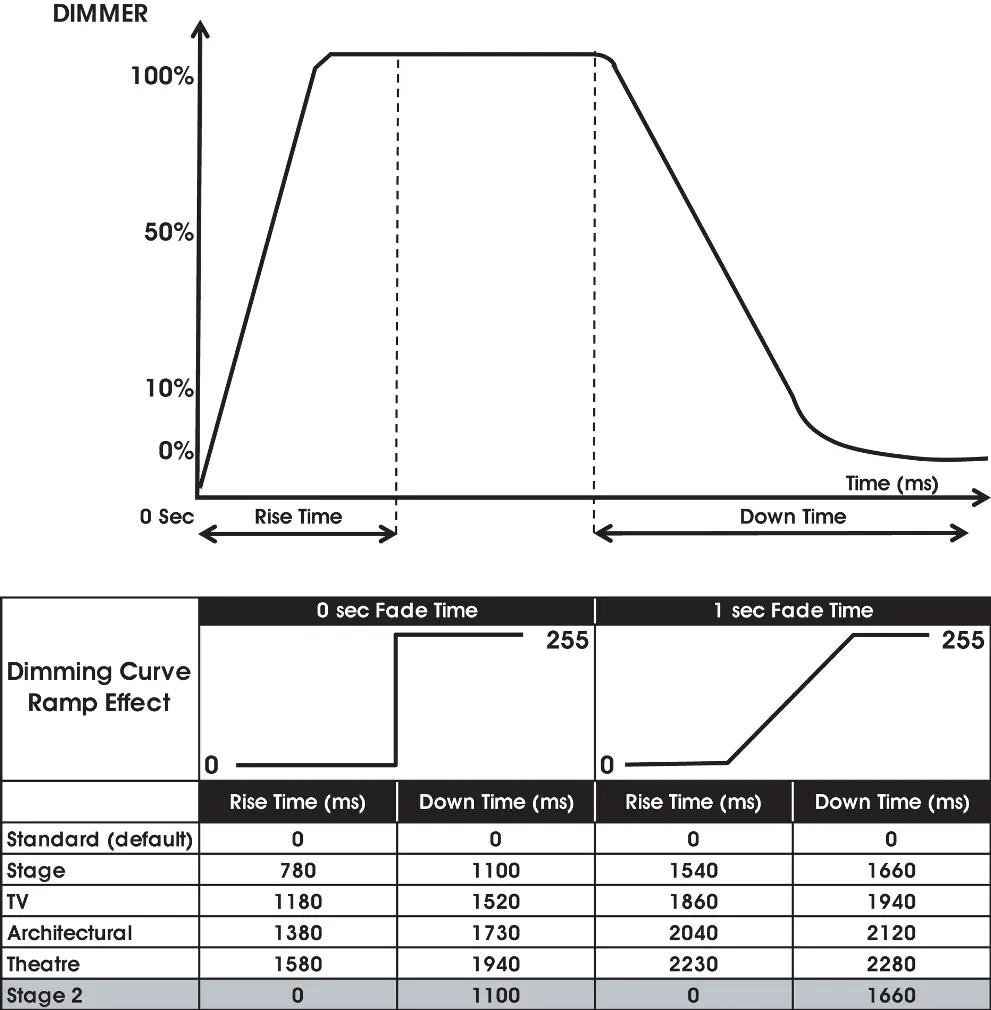

- Krzywe ściemniania: Wykresy pokazujące zależność wyjścia światła od wartości DMX dla różnych trybów (Linear, Square, S-Curve).
- Test ciśnieniowy IP: Parametry ciśnienia (2.901 - 3.336 psi) wymagane do potwierdzenia szczelności po serwisie.
Zgodność modelu
- Wymaga urządzeń zgodnych z RDM dla pełnej zdalnej kontroli.
- Wymaga kabli IP65 dla zachowania klasy szczelności.
- Nie łączyć z innymi typami urządzeń w ramach jednego łańcucha zasilania.
