Instrukcja obsługi grzejnika konwektorowego Adler AD 7750
Szybki przewodnik po instrukcji obsługi grzejnika konwektorowego Adler AD 7750. Dowiedz się, jak zmontować urządzenie, bezpiecznie je użytkować, ustawić temperaturę oraz dbać o konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Grzejnik Adler AD 7750 to konwektor o mocy 1800-2000W. Obsługiwany jest za pomocą dwóch pokręteł: mocy grzania (I/II) oraz termostatu. Wymaga montażu kół przed pierwszym użyciem. str. 4, 7
Najważniejsze czynności
- Montaż kół str. 4, 6
- Ustawienie temperatury str. 7
Pierwsze uruchomienie
- Zamontuj koła, ustaw na płaskiej powierzchni, podłącz do prądu. str. 6, 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Urządzenie wyłączyło się z powodu przegrzania
Odłącz od zasilania, usuń przeszkody, odczekaj 30 minut.
str. 7Konserwacja i reset
- Czyszczenie kratek wlotowych i wylotowych. str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240V ~50/60Hz | Zasilanie | str. 7 |
| Moc | 1800-2000W | Pobór mocy | str. 7 |
Gdzie szukać w PDF
- Instrukcja montażu str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Grzejnik konwektorowy Adler AD 7750 jest przeznaczony do użytku wewnątrz pomieszczeń. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi zachowania bezpiecznej odległości od materiałów łatwopalnych (minimum 1 metr) oraz zakazu przykrywania urządzenia podczas pracy.
Opis urządzenia
Urządzenie składa się z następujących elementów:
- Uchwyt
- Kratka wylotu powietrza
- Lampka kontrolna
- Pokrętło termostatu
- Pokrętło grzania
- Schowek na przewód zasilający
- Koła
- Pozycja OFF termostatu
- Śruby do montażu podstawy kół
Montaż
- Przed użyciem należy zamontować koła (7) dostarczone w zestawie.
- Ustaw urządzenie ostrożnie do góry nogami.
- Wciśnij koło (7) w otwór podstawy.
- Włóż śrubę (9) w okrągły otwór podstawy kół i dokręć ją mocno śrubokrętem.
- Powtórz czynność dla drugiej podstawy z kołami.
- Obróć urządzenie do właściwej pozycji.
Pierwsze uruchomienie
- Upewnij się, że obie podstawy z kołami są poprawnie zamontowane.
- Nie umieszczaj urządzenia na dywanach z bardzo długim włosiem.
- Upewnij się, że urządzenie nie znajduje się w pobliżu zasłon lub mebli.
- Ustaw urządzenie na płaskiej, stabilnej powierzchni.
Obsługa i ustawienia
Urządzenie obsługuje się za pomocą dwóch pokręteł:
- Pokrętło grzania (5): Ustawienie I oznacza moc 1000W, ustawienie II oznacza moc 2000W.
- Pokrętło termostatu (4): Służy do regulacji temperatury. Obróć je zgodnie z ruchem wskazówek zegara do maksimum. Gdy pożądana temperatura zostanie osiągnięta, powoli obracaj pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz kliknięcie termostatu i lampka kontrolna zgaśnie. Urządzenie będzie automatycznie utrzymywać temperaturę.
Bezpieczeństwo
- Ochrona przed przegrzaniem: Urządzenie posiada zabezpieczenie, które automatycznie wyłącza grzejnik w przypadku przegrzania. W takiej sytuacji odłącz urządzenie od zasilania i pozostaw do ostygnięcia na 30 minut. Usuń ewentualne przeszkody blokujące przepływ powietrza.
- Wyłącznik bezpieczeństwa (tip-over): Grzejnik jest wyposażony w czujnik, który wyłącza urządzenie w przypadku jego przewrócenia.
Czyszczenie i konserwacja
Przed czyszczeniem upewnij się, że urządzenie jest zimne i odłączone od zasilania. Czyść obudowę wilgotną szmatką, a następnie wytrzyj do sucha. Utrzymuj kratki wlotowe i wylotowe w czystości. Nie używaj detergentów ani materiałów ściernych. Nie zanurzaj urządzenia w wodzie.
Dane techniczne
- Napięcie: 220-240V ~50/60Hz
- Moc: 1800-2000W
Informacje o producencie
Adler Sp. z o.o.
Praktyczna pomoc
Typowe problemy
Urządzenie nie grzeje po włączeniu
Sprawdź, czy pokrętło grzania i termostatu są włączone oraz czy urządzenie jest podłączone do prądu.
Urządzenie wyłączyło się automatycznie
Prawdopodobnie zadziałało zabezpieczenie przed przegrzaniem. Odłącz od prądu, usuń przeszkody z kratek wentylacyjnych i odczekaj 30 minut.
Urządzenie wyłączyło się po przewróceniu
To działanie wyłącznika bezpieczeństwa. Ustaw grzejnik pionowo na stabilnym podłożu.
Przed użyciem
- Zamontuj koła zgodnie z instrukcją.
- Ustaw urządzenie na płaskiej i stabilnej powierzchni.
- Zachowaj 1 metr odstępu od innych przedmiotów.
- Upewnij się, że pokrętła są w pozycji wyłączonej przed podłączeniem do prądu.
- Nie przykrywaj urządzenia podczas pracy.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 220-240V ~50/60Hz
- Wymagane parametry zasilania elektrycznego.
Ilustracje i schematy

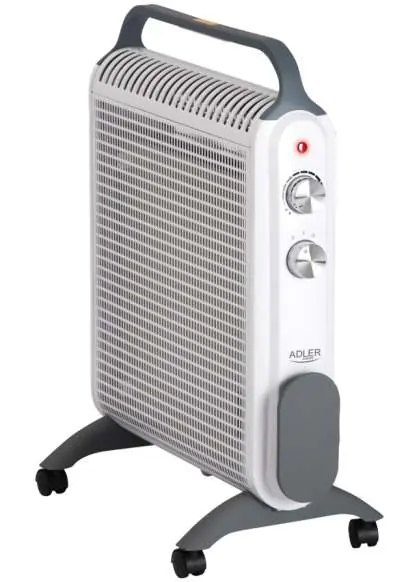

- Rysunek A: Schemat budowy grzejnika z oznaczeniem elementów.
- Rysunek C: Instrukcja montażu kół do podstawy urządzenia.
Zgodność modelu

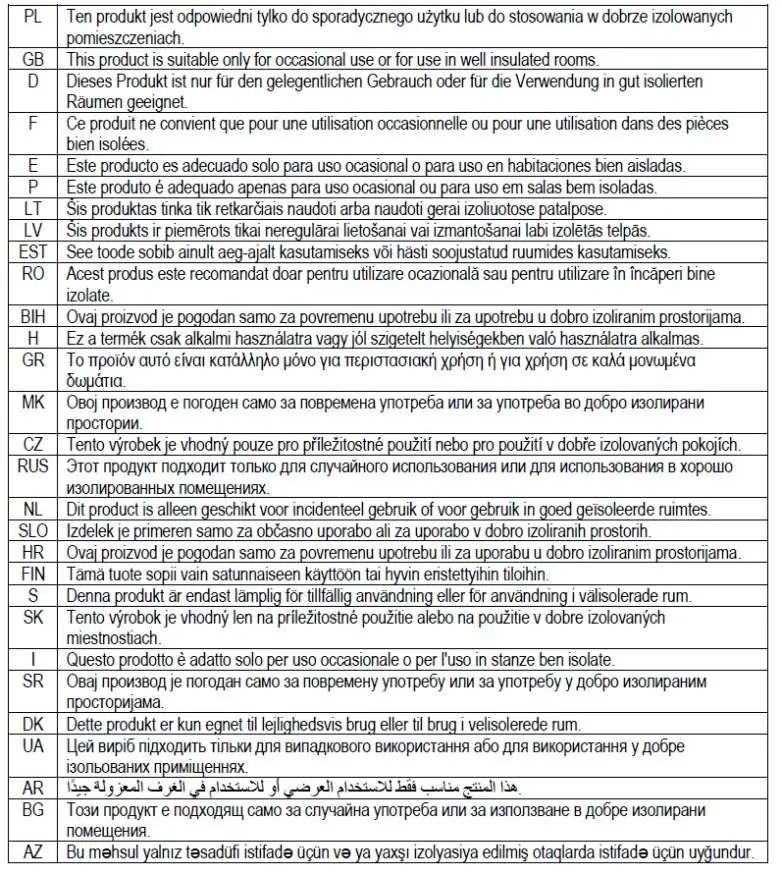

- Produkt przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
- Nie używać w pomieszczeniach o wysokiej wilgotności (np. łazienki, baseny).
