Instrukcja instalacji pralki AEG 157050361-A
Szybki przewodnik instalacji pralki AEG 157050361-A. Dowiedz się, jak bezpiecznie usunąć blokady transportowe, wypoziomować urządzenie oraz prawidłowo podłączyć węże dopływowe i odpływowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi instrukcję instalacji pralki AEG. Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie przeczytać informacje dotyczące bezpieczeństwa zawarte w pełnej instrukcji obsługi urządzenia. Nieprawidłowa instalacja może prowadzić do uszkodzenia urządzenia lub zagrożenia bezpieczeństwa.
Przygotowanie do instalacji
Przed rozpoczęciem montażu upewnij się, że posiadasz odpowiednie narzędzia. Urządzenie należy rozpakować i sprawdzić, czy nie posiada uszkodzeń transportowych. Upewnij się, że miejsce instalacji jest stabilne, równe i posiada dostęp do przyłączy wody oraz odpływu.
Usuwanie blokad transportowych
Przed uruchomieniem pralki konieczne jest usunięcie blokad transportowych, które zabezpieczają bęben podczas transportu. Niezastosowanie się do tego kroku spowoduje poważne uszkodzenie urządzenia podczas pracy. Należy odkręcić śruby zabezpieczające znajdujące się z tyłu obudowy zgodnie z ilustracjami w instrukcji.
Poziomowanie urządzenia
Pralka musi być ustawiona stabilnie na twardym, równym podłożu. Użyj poziomicy, aby sprawdzić ustawienie urządzenia. Regulację wysokości przeprowadza się poprzez wkręcanie lub wykręcanie nóżek urządzenia. Prawidłowe wypoziomowanie eliminuje nadmierne wibracje i hałas podczas wirowania.
Podłączenie dopływu wody
Wąż dopływowy należy podłączyć do zaworu wody z gwintem 3/4 cala. Upewnij się, że uszczelki są prawidłowo umieszczone. Ciśnienie wody musi mieścić się w zakresie 0.5-10 bar (0.05-1.0 MPa). Nie należy używać starego węża dopływowego; zawsze stosuj nowy wąż dostarczony z urządzeniem.
Podłączenie odpływu wody
Wąż odpływowy należy zamontować na wysokości od 600 mm do 1000 mm od podłogi. Wąż może być podłączony do syfonu umywalkowego lub zawieszony na krawędzi umywalki/wanny przy użyciu specjalnego uchwytu. Upewnij się, że wąż nie jest zagięty ani przygnieciony, co mogłoby zablokować odpływ wody.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie blokady transportowe zostały usunięte oraz czy pralka jest prawidłowo wypoziomowana na twardym podłożu.
Sprawdź, czy uszczelki są na swoim miejscu i czy połączenie z zaworem jest dokręcone. Upewnij się, że wąż nie jest uszkodzony.
Sprawdź, czy wąż odpływowy nie jest zagięty lub zablokowany oraz czy znajduje się na odpowiedniej wysokości (600-1000 mm).
Przed użyciem
- Usuń wszystkie elementy opakowania.
- Usuń wszystkie śruby blokad transportowych z tyłu urządzenia.
- Przygotuj klucz do regulacji nóżek.
- Sprawdź, czy zawór wody jest sprawny.
- Upewnij się, że masz dostęp do odpływu kanalizacyjnego.
Parametry w praktyce
- Ciśnienie wody
- 0.5-10 bar (0.05-1.0 MPa). Wymagane dla prawidłowej pracy zaworów.
- Wysokość odpływu
- Min. 600 mm, max. 1000 mm od podłogi. Zbyt niski lub wysoki odpływ może powodować błędy.
Ilustracje i schematy
- Krok 1: Usuwanie śrub blokad transportowych z tyłu obudowy.

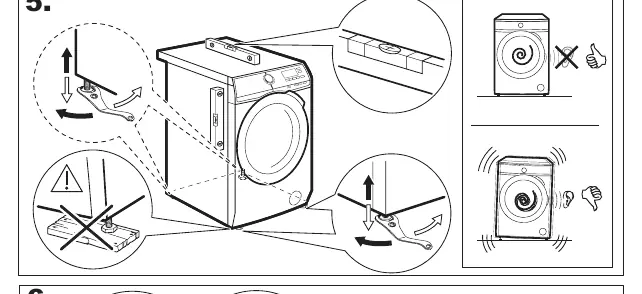

- Krok 5: Poziomowanie urządzenia za pomocą poziomicy i regulowanych nóżek.

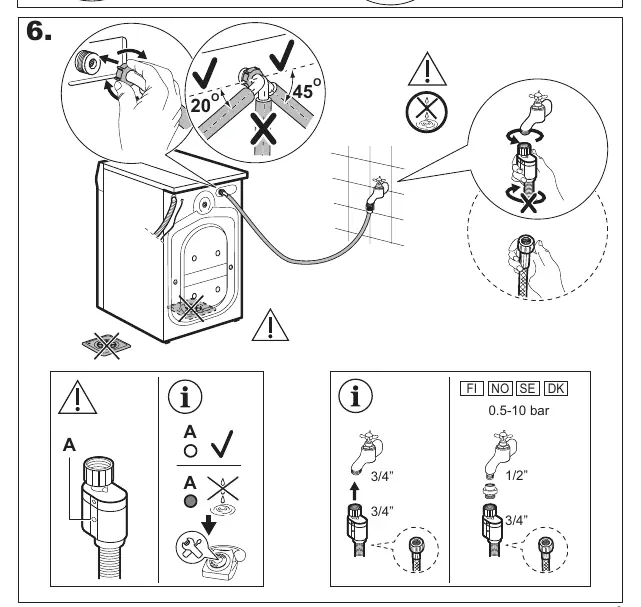

- Krok 6: Podłączenie węża dopływowego do zaworu 3/4 cala.
- Krok 7: Prawidłowe ułożenie węża odpływowego (syfon lub krawędź umywalki).
Zgodność modelu
- Wymagane przyłącze wody 3/4 cala.
- Wąż odpływowy musi być zamontowany na wysokości 600-1000 mm.
