Instrukcja obsługi chłodzenia procesora AeroCool Verkho 1-3P
Szybki przewodnik instalacji chłodzenia procesora AeroCool Verkho 1-3P. Dowiedz się, jak poprawnie zamontować cooler na gniazdach Intel oraz AMD, korzystając z dołączonych elementów montażowych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera procedury montażu chłodzenia procesora z serii AeroCool Verkho. Dokument obejmuje instalację na platformach Intel oraz AMD. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu i sprawdź kompatybilność gniazda procesora.
Kompatybilność gniazd
- Intel: LGA 1200, 115X, 775
- AMD: AM4, AM3+, AM3, AM2+, AM2, FM1
Zawartość zestawu montażowego
- A: Wspornik montażowy
- B: Kołki rozporowe (push pins)
- C: Tuleje dystansowe
- D: Pasta termoprzewodząca

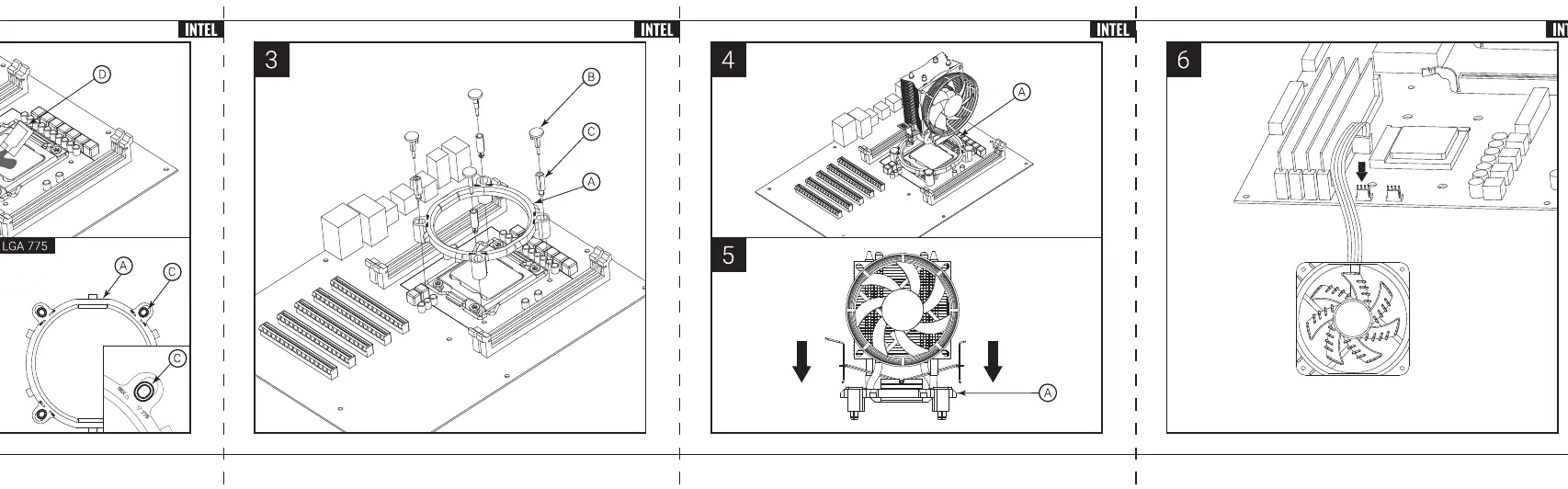

Instalacja na platformie Intel
- Przygotuj płytę główną zgodnie z typem gniazda (LGA 1200/115X lub LGA 775).
- Umieść wspornik montażowy (A) na płycie głównej.
- Zabezpiecz wspornik za pomocą tulei dystansowych (C) i kołków rozporowych (B).
- Nałóż pastę termoprzewodzącą (D) na procesor.
- Zamontuj chłodzenie na wsporniku i zabezpiecz je.
- Podłącz kabel wentylatora do złącza CPU_FAN na płycie głównej.

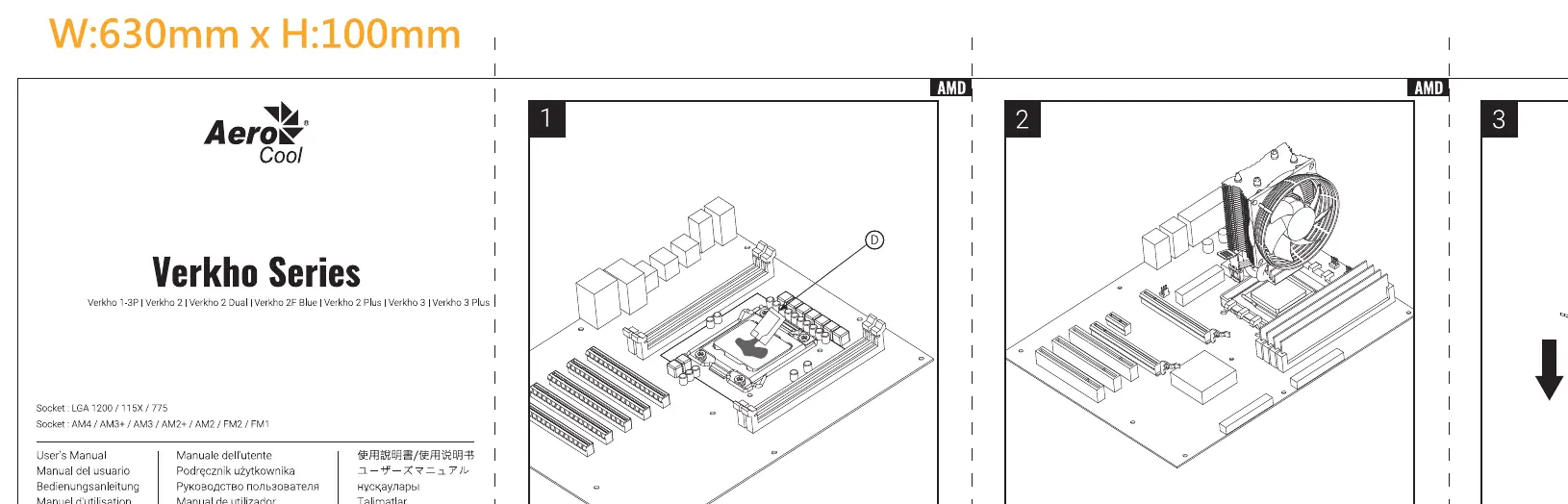

Instalacja na platformie AMD
- Przygotuj płytę główną.
- Ustaw chłodzenie nad procesorem, dopasowując je do fabrycznego wspornika płyty głównej AMD.
- Zaczep chłodzenie o wspornik i zabezpiecz je za pomocą dźwigni blokującej.
- Podłącz kabel wentylatora do złącza CPU_FAN na płycie głównej.
Informacje o producencie
Aerocool
Praktyczna pomoc
Typowe problemy
Sprawdź, czy kabel wentylatora jest poprawnie podłączony do złącza CPU_FAN na płycie głównej.
Upewnij się, że posiadasz kompatybilny socket (LGA 1200/115X/775 lub AM4/AM3+/AM3/AM2+/AM2/FM1).
Przed użyciem
- Sprawdź kompatybilność gniazda procesora z listą obsługiwanych socketów.
- Upewnij się, że masz wszystkie części montażowe (A, B, C, D).
- Wyczyść powierzchnię procesora przed nałożeniem pasty termoprzewodzącej.
- Przygotuj płytę główną zgodnie z instrukcją dla danego typu gniazda.
