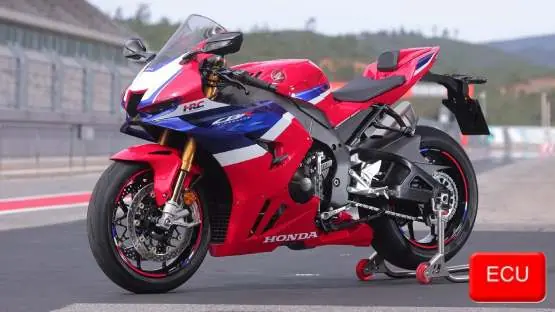

Instrukcja podłączenia AiM do Honda CBR 1000RR-R HRC
Dowiedz się, jak poprawnie podłączyć urządzenia AiM do motocykla Honda CBR 1000RR-R HRC (2024). Instrukcja zawiera schemat połączeń, opis złącza LOGGER oraz konfigurację w oprogramowaniu RaceStudio 3.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje sposób podłączenia urządzeń AiM do strumienia danych ECU w motocyklach Honda CBR 1000RR-R HRC produkowanych od 2024 roku. Dokument skupia się na fizycznym połączeniu przewodów oraz konfiguracji oprogramowania.
Uwaga: Do podłączenia należy użyć dedykowanego złącza Yazaki Sogyo oznaczonego jako "LOGGER", które jest częścią wiązki HRC. Nie należy mylić go z czerwonym złączem diagnostycznym stosowanym w standardowych motocyklach.
Podłączenie elektryczne
Komunikacja odbywa się poprzez protokół CAN. Poniżej znajduje się zestawienie pinów złącza Yazaki Sogyo (model 7283-2764-30):
- LightBlue (Jasnoniebieski): CAN High -> AiM CAN+ (Biały)
- Brown (Brązowy): CAN Low -> AiM CAN- (Niebieski)
- Black/white (Czarno-biały): Ignition 12V -> AiM Ignition (Czerwony)
- Green (Zielony): Ground -> AiM GND (Czarny)
Konfiguracja w RaceStudio 3
Przed podłączeniem urządzenia AiM do ECU, należy skonfigurować oprogramowanie AiM RaceStudio 3. W ustawieniach urządzenia należy wybrać następujące parametry:
- ECU manufacturer: HONDA
- ECU Model: CBR HRC 2024 ECU (tylko dla RS3)
Dostępne kanały danych
Po poprawnej konfiguracji, urządzenie AiM może odbierać szereg danych z ECU, w tym:
- Obroty silnika (Engine RPM)
- Pozycja biegu (Gear Position)
- Prędkość pojazdu (Est Vehicle Speed)
- Temperatury (Coolant Temp, Intake Air Temp)
- Dane z czujników MAP i TPS
- Dane zaawansowane: kąt pochylenia (Bank Angle), kąt nachylenia (Pitch Angle), dane kontroli trakcji (Traction Control), dane o poślizgu (Slip target) oraz parametry zmiany biegów.
Uwaga techniczna: Nie wszystkie kanały danych wymienione w szablonie ECU są walidowane dla każdego wariantu motocykla. Niektóre kanały mogą być specyficzne dla konkretnego modelu lub rocznika i mogą nie być dostępne.
Informacje o producencie
AiM Sportline
Praktyczna pomoc
Typowe problemy
Brak komunikacji z ECU
Upewnij się, że używasz złącza 'LOGGER' z wiązki HRC, a nie czerwonego złącza diagnostycznego. Sprawdź poprawność połączeń pinów zgodnie z tabelą.
Brak odczytu niektórych kanałów danych
Niektóre kanały są specyficzne dla modelu/wariantu i mogą nie być dostępne w Twojej wersji motocykla.
Przed użyciem
- Zidentyfikuj złącze 'LOGGER' (Yazaki Sogyo) w wiązce HRC.
- Przygotuj przewody AiM zgodnie z tabelą pinów (CAN+, CAN-, Ignition, GND).
- Zainstaluj oprogramowanie AiM RaceStudio 3 na komputerze.
- Upewnij się, że motocykl to model CBR 1000RR-R HRC od 2024 roku.
Parametry w praktyce
- CAN High / CAN Low
- Linie magistrali danych służące do przesyłania informacji między ECU a urządzeniem AiM.
- Ignition 12V
- Zasilanie urządzenia aktywowane po przekręceniu stacyjki.
Ilustracje i schematy
- Schemat przedstawia złącze Yazaki Sogyo (model 7283-2764-30) z widokiem pinów (View Y), co ułatwia identyfikację odpowiednich styków.
Zgodność modelu
- Instrukcja dotyczy wyłącznie modeli Honda CBR 1000RR-R HRC od rocznika 2024.
