Instrukcja konfiguracji OLT i ONU w trybie Bridge AirLive XGSPON
Kompletny przewodnik konfiguracji urządzeń AirLive XGSPON OLT-2XGS oraz ONU w trybie Bridge. Dowiedz się, jak poprawnie skonfigurować VLAN, porty, usługi oraz ustawienia sieciowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument opisuje konfigurację urządzeń AirLive XGSPON OLT-2XGS oraz ONU (modele ONU-10XG(S)-AX304P-2.5G i ONU-10XG(S)-1004-10G) w trybie Bridge.
Ważne ograniczenie: Nie należy używać następujących identyfikatorów VLAN: 0, 1, 2, 9, 8, 10, 4000, 4005, 4012-4017, 4095.
Dostępne są dwie ścieżki konfiguracji: Setup 1 (standardowa) oraz Setup 2 (dla modelu ONU-10XG(S)-1004-10G wymagającego zmiany trybu na SFU).
Konfiguracja OLT
Domyślny adres IP OLT to 192.168.8.200 (przez port AUX).

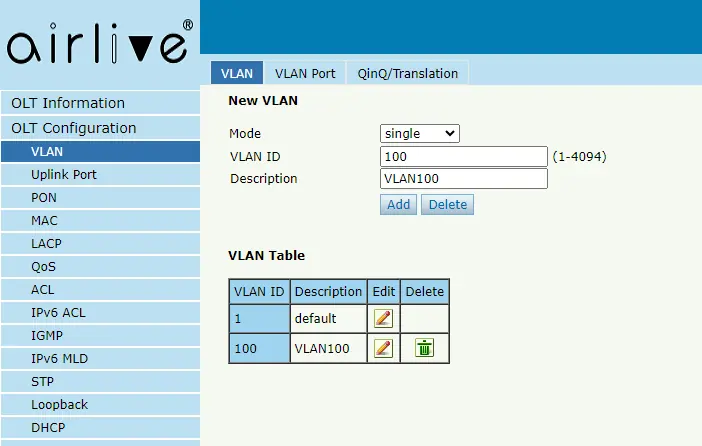

W menu OLT należy utworzyć VLAN (np. 100) i przypisać go do portu Uplink GE. Upewnij się, że port Uplink jest w trybie "Untag" i skonfiguruj PVID na 100.
Dodawanie i konfiguracja ONU
Podłącz ONU do portu PON OLT za pomocą splittera.
W menu "ONU Configuration" wybierz "ONU Autofind", znajdź urządzenie i kliknij "Add".
W menu "ONU List" wybierz urządzenie (status musi być "Online") i kliknij "Config".

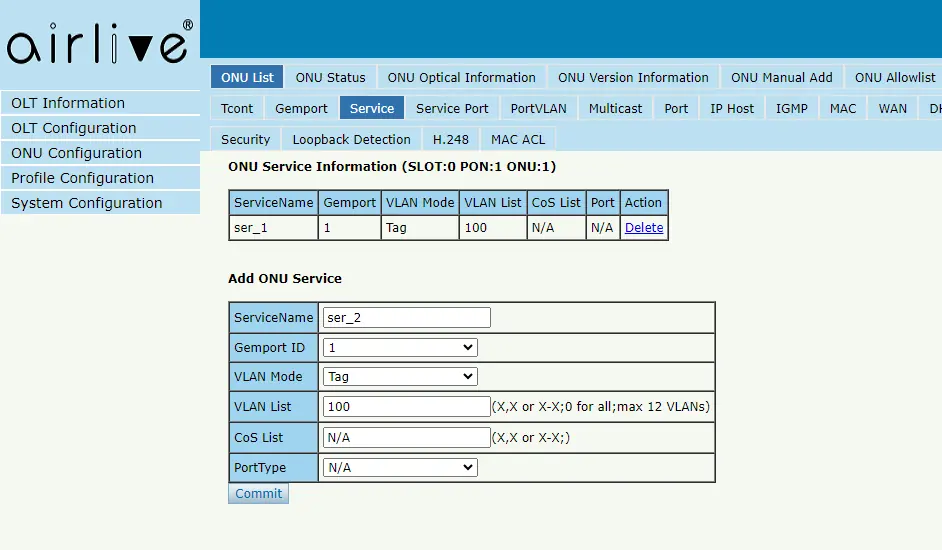

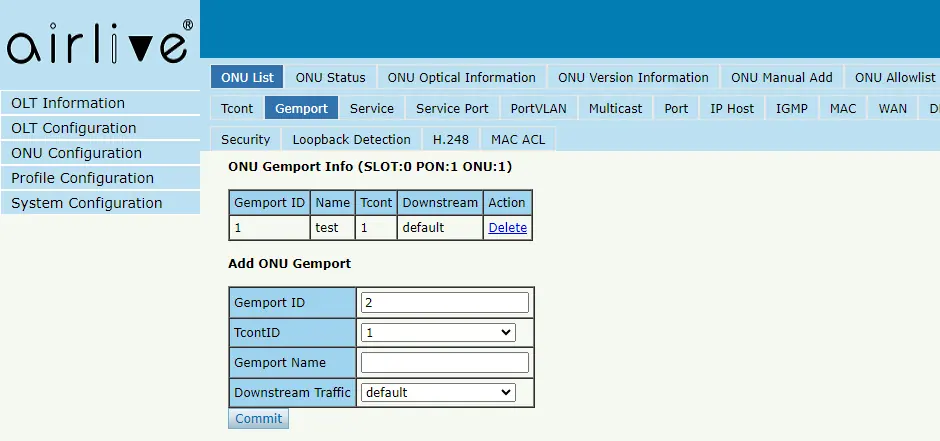

Skonfiguruj parametry: "tcont", "gemport", "Service", "Service Port" oraz "PortVLAN".
Dla "PortVLAN" ustaw tryb na "transparent", typ portu na "veip", a ID portu na "1".
Konfiguracja WAN i DHCP

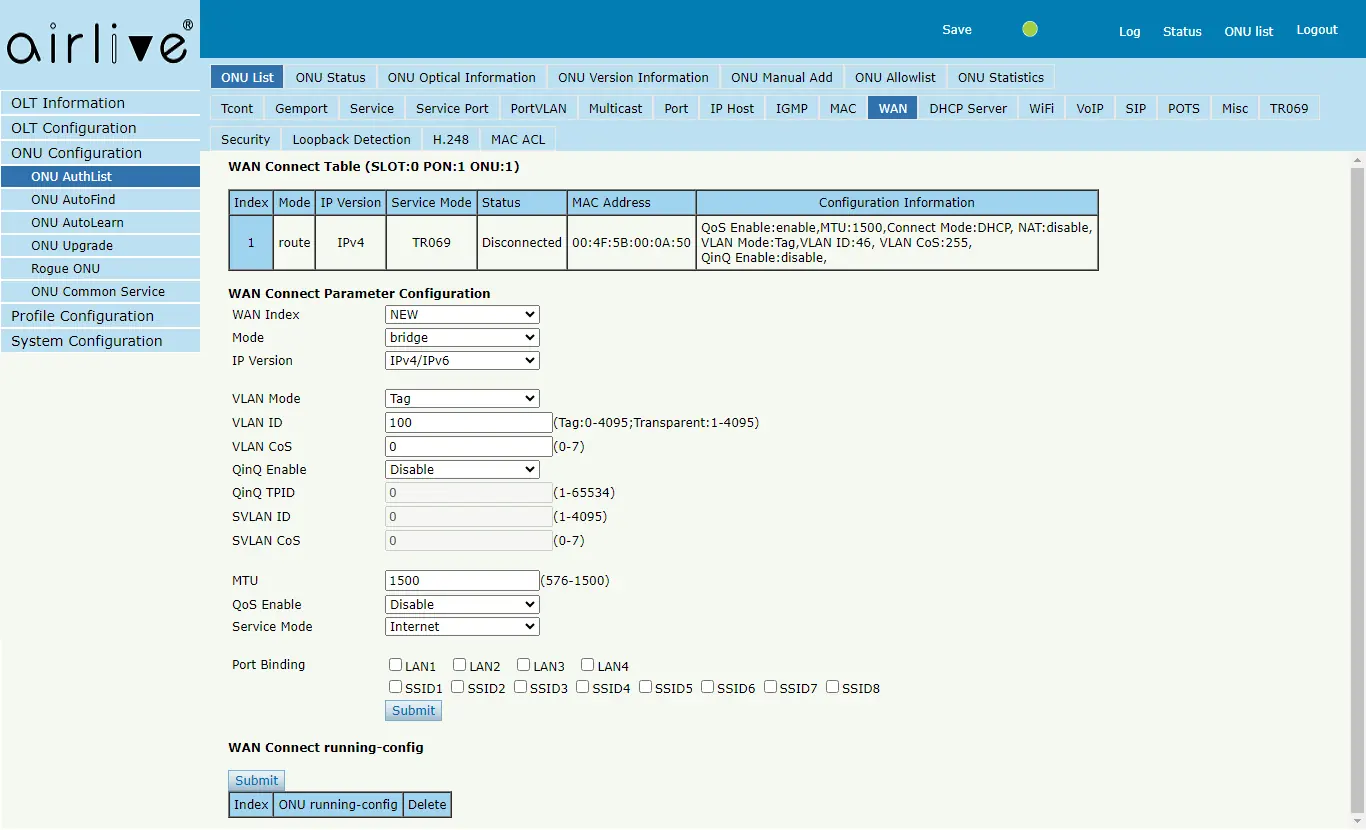

W menu "WAN" wybierz tryb "Bridge", VLAN mode "Tag", wprowadź ID VLAN (np. 100) i ustaw service mode na "Internet".

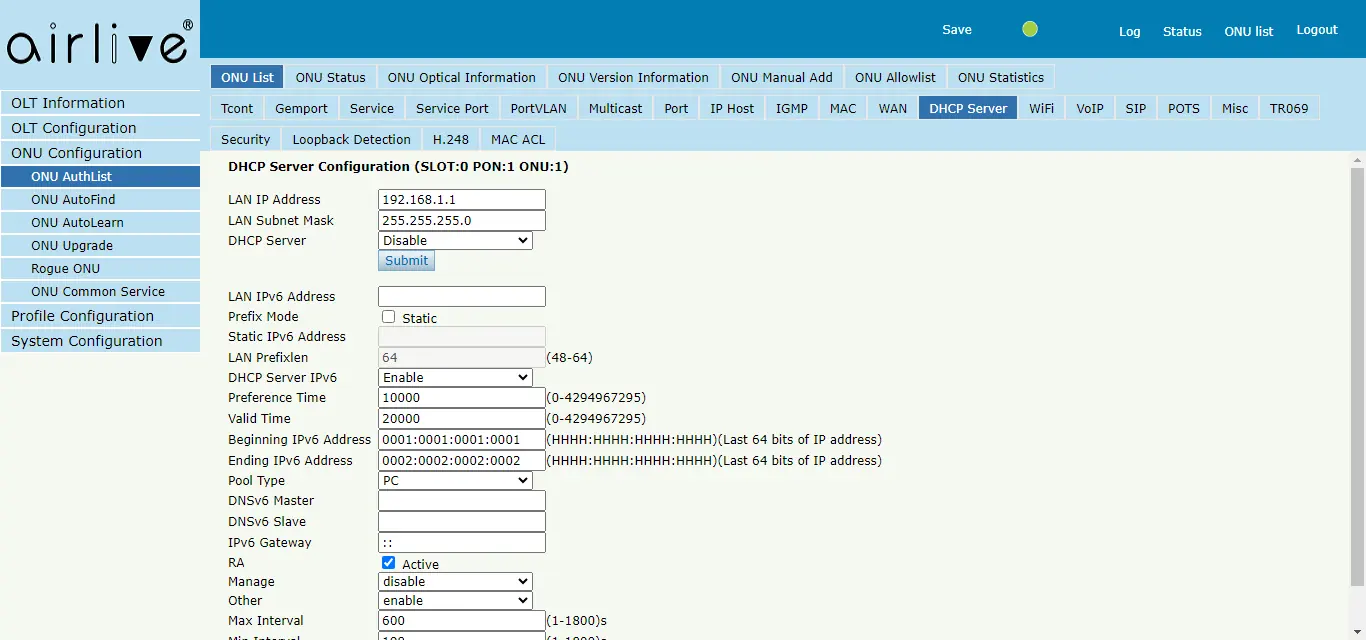

Po zakończeniu konfiguracji należy wyłączyć serwer DHCP na ONU w menu "DHCP Server" (ustaw na "Disable"), aby komputer mógł pobrać adres IP z routera.
Setup 2 (dla ONU-10XG(S)-1004-10G)
Przed konfiguracją OLT, zmień tryb pracy ONU z HGU na SFU.

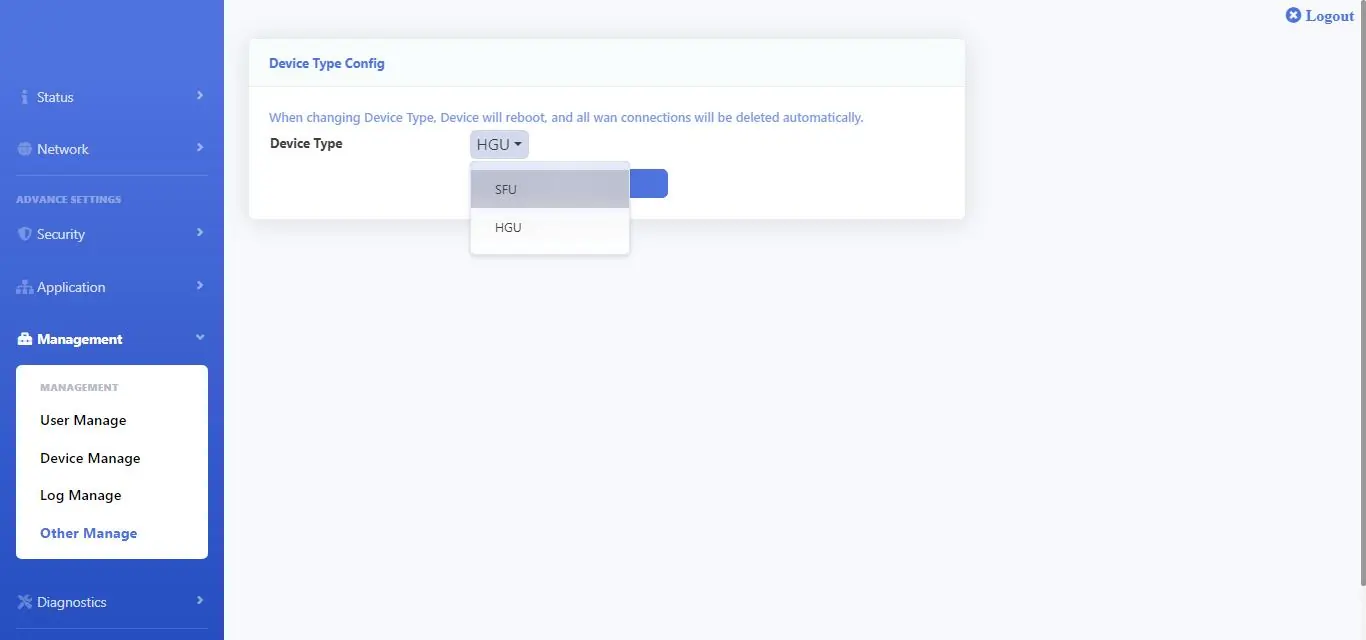

Zaloguj się do ONU (domyślny IP 192.168.1.1), przejdź do "Management" -> "Other Manage", wybierz "SFU" i zatwierdź. Urządzenie zrestartuje się.
Po restarcie kontynuuj konfigurację OLT zgodnie z instrukcją, ale w sekcji "PortVLAN" skonfiguruj każdy z 4 portów LAN osobno (tryb "Tag", typ "Eth", ID portu 1-4).
