Instrukcja instalacji podgrzewacza wody Airthereal 18kW
Szybki przewodnik instalacji elektrycznej dla przepływowego podgrzewacza wody Airthereal 18kW. Sprawdź wymagania dotyczące zasilania, niezbędne narzędzia oraz kroki bezpiecznego podłączenia urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instalacja podgrzewacza wody Airthereal 18kW wymaga podłączenia do sieci 240V przy użyciu dwóch wyłączników 40A i przewodów 8AWG. Prace muszą być wykonane przez wykwalifikowanego elektryka. str. 1
Najważniejsze czynności
- Wyłącz zasilanie przed przystąpieniem do jakichkolwiek prac. str. 1
- Podłącz przewody do wyłącznika (L1: czarny, L2: czerwony). str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 240V | Wymagane napięcie zasilania | str. 1 |
| Wyłącznik | 2x 40A | Wymagany dwubiegunowy wyłącznik | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest szybkim przewodnikiem instalacji elektrycznej dla przepływowego podgrzewacza wody Airthereal 18kW. Urządzenie musi być zainstalowane przez wykwalifikowanego specjalistę zgodnie z lokalnymi przepisami elektrycznymi i hydraulicznymi.
Wymagane narzędzia
- Tester napięcia
- Śrubokręty
- Kombinerki
- Ściągacz izolacji

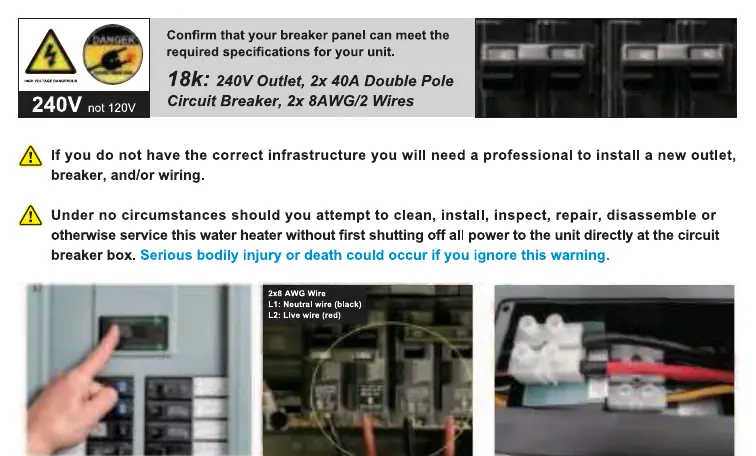

Wymagania elektryczne
Urządzenie wymaga zasilania 240V (nie 120V). Należy zapewnić następującą infrastrukturę:
- Wyłącznik: 2x 40A Double Pole Circuit Breaker
- Przewody: 2x 8AWG/2
Bezpieczeństwo
Ostrzeżenie: Pod żadnym pozorem nie próbuj czyścić, instalować, sprawdzać, naprawiać ani demontować podgrzewacza bez uprzedniego całkowitego odłączenia zasilania w skrzynce bezpiecznikowej. Nieprzestrzeganie tego ostrzeżenia może prowadzić do poważnych obrażeń ciała lub śmierci.
Procedura instalacji
- Wyłącz zasilanie w skrzynce bezpiecznikowej.
- Podłącz każdą parę przewodów do wyłącznika (zgodnie ze schematem). Upewnij się, że każdy wyłącznik jest połączony z jednym czarnym i jednym czerwonym przewodem.
- Używając odpowiedniego przekroju przewodów, spełniającego lokalne przepisy elektryczne, poprowadź przewody od głównej skrzynki bezpiecznikowej do podgrzewacza.
- Wymagane jest podłączenie oddzielnego przewodu uziemiającego.
- Sprawdź dokładnie wszystkie połączenia elektryczne, aby upewnić się, że są poprawne, mocne i bezpieczne.
Praktyczna pomoc
Typowe problemy
Jeśli nie posiadasz odpowiedniego gniazda lub wyłącznika, zleć instalację nowej infrastruktury profesjonaliście.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej
- Przygotuj tester napięcia, śrubokręty, kombinerki i ściągacz izolacji
- Upewnij się, że instalacja obsługuje 240V
- Przygotuj przewody 8AWG/2
