Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu i użytkowania domku ogrodowego Aivituvin serii 105. Zaleca się montaż przez dwie osoby. Szacowany czas składania wynosi około 45 minut. Podczas montażu śruby należy dokręcać wstępnie, a pełne dokręcenie wykonać dopiero po złożeniu całej konstrukcji.
Bezpieczeństwo i konserwacja
- Przed użyciem należy mocno dokręcić wszystkie śruby, nakrętki i pokrętła.
- Co 90 dni należy przeprowadzać kontrolę dokręcenia wszystkich elementów złącznych.
- Nie używać ani nie przechowywać produktu w pobliżu otwartego ognia lub materiałów łatwopalnych.
- Należy zachować ostrożność przy przenoszeniu elementów, ponieważ mogą być ciężkie lub posiadać ostre krawędzie.
- W przypadku stwierdzenia brakujących lub uszkodzonych części, należy przerwać montaż do czasu ich naprawy lub wymiany.
Wymagane narzędzia
- Śrubokręt krzyżakowy (Phillips)
- Wiertarka (zalecana)
Montaż krok po kroku

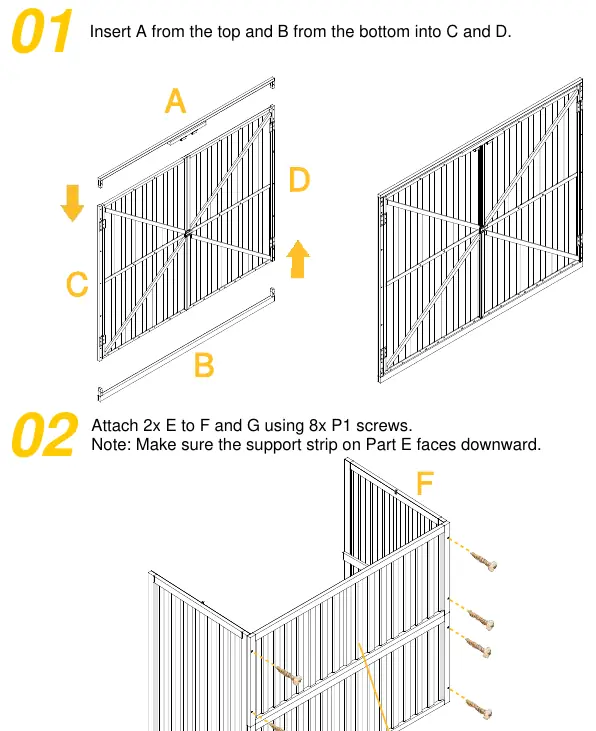

- Wsuń listwy A i B odpowiednio od góry i od dołu w panele C i D.
- Połącz panele E z panelami F i G za pomocą 8 śrub P1. Upewnij się, że listwa wsporcza na panelu E jest skierowana w dół.
- Wstaw panele podłogowe H.
- Zmontuj elementy A, B, C, D, F i G za pomocą 4 śrub P4 oraz 10 śrub P7.
- Zamontuj 4 zaślepki P5 oraz zatrzaski magnetyczne P6 na panelach H przy użyciu śrub P4.

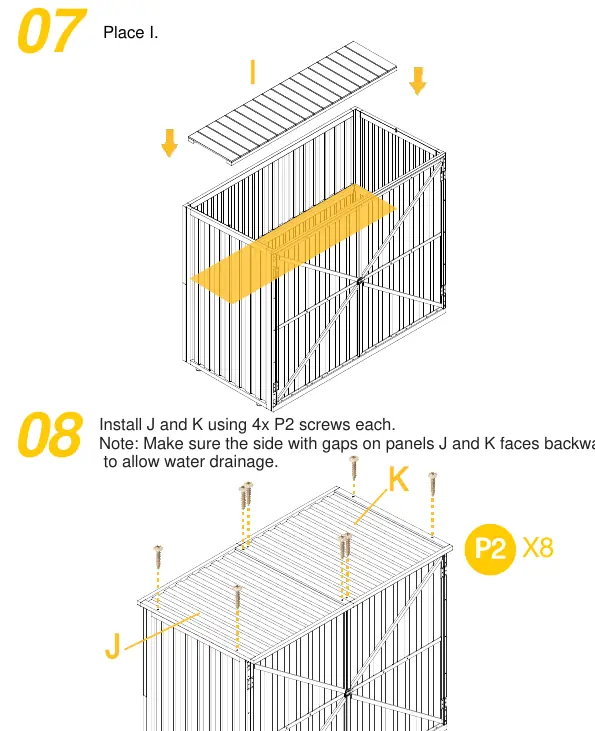

- Umieść półkę I wewnątrz konstrukcji.
- Zamontuj panele dachowe J i K za pomocą 8 śrub P2. Strona z otworami musi być skierowana do tyłu, aby umożliwić odprowadzanie wody.
- Przymocuj listwę dachową L do paneli J i K za pomocą 6 śrub P3.
Informacje o producencie
Aivituvin
Praktyczna pomoc
Typowe problemy
Upewnij się, że podczas montażu śruby były dokręcone tylko wstępnie. Pełne dokręcenie wykonuje się dopiero po złożeniu całej jednostki.
Sprawdź, czy panele dachowe J i K zostały zamontowane stroną z otworami skierowaną do tyłu, co jest niezbędne dla prawidłowego drenażu.
Przed użyciem
- Przygotuj śrubokręt krzyżakowy i opcjonalnie wiertarkę.
- Zapewnij pomoc drugiej osoby do montażu.
- Sprawdź kompletność części zgodnie z wykazem (A-L) oraz osprzętu (P1-P7).
- Upewnij się, że podłoże jest równe i czyste.
- Sprawdź, czy wszystkie śruby są mocno dokręcone przed pierwszym użyciem.
Parametry w praktyce
- Czas montażu
- Szacowany czas dla dwóch osób wynosi 45 minut.
- Kontrola okresowa
- Wymagana co 90 dni w celu zapewnienia bezpieczeństwa konstrukcji.
Ilustracje i schematy
- Rysunki montażowe pokazują sekwencję łączenia paneli za pomocą konkretnych typów śrub (P1-P7).
- Zwróć uwagę na strzałki kierunkowe przy montażu listew A i B oraz paneli dachowych J i K.
Zgodność modelu
- Instrukcja dotyczy modeli: AIR 105-ZJ, AIR 105-G oraz AIR 105.
