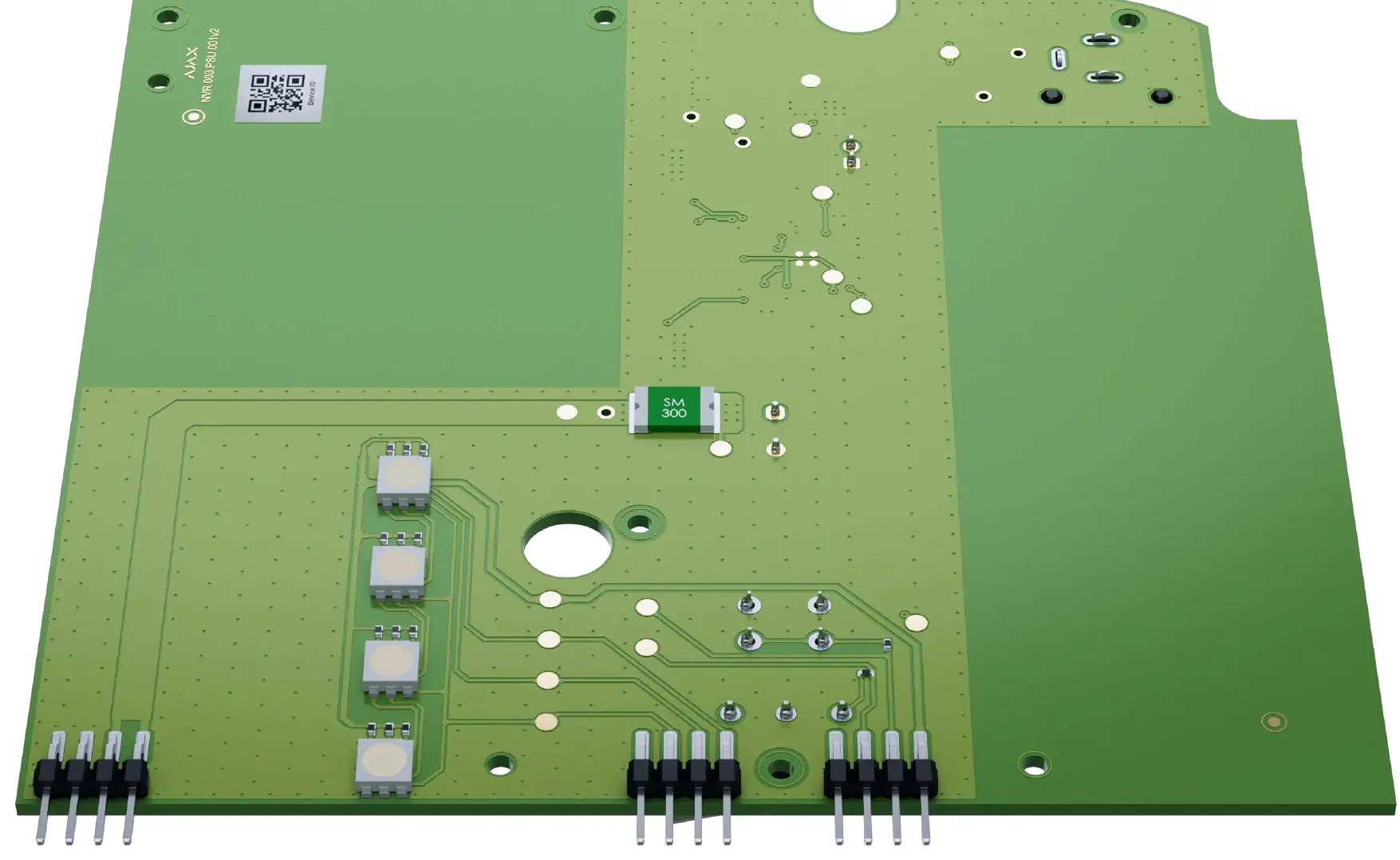

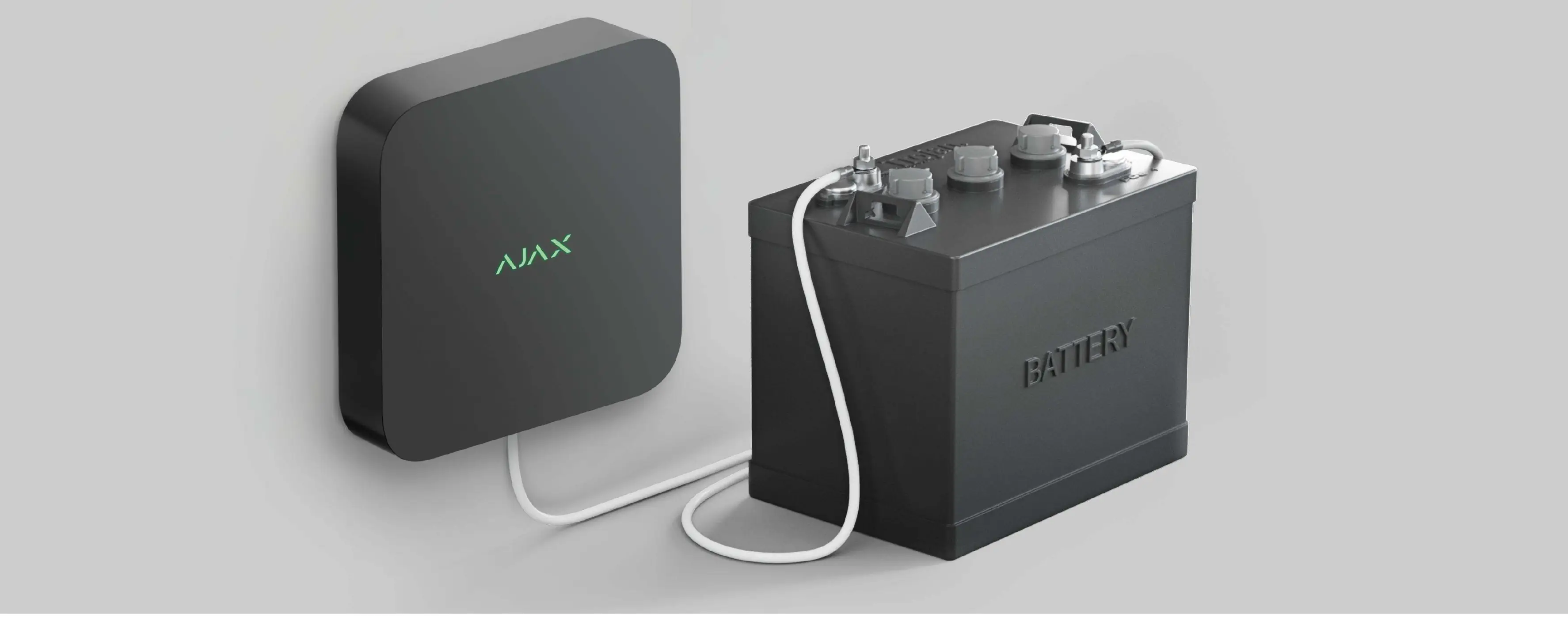

Zasilacz 12V PSU dla NVR to moduł elektroniczny przeznaczony do rejestratorów wideo AJAX. Umożliwia on pracę urządzenia z niskonapięciowych źródeł zasilania (np. akumulatorów), co zapewnia ciągłość nagrywania w przypadku awarii zasilania sieciowego. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka.
Instalacja
Montaż zasilacza wymaga użycia śrubokręta PH1 i zajmuje około 10 minut. Moduł instaluje się bezpośrednio wewnątrz obudowy rejestratora NVR, zastępując standardowy zasilacz 110/230V. Do podłączenia kabla zasilającego wykorzystuje się standardową wtyczkę jack, a w zestawie znajduje się adapter terminala.
Tryby pracy i konfiguracja
Zasilacz obsługuje dwa tryby pracy, które konfiguruje się za pomocą zworki:
- Tryb 8-16V: Wymaga braku zainstalowanej zworki. Rejestrator pracuje w pełnym zakresie napięć 8-16V.
- Tryb 12.1-16V: Wymaga zainstalowania zworki. Tryb ten chroni akumulator przed całkowitym rozładowaniem – rejestrator automatycznie wyłącza się, gdy napięcie spadnie poniżej 10.35V.
Dane techniczne
- Kompatybilność: Rejestratory NVR 8-kanałowe i 16-kanałowe.
- Temperatura pracy: od 0°C do +40°C.
- Wilgotność pracy: do 75%.
- Wymiary: 118 x 123 x 17 mm.
- Waga: 51 g.
- Stopień ochrony: IP20.
Informacje o producencie
Ajax Systems
Praktyczna pomoc
Typowe problemy
W trybie 12.1-16V urządzenie posiada zabezpieczenie przed głębokim rozładowaniem akumulatora i wyłącza się automatycznie przy spadku napięcia poniżej 10.35V.
Sprawdź, czy zworka jest poprawnie zainstalowana lub usunięta zgodnie z wybranym trybem pracy (8-16V lub 12.1-16V).
Przed użyciem
- Upewnij się, że posiadasz śrubokręt PH1.
- Sprawdź, czy Twój rejestrator NVR jest modelem 8-kanałowym lub 16-kanałowym.
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Wybierz odpowiedni tryb pracy (z zworką lub bez) w zależności od źródła zasilania.
