Instrukcja obsługi szlifierki wielofunkcyjnej Ferrex FASS 20-I
Szybki przewodnik po instrukcji obsługi szlifierki wielofunkcyjnej Ferrex FASS 20-I. Dowiedz się, jak wymieniać tarcze szlifierskie, montować pojemnik na pył, obsługiwać urządzenie i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka wielofunkcyjna Ferrex FASS 20-I to urządzenie akumulatorowe 20V z trzema wymiennymi stopami szlifierskimi (kwadratowa, prostokątna, trójkątna). Służy do szlifowania drewna, metalu i powierzchni lakierowanych. str. 1, 16
Najważniejsze czynności
- Wymiana stopy szlifierskiej str. 17, 18
- Wkładanie akumulatora str. 20
- Mocowanie papieru ściernego str. 21, 22, 23
Pierwsze uruchomienie
- Naładuj akumulator, sprawdź stan urządzenia, zamontuj wybraną stopę szlifierską i załóż papier ścierny. str. 17, 20, 21
Problemy i rozwiązania
Urządzenie nie startuje
Naładuj akumulator, sprawdź poprawne osadzenie, zmniejsz nacisk.
str. 25Konserwacja i reset
- Opróżniaj pojemnik na pył po każdym użyciu i czyść urządzenie miękką szmatką. str. 27
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20 V | Zasilanie akumulatorowe | str. 28 |
| Prędkość | 12,000 min-1 | Prędkość biegu jałowego | str. 28 |
Gdzie szukać w PDF
- Opis produktu str. 16
- Wymiana stóp str. 17, 18
- Rozwiązywanie problemów str. 25
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

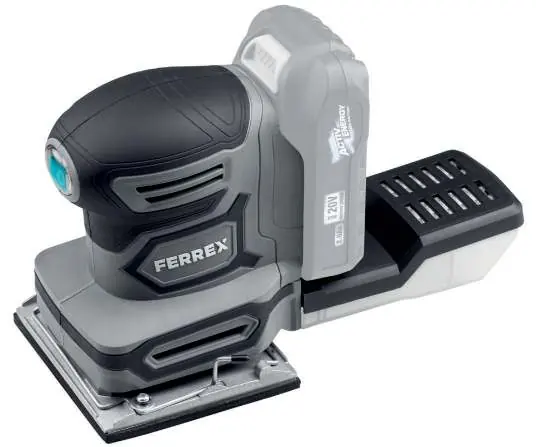

Szlifierka wielofunkcyjna Ferrex FASS 20-I to urządzenie akumulatorowe 20V przeznaczone do szlifowania drewna, metalu, gipsu oraz powierzchni lakierowanych. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania środków ochrony osobistej (okulary, maska przeciwpyłowa, nauszniki). Urządzenie przeznaczone jest wyłącznie do szlifowania na sucho.

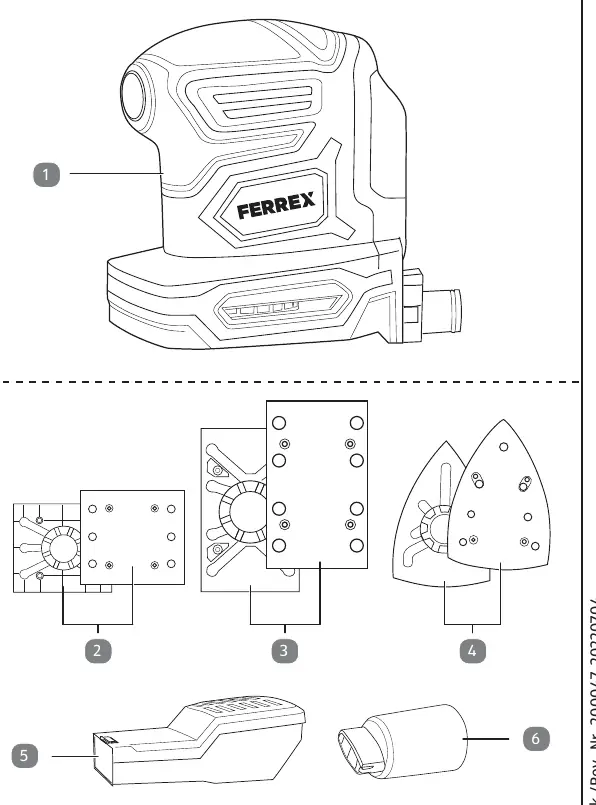

Opis urządzenia
W skład zestawu wchodzą trzy wymienne stopy szlifierskie: kwadratowa, prostokątna i trójkątna. Urządzenie posiada włącznik zabezpieczony przed pyłem oraz króciec przyłączeniowy do pojemnika na pył lub adaptera do odkurzacza zewnętrznego.
Montaż i wymiana stóp szlifierskich
Szlifierka dostarczana jest z zamontowaną stopą kwadratową. Aby wymienić stopę:
- Odkręć 4 śruby mocujące za pomocą śrubokręta krzyżakowego.
- Zdejmij stopę z podstawy centralnej i trzpieni ustalających.
- Nałóż nową stopę, dopasowując ją do trzpieni.
- Przykręć stopę za pomocą 4 śrub mocujących.
Obsługa urządzenia
Wkładanie i wyjmowanie akumulatora
Wsuń akumulator w prowadnicę uchwytu, aż usłyszysz kliknięcie. Aby wyjąć akumulator, naciśnij przycisk zwalniający i wysuń go z uchwytu.
Mocowanie papieru ściernego
Papier ścierny mocuje się do stopy za pomocą rzepów. Upewnij się, że otwory w papierze pokrywają się z otworami w stopie szlifierskiej. W przypadku stopy kwadratowej można również użyć zacisków do papieru ściernego.
Szlifowanie
Włącz urządzenie przed przyłożeniem go do obrabianego materiału. Prowadź szlifierkę płynnymi ruchami kolistymi, naprzemiennie wzdłuż i w poprzek. Nie wywieraj nadmiernego nacisku, aby nie blokować ruchu oscylacyjnego.
Odpylanie
Zawsze używaj pojemnika na pył lub podłącz odkurzacz zewnętrzny za pomocą dołączonego adaptera. Opróżniaj pojemnik na pył po każdym użyciu.
Konserwacja i przechowywanie
Po każdym użyciu wyczyść urządzenie miękką szmatką lub pędzlem. Regularnie sprawdzaj stan stóp szlifierskich, włącznika oraz uchwytu akumulatora. Przechowuj urządzenie w suchym miejscu, najlepiej w oryginalnym opakowaniu.
Informacje o producencie
ALDI
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że nie wywierasz zbyt dużego nacisku, który blokuje ruch oscylacyjny.
Słaba wydajność szlifowania
Wymień zużyty papier ścierny lub dobierz odpowiednią gradację do materiału.
Pył nie jest odsysany
Upewnij się, że otwory w papierze ściernym pokrywają się z otworami w stopie szlifierskiej.
Przed użyciem
- Sprawdź, czy urządzenie i części nie są uszkodzone.
- Naładuj akumulator.
- Wybierz odpowiednią stopę szlifierską.
- Załóż odpowiedni papier ścierny.
- Załóż okulary ochronne, maskę przeciwpyłową i nauszniki.
Parametry w praktyce
- Napięcie zasilania
- 20 V (wymaga akumulatora Activ Energy).
- Prędkość biegu jałowego
- 12 000 min-1 (obroty na minutę).
Ilustracje i schematy
- Rysunek 1: Wymiana stopy szlifierskiej (odkręcanie śrub).
- Rysunek 4: Montaż pojemnika na pył.
- Rysunek 7: Wkładanie akumulatora.
- Rysunek 10: Mocowanie papieru ściernego za pomocą zacisków.
Zgodność modelu
- Wymaga akumulatorów Activ Energy (np. AEB 20-2.0/2, AEB 2040-2.5/2).
- Kompatybilne ładowarki: AEC 20-4.0/2a, XYZ563a.
