Stycznik oświetleniowy Allen-Bradley 100L-C20

Opis produktu

Stycznik oświetleniowy Allen-Bradley 100L-C20 to urządzenie przeznaczone do sterowania obwodami oświetleniowymi. Jest zgodne z normami IEC/EN 60947-4-1/-5-1 oraz UL 60947-4-1/-5-1. Urządzenie nie jest przeznaczone do pełnienia funkcji izolacyjnych zgodnie z normą IEC 60947-1.

Bezpieczeństwo i instalacja

Uwaga: Przed przystąpieniem do instalacji lub prac serwisowych należy bezwzględnie odłączyć zasilanie, aby uniknąć porażenia prądem elektrycznym. W środowiskach narażonych na zanieczyszczenia lub agresywne emisje, urządzenie musi być zainstalowane w odpowiedniej obudowie ochronnej. Nie należy obsługiwać urządzenia ręcznie.

Podczas montażu należy zachować minimalny odstęp 6 mm od części uziemionych lub ścian. Urządzenie wymaga użycia przewodów miedzianych o temperaturze pracy 75°C.

Dane techniczne

• Obciążenie żarowe/balastowe: 20 A (277V dla 1 fazy, 480/277V dla 3 faz) lub 15 A (347V dla 1 fazy, 600/347V dla 3 faz).
• Obciążenie rezystancyjne ogólnego przeznaczenia: 30 A (600V).
• Obciążenie DC: 20 A przy 250V (przy 3 biegunach połączonych szeregowo).
• Zabezpieczenia: Maksymalnie 90 A dla bezpieczników (600V) lub 50 A dla wyłączników automatycznych (480V).
• Zdolność zwarciowa: Maksymalnie 5000 rms Sym. A.

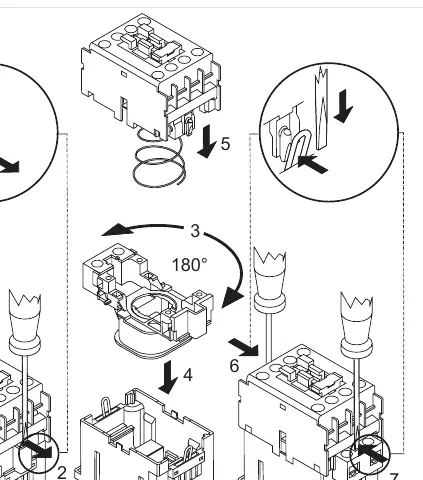

Obsługa i konserwacja

Podłączenie przewodów powinno odbywać się zgodnie z zalecanymi momentami dokręcania: 1,5-2,0 Nm dla głównych zacisków oraz 1,0-1,5 Nm dla zacisków sterujących (A1/A2), przy użyciu wkrętaka typu Pozidriv nr 2. Należy regularnie sprawdzać stan połączeń elektrycznych oraz czystość obudowy, aby zapewnić niezawodne działanie urządzenia.
