Instrukcja obsługi stycznika oświetleniowego Allen-Bradley 100L-C20
Szybki przewodnik techniczny dla stycznika oświetleniowego Allen-Bradley 100L-C20. Zawiera wytyczne dotyczące montażu, podłączenia przewodów, parametrów elektrycznych oraz wymogów bezpieczeństwa.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i eksploatacji stycznika oświetleniowego Allen-Bradley 100L-C20. Urządzenie musi być instalowane w odpowiedniej obudowie w środowiskach narażonych na zanieczyszczenia lub agresywne emisje. Przed przystąpieniem do jakichkolwiek prac montażowych lub serwisowych należy bezwzględnie odłączyć zasilanie, aby uniknąć porażenia prądem. Urządzenie nie jest przeznaczone do obsługi ręcznej.
Bezpieczeństwo
- Przed instalacją lub serwisem odłącz zasilanie.
- W środowiskach zanieczyszczonych lub agresywnych wymagana jest instalacja w odpowiedniej obudowie.
- Minimalny odstęp boczny od uziemionych części lub ścian wynosi 6 mm.
- Urządzenie nie nadaje się do izolacji zgodnie z normą IEC 60947-1.
Montaż i podłączenie
Stycznik należy montować zgodnie z wymiarami podanymi w dokumentacji. Do podłączenia należy używać wyłącznie przewodów miedzianych o temperaturze pracy 75°C. Wymagane jest użycie śrubokręta typu Pozidriv nr 2 lub nr 3 w zależności od zacisków.
- Zaciski główne: przewody 1x1...4mm2 lub 2x1,5...6mm2 (16...10AWG), moment dokręcania 1,5...2,0 Nm.
- Zaciski cewki (A1, A2): przewody 1x1...2,5mm2 lub 2x1...2,5mm2 (16...12AWG), moment dokręcania 1...1,5 Nm.
Dane techniczne
Urządzenie jest przystosowane do pracy w obwodach o maksymalnym prądzie zwarciowym 5000 rms Sym. A. Zabezpieczenie bezpiecznikiem do 600V (90A) lub wyłącznikiem do 480V (50A).
Kontakt
Rockwell Automation, 1201 South Second Street, Milwaukee, WI 53204-2496 USA. Szczegółowe informacje techniczne dostępne na stronie www.rockwellautomation.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Ryzyko porażenia prądem
Zawsze odłączaj zasilanie przed przystąpieniem do montażu lub serwisu.
Zanieczyszczone środowisko pracy
Jeśli w otoczeniu występują agresywne emisje lub zanieczyszczenia, urządzenie musi zostać umieszczone w odpowiedniej obudowie ochronnej.
Przed użyciem
- Sprawdź, czy zasilanie jest całkowicie odłączone.
- Upewnij się, że używasz wyłącznie przewodów miedzianych (75°C).
- Zapewnij minimalny odstęp 6 mm od ścian lub części uziemionych.
- Przygotuj śrubokręt typu Pozidriv nr 2 lub nr 3.
- Zweryfikuj parametry obwodu (bezpiecznik/wyłącznik) zgodnie z danymi technicznymi.
Parametry w praktyce
- Moment dokręcania
- Dla zacisków głównych: 1,5-2,0 Nm; dla zacisków cewki: 1,0-1,5 Nm.
- Przekrój przewodów
- Zaciski główne obsługują 1,5-6mm2, zaciski cewki 1-2,5mm2.
- Zabezpieczenie
- Maksymalnie 90A dla bezpiecznika 600V lub 50A dla wyłącznika 480V.
Ilustracje i schematy

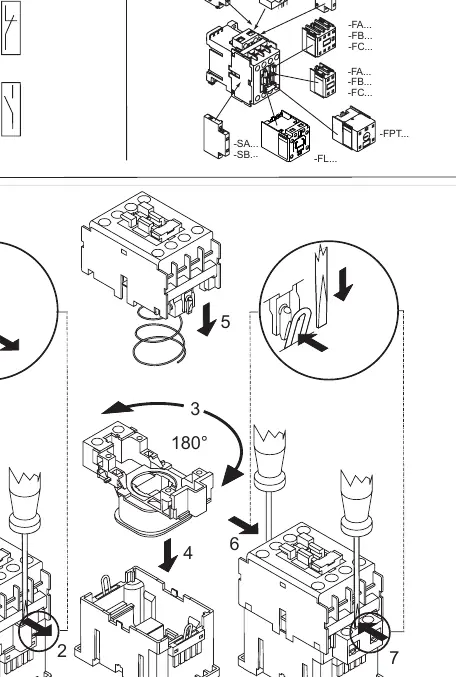

- Schemat pokazuje montaż akcesoriów dodatkowych (styki pomocnicze) na korpusie stycznika.
- Rysunek techniczny przedstawia wymiary montażowe w milimetrach i calach.
- Instrukcja wskazuje sekwencję montażu elementów dodatkowych (kroki 1-7).
Zgodność modelu
- Urządzenie nie jest przeznaczone do izolacji elektrycznej zgodnie z IEC 60947-1.
- Przystosowane do pracy w obwodach o prądzie zwarciowym do 5000A.
