Instrukcja obsługi lampy wiszącej Allen + Roth 43532/43533

Szybki przewodnik po instalacji i obsłudze lampy wiszącej Allen + Roth 43532/43533. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody elektryczne oraz jakie żarówki są kompatybilne z tym modelem.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 3

Strona 6

Strona 8

Strona 9

Najważniejsze informacje z instrukcji

Lampa wisząca Allen + Roth jest przeznaczona wyłącznie do użytku wewnątrz pomieszczeń. Nie należy jej montować w miejscach wilgotnych ani na zewnątrz. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Waga lampy wynosi 3,96 funta (ok. 1,8 kg).

Zawartość zestawu

W opakowaniu znajdują się:

Oprawa (Fixture)
Pręt dekoracyjny
Wspornik montażowy
Płyta sufitowa (podsufitka)
Łańcuch
Klosz szklany
Elementy montażowe (złącza przewodów, śruby wspornika)

Przygotowanie do montażu

Szacowany czas montażu wynosi około 60 minut. Do pracy będą potrzebne podstawowe narzędzia, takie jak śrubokręt, szczypce, okulary ochronne oraz taśma izolacyjna. Przed montażem upewnij się, że posiadasz wszystkie elementy wymienione w instrukcji.

Instrukcja montażu

Wyłącz zasilanie w obwodzie elektrycznym.
Przykręć pręt dekoracyjny do oprawy.
W razie potrzeby skróć łańcuch za pomocą szczypiec.

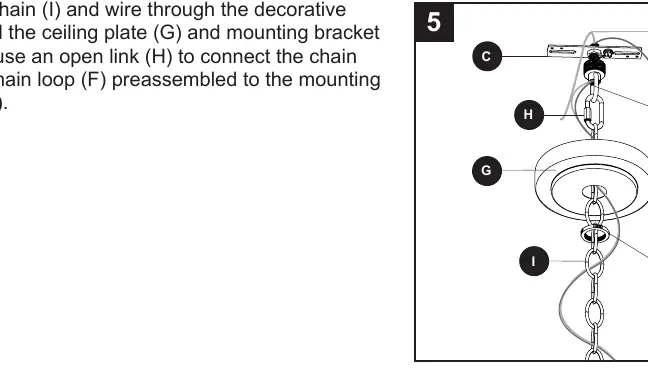

Przeciągnij przewody przez łańcuch i połącz go z oprawą oraz wspornikiem montażowym.
Przykręć wspornik montażowy do puszki elektrycznej w suficie za pomocą dołączonych śrub.
Podłącz przewody zgodnie z instrukcją (patrz sekcja dotycząca okablowania).
Zamocuj płytę sufitową do wspornika.
Zainstaluj klosz szklany, zabezpieczając go pierścieniem gniazda.
Wkręć żarówkę z gwintem E26.

Podłączenie elektryczne

Podłączenie musi być zgodne z lokalnymi przepisami elektrycznymi. Kluczowe kroki:

Podłącz goły przewód miedziany z lampy do przewodu uziemiającego (gołego lub zielonego) instalacji domowej.
Podłącz przewód z wypustkami (ridges) z lampy do białego (neutralnego) przewodu instalacji domowej.
Podłącz gładki przewód z lampy do czarnego (fazowego) przewodu instalacji domowej.
Zabezpiecz wszystkie połączenia za pomocą dołączonych złączy przewodów i owiń je taśmą izolacyjną.

Dane techniczne i kompatybilność

Lampa jest kompatybilna z żarówkami z gwintem E26:

LED: maks. 25W
CFL: maks. 25W
Żarowe: maks. 60W

Rozwiązywanie problemów

Jeśli żarówka nie świeci, sprawdź poprawność podłączenia przewodów lub wymień żarówkę na nową. Jeśli płyta sufitowa nie przylega ściśle do sufitu, zdejmij pętlę łańcucha z pręta gwintowanego i wyreguluj nakrętki sześciokątne na dolnej części pręta.

Praktyczna pomoc

Typowe problemy

Żarówka nie świeci

Sprawdź poprawność podłączenia przewodów lub wymień żarówkę na sprawną.

Płyta sufitowa nie przylega do sufitu

Zdejmij pętlę łańcucha z pręta gwintowanego i wyreguluj nakrętki sześciokątne na dolnej części pręta.

Przed użyciem

Wyłącz zasilanie w skrzynce bezpieczników przed rozpoczęciem prac.
Upewnij się, że posiadasz śrubokręt, szczypce i taśmę izolacyjną.
Sprawdź, czy puszka elektryczna w suficie jest odpowiednio zamontowana.
Użyj rękawic ochronnych, jeśli części mają ostre krawędzie.

Parametry w praktyce

Gwint żarówki: E26 (standardowy gwint)
Moc żarówki żarowej: Maksymalnie 60W

Ilustracje i schematy

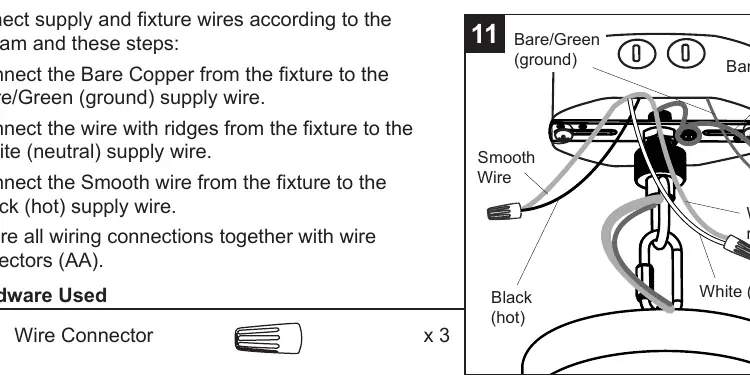

Schemat okablowania: przewód miedziany (uziemienie) łączy się z zielonym/miedzianym przewodem instalacji domowej.
Przewód z wypustkami (ridges) łączy się z białym (neutralnym) przewodem domowym.
Gładki przewód łączy się z czarnym (fazowym) przewodem domowym.

Zgodność modelu

Tylko do użytku wewnątrz pomieszczeń.
Nie nadaje się do wilgotnych miejsc.
