Instrukcja obsługi bagażnika rowerowego Allen Sports 103DN

Najważniejsze informacje z instrukcji

Bagażnik Allen Sports 103DN jest przeznaczony do przewozu maksymalnie 3 rowerów (maksymalne obciążenie 100 funtów / ok. 45 kg). Przed użyciem upewnij się, że pojazd jest odpowiedni do montażu bagażnika. Nigdy nie montuj bagażnika na rynnach dachowych, bagażnikach dachowych, pionowych szybach ani plastikowych listwach. Bagażnik musi być zawsze mocowany do solidnych metalowych krawędzi.

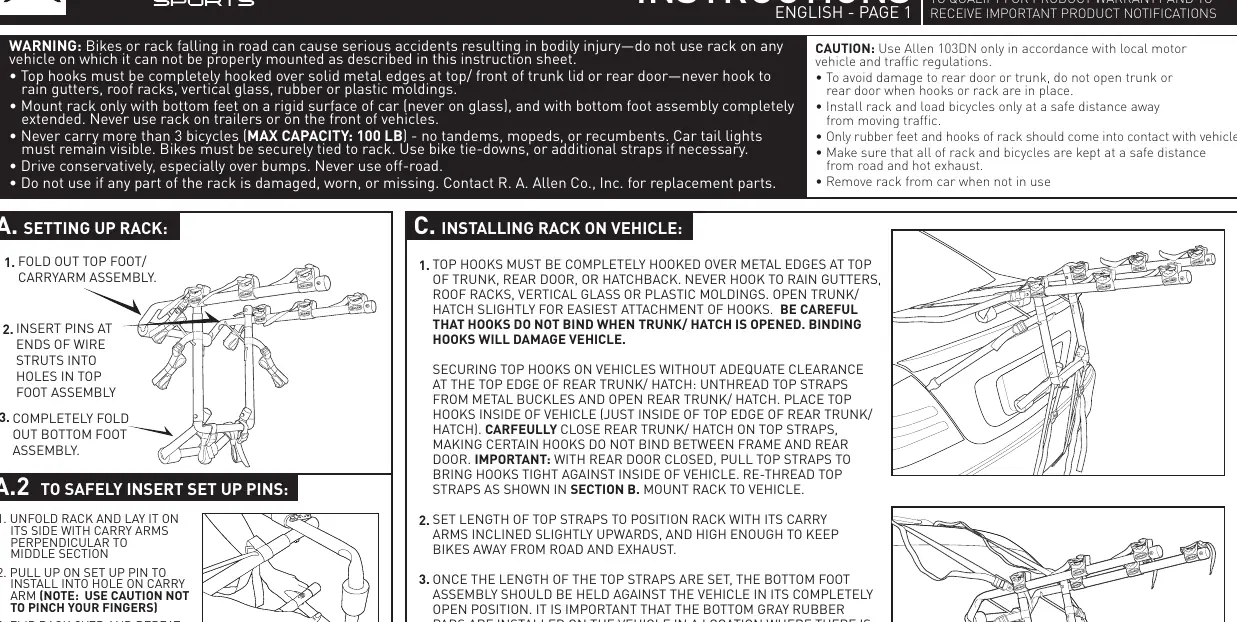

Przygotowanie bagażnika

Przed montażem na pojeździe należy rozłożyć bagażnik:

• Rozłóż zespół górnej stopy i ramion nośnych.
• Włóż sworznie na końcach rozpórek drucianych w otwory w zespole górnej stopy.
• Całkowicie rozłóż zespół dolnej stopy.
• Upewnij się, że ramiona nośne są ustawione prostopadle do sekcji środkowej, blokując je za pomocą sworzni.

Montaż na pojeździe

Kluczowe kroki instalacji:

1. Oczyść powierzchnie styku pojazdu z gumowymi stopkami bagażnika.
2. Zaczep górne haki o metalową krawędź bagażnika lub tylnych drzwi.
3. Ustaw długość górnych pasków tak, aby ramiona nośne były lekko nachylone ku górze.
4. Oprzyj dolną stopę o pojazd w miejscu zapewniającym stabilne podparcie (nigdy na szkle).
5. Zaczep dolne haki o metalową krawędź pod zderzakiem lub na dole klapy.
6. Dociągnij wszystkie paski, aż będą sztywne.
7. Zamontuj paski boczne, zaczepiając je po bokach klapy i mocno dociągając.

Alternatywne metody montażu

Jeśli pojazd nie posiada metalowej krawędzi pod zderzakiem, instrukcja przewiduje dwie metody alternatywne:

• Metoda 1: Przepięcie dolnych pasków wokół ramion nośnych i zaczepienie ich o dolną krawędź klapy.
• Metoda 2: Umieszczenie dolnych haków wewnątrz bagażnika/klapy poprzez lekkie jej uchylenie, a następnie zamknięcie klapy na paskach.

Ładowanie i zabezpieczanie rowerów

Podczas załadunku:

• Usuń luźne przedmioty z rowerów (pompki, torby).
• Najcięższe rowery ładuj jako pierwsze, najbliżej pojazdu.
• Rowery ładuj naprzemiennie (kierownicami w przeciwne strony).
• Zabezpiecz rowery za pomocą pasków mocujących.
• W przypadku ram typu damskiego zaleca się użycie adaptera Allen 900B.
• Zabezpiecz przednie koło wewnętrznego roweru, aby nie dotykało karoserii pojazdu.

Bezpieczeństwo i konserwacja

Podczas jazdy unikaj jazdy w terenie i pokonuj nierówności z dużą ostrożnością. Regularnie sprawdzaj stan pasków pod kątem zużycia lub uszkodzeń. W razie potrzeby wymiany części skontaktuj się z R. A. Allen Co., Inc. pod adresem [email protected] lub odwiedź stronę www.allen.bike.
