Alpha Antenna 100W VHF UHF HF MagLoop

Opis produktu

Alpha Antenna 100W VHF UHF HF EmComm Loop to wszechstronna antena pętlowa, zaprojektowana z myślą o mobilności i wydajności. Jest idealnym rozwiązaniem dla entuzjastów łączności radiowej typu POTA, SOTA, a także do użytku domowego. Zestaw zawiera linię zasilającą ze złączem BNC o niskich stratach oraz wbudowane, demontowalne nogi statywu, co ułatwia szybkie rozstawienie w terenie.

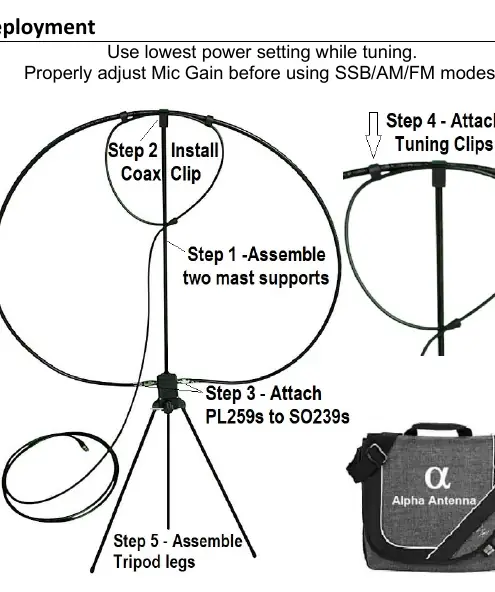

Montaż i uruchomienie

Proces instalacji anteny jest intuicyjny i nie wymaga specjalistycznych narzędzi:

• Złóż dwa wsporniki masztu i umieść maszt centralny w górnym otworze skrzynki strojeniowej.
• Zamocuj górny zacisk koncentryczny na szczycie masztu.
• Przykręć złącza PL259 dużej pętli zewnętrznej do gniazd SO239 znajdujących się na skrzynce strojeniowej.
• Upewnij się, że dwa zaciski strojeniowe są poprawnie zainstalowane na pętlach wewnętrznych i zewnętrznych.
• Zamontuj antenę na statywie z gwintem 1/4-20 lub użyj dołączonych nóg, wsuwając je w otwory w dolnej części skrzynki strojeniowej.

Instrukcja strojenia

Aby uzyskać najlepszą wydajność, zawsze używaj najniższego możliwego ustawienia mocy podczas procesu strojenia. Przed rozpoczęciem pracy w trybach SSB, AM lub FM należy odpowiednio wyregulować wzmocnienie mikrofonu (Mic Gain).

• Pasmo HF: Najpierw użyj pokrętła strojeniowego, a następnie wyreguluj dwa zaciski strojeniowe (wsuwając lub wysuwając je) na górze pętli, aby uzyskać najniższy współczynnik SWR. Powtarzaj czynność do uzyskania optymalnego wyniku. Do ułatwienia strojenia można użyć dołączonego pręta strojeniowego.
• Pasmo VHF/UHF: Wyreguluj dwa zaciski strojeniowe (wsuwając lub wysuwając je) w celu uzyskania najniższego SWR.

Dane techniczne

Antena charakteryzuje się następującymi parametrami pracy:

• Moc maksymalna: 100W PEP SSB, 50W CW, 25W w trybach cyfrowych.
• Zakres częstotliwości: od 7MHz do 21.450MHz oraz pasma 2 metry i 440MHz.
• Impedancja: 50 omów.
• Kierunkowość: Półkierunkowa.
• Klasa szczelności: IP-53.
• Waga: 0,68 kg.
