Instrukcja obsługi anteny Alpha Antenna 100W
Szybki przewodnik po montażu i dostrajaniu anteny Alpha Antenna 100W VHF UHF HF. Dowiedz się, jak poprawnie złożyć maszt, podłączyć złącza PL259 oraz dostroić pętlę dla uzyskania najniższego SWR.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu oraz strojenia anteny pętlowej Alpha Antenna 100W. Kluczowym warunkiem bezpiecznej eksploatacji jest stosowanie najniższej możliwej mocy podczas procesu strojenia oraz odpowiednia regulacja wzmocnienia mikrofonu (Mic Gain) w trybach SSB/AM/FM.
Montaż
- Złóż dwa elementy wspornika masztu i umieść maszt centralny w górnym otworze skrzynki strojeniowej.
- Zamocuj górny klips koncentryczny (Coax clip) na szczycie masztu.
- Przykręć złącza PL259 znajdujące się na dużej pętli zewnętrznej do gniazd SO239 na skrzynce strojeniowej.
- Upewnij się, że dwa klipsy strojeniowe (Tuning clips) są zainstalowane na pętlach wewnętrznej i zewnętrznej.
- Zainstaluj antenę na statywie z gwintem 1/4-20 lub zamontuj dołączone nogi statywu, wsuwając je w dolne otwory skrzynki strojeniowej.
Instrukcja strojenia
Dla pasma HF: Najpierw obróć pokrętło strojenia, a następnie wyreguluj dwa klipsy strojeniowe (wsuwając lub wysuwając je) na górze pętli, aby uzyskać najniższy współczynnik SWR. Powtórz czynność w razie potrzeby. Dołączony pręt strojeniowy można przechowywać w otworze obudowy lub włożyć do otworu w pokrętle, aby ułatwić regulację.
Dla pasm VHF/UHF: Wyreguluj dwa klipsy strojeniowe (wsuwając lub wysuwając je) w celu uzyskania najniższego SWR.
Dane techniczne
- Moc maksymalna: 100W PEP SSB, 50W CW, 25W Digital.
- Zakres częstotliwości: 7MHz do 21.450MHz oraz pasma 2 metry i 440MHz.
- Impedancja: 50 omów.
- Klasa szczelności: IP-53.
- Waga: 0,68 kg (24 uncje).
Kontakt
W razie pytań prosimy o kontakt mailowy pod adresem [email protected].
Informacje o producencie
Alpha Antenna
Praktyczna pomoc
Typowe problemy
Upewnij się, że używasz najniższej mocy podczas strojenia. Dostosuj pokrętło strojenia oraz pozycję klipsów strojeniowych na pętli.
Przed użyciem
- Ustaw najniższą moc nadajnika przed rozpoczęciem strojenia.
- Sprawdź, czy złącza PL259 są poprawnie dokręcone do gniazd SO239.
- Upewnij się, że klipsy strojeniowe są zamontowane na pętlach.
- Dostosuj wzmocnienie mikrofonu (Mic Gain) przed użyciem trybów SSB/AM/FM.
Parametry w praktyce
- Moc maksymalna
- Limit mocy zależy od rodzaju emisji: 100W dla SSB, 50W dla CW i 25W dla emisji cyfrowych.

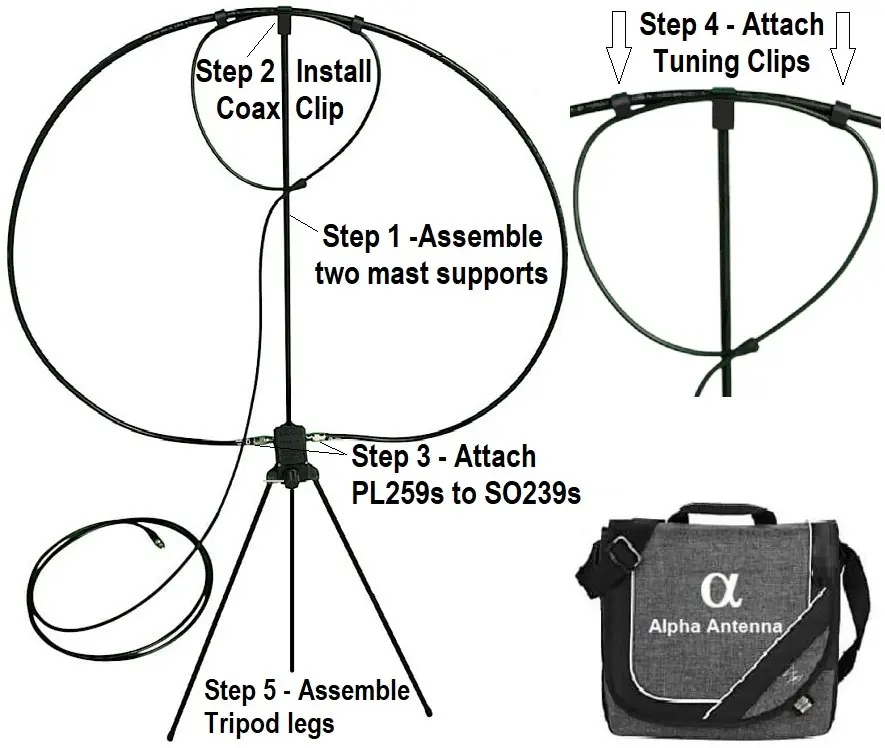

Ilustracje i schematy
- Krok 1: Montaż masztu w skrzynce strojeniowej.
- Krok 2: Instalacja klipsa koncentrycznego na szczycie.
- Krok 3: Podłączenie złączy PL259 do gniazd SO239.
- Krok 4: Montaż klipsów strojeniowych na pętlach.
- Krok 5: Montaż nóg statywu w dolnej części skrzynki.
Zgodność modelu
- Antena obsługuje pasma HF (7-21.450 MHz), 2 metry oraz 440 MHz.
- Wymagany statyw z gwintem 1/4-20, jeśli nie używasz dołączonych nóg.
