Instrukcja obsługi anteny Alpha Antenna HexTenna Yagi

Szybki przewodnik po instalacji i konfiguracji anteny Alpha Antenna HexTenna Yagi. Sprawdź parametry pracy, instrukcje rozkładania oraz tabele długości elementów dla różnych pasm.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • HexTenna Yagi to przenośna antena VHF/HF obsługująca pasma 2-20m. Montaż polega na ustawieniu masztu, dostrojeniu długości elementów teleskopowych zgodnie z tabelą oraz opcjonalnym użyciu baluna 1:1 dla poprawy SWR. str. 1

Najważniejsze czynności

  • Dostrajanie długości elementów str. 1
  • Montaż na maszcie str. 1

Problemy i rozwiązania

Wysoki SWR

Dostosuj długość elementów (reflektor 8-10% dłuższy) lub użyj baluna 1:1.

str. 1

Dane techniczne

Parametr Wartość Znaczenie Strony
Maksymalna moc 1.5KW PEP SSB Limit mocy nadawania. str. 1

Gdzie szukać w PDF

  • Instrukcja rozkładania i parametry str. 1
  • Schemat montażu str. 2
Spis treści

Najważniejsze informacje z instrukcji

Antena HexTenna Yagi to przenośny system VHF/HF obsługujący pasma od 2 do 20 metrów. Dokument zawiera wytyczne dotyczące bezpiecznego montażu, konfiguracji długości elementów w zależności od pasma oraz wskazówki optymalizacyjne dla uzyskania najniższego współczynnika SWR.

Instrukcja rozkładania

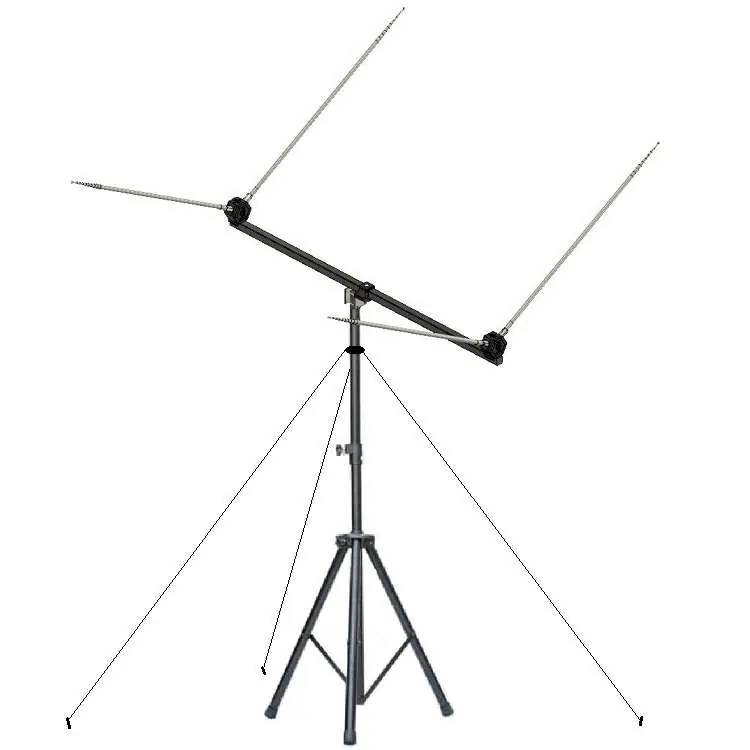

Schemat montażu anteny HexTenna Yagi na statywie
Schemat montażu anteny HexTenna Yagi na statywie
  1. Przygotuj podstawę montażową, którą może być statyw z masztem lub sam maszt.
  2. Ustaw elementy napędzane (Driven Elements) na sugerowaną długość, wyciągając końcówki teleskopowych prętów.
  3. Dostosuj elementy reflektora: wyciągnij końcówki, dodając 4% długości względem elementów napędzanych, lub skróć je o 4%, aby użyć ich jako dyrektora, w zależności od pożądanego wzorca promieniowania.
  4. Zamontuj wysięgnik (Boom) z wbudowanym uchwytem na maszcie.
  5. Wkręć 4 wyregulowane elementy w odpowiednie piasty.
  6. Zabezpiecz system odciągami (guying) w zależności od warunków pogodowych, a następnie podłącz linię zasilającą.
  7. W razie potrzeby dokonaj ostatecznej regulacji elementów, aby uzyskać najniższy współczynnik SWR.

Długości elementów

Rzeczywista długość zależy od warunków gruntowych i wysokości montażu. Podczas strojenia dla niższego SWR, dodaj 4%-10% dla reflektora (pasma 2-17M) lub odejmij 4%-10% jeśli element jest używany jako dyrektor (pasma 2-20M).

  • 20 metrów: 16 stóp 11 1/2 cala
  • 17 metrów: 13 stóp 3/4 cala
  • 15 metrów: 10 stóp 11 1/2 cala
  • 12 metrów: 9 stóp 6 cali
  • 10 metrów: 8 stóp 3 1/2 cala
  • 6 metrów: 4 stopy 8 cali
  • 2 metry: 4 stopy 7 1/2 cala

Wskazówki techniczne

  • Jeśli elementy napędzane są dłuższe, pozostałe dwa elementy pełnią funkcję dyrektorów.
  • Zastosowanie opcjonalnego baluna 1:1 w punkcie zasilania anteny pomaga zarządzać prądem wspólnym i obniżyć SWR.
  • Elementy reflektora często wymagają długości o 8-10% większej niż elementy napędzane, aby uzyskać niższy SWR, szczególnie gdy nie użyto baluna.
  • Jeśli nie można dostroić pasma 20M, należy sprawdzić długość elementów oraz obecność baluna.
  • Kierunek wzmocnienia (Gain) jest przeciwny do reflektora dla pasm 17-2M (lub 20M z balunem) lub w kierunku dyrektora dla pasm 20M-2M.

Parametry pracy

Antena jest przeznaczona do pracy w temperaturach od -15 do 130 stopni Fahrenheita oraz przy wietrze do 50 mil na godzinę (pod warunkiem odpowiedniego zabezpieczenia odciągami).

Informacje o producencie

Alpha Antenna

Profil marki

Praktyczna pomoc

Typowe problemy

Wysoki współczynnik SWR

Sprawdź długość elementów zgodnie z tabelą, upewnij się, że reflektor jest o 8-10% dłuższy od elementu napędzanego, rozważ użycie baluna 1:1.

Problemy z dostrojeniem pasma 20M

Sprawdź poprawność długości elementów napędzanych oraz obecność baluna 1:1 w punkcie zasilania.

Przed użyciem

  • Przygotuj statyw lub maszt do montażu.
  • Przygotuj miarkę do precyzyjnego ustawienia długości elementów teleskopowych.
  • Upewnij się, że masz linię zasilającą (feedline).
  • Opcjonalnie: przygotuj balun 1:1 dla lepszej wydajności.
  • Sprawdź warunki pogodowe (maks. 50 Mph wiatru).

Parametry w praktyce

SWR (Standing Wave Ratio)
Współczynnik fali stojącej; im niższy, tym lepsza efektywność anteny.
Driven Elements
Elementy napędzane, które należy ustawić zgodnie z tabelą długości dla danego pasma.
Reflector / Director
Elementy pasywne; reflektor jest dłuższy, dyrektor krótszy od elementu napędzanego.

Ilustracje i schematy

  • Schemat przedstawia antenę zamontowaną na statywie z masztem, z widocznymi elementami teleskopowymi oraz odciągami zapewniającymi stabilność.

Zgodność modelu

  • Antena obsługuje pasma od 2 do 20 metrów.
  • Maksymalna moc: 1.5KW PEP SSB.
