Altec 100A Bass Transfusion to pasywne urządzenie zaprojektowane w celu poprawy charakterystyki niskich tonów w małych zestawach głośnikowych (typu bookshelf). Urządzenie działa jako filtr dolnoprzepustowy, kompensując braki w paśmie basowym bez wpływu na średnie i wysokie tony. Może być również stosowane jako zabezpieczenie głośników przed przeciążeniem przy użyciu mocniejszych wzmacniaczy.
Zasada działania
Urządzenie zwiększa intensywność basów średnio o 6 do 10 decybeli w zakresie poniżej 150 cykli (Hz). Działanie to pozwala małym głośnikom imitować brzmienie znacznie większych kolumn. Urządzenie nie wymaga zasilania zewnętrznego.
Instalacja i podłączenie
Urządzenie montuje się pomiędzy wyjściem wzmacniacza a wejściem głośnika. Wymiary fizyczne jednostki to około 14,6 cm długości (z uchwytami montażowymi), 7,3 cm szerokości i 6,7 cm wysokości, co pozwala na montaż z tyłu obudowy głośnika lub wewnątrz szafki sprzętowej.
- Podłączenie standardowe: Wepnij urządzenie w szereg między wzmacniaczem a głośnikiem.
- Opcja z przełącznikiem: Można zastosować przełącznik DPDT (dwubiegunowy, dwupołożeniowy), aby umożliwić szybkie włączanie i wyłączanie efektu wzmocnienia basów w razie potrzeby.
- Zwiększenie efektu: W przypadku głośników 16-omowych można uzyskać pełny wzrost o 10 dB, bocznikując wejście głośnika rezystorem drutowym 16 omów.
Ograniczenia i bezpieczeństwo
Ze względu na straty wtrąceniowe (insertion loss), urządzenie wymaga wzmacniacza o odpowiedniej mocy. Nie zaleca się stosowania go z głośnikami o niskiej efektywności, chyba że są one napędzane wzmacniaczem o wystarczającej mocy (zalecane 50-75 W lub więcej), aby zrekompensować te straty. Przy użyciu z głośnikami o wysokiej efektywności wystarczające są wzmacniacze 15-20 W.
Informacje o producencie
Altec Lansing
Praktyczna pomoc
Typowe problemy
Zastosuj Altec 100A, aby skompensować braki w niskich częstotliwościach poniżej 150 Hz.
Urządzenie działa jako zabezpieczenie; przy zainstalowanym 100A, głośnik 16-omowy 35W może być bezpiecznie podłączony do wzmacniacza 70W.
Upewnij się, że wzmacniacz ma wystarczającą moc, aby pokonać straty wtrąceniowe urządzenia (szczególnie przy głośnikach o niskiej efektywności).
Przed użyciem
- Sprawdź impedancję głośników (urządzenie najlepiej współpracuje z systemami 8-16 omów).
- Upewnij się, że wzmacniacz posiada odpowiedni zapas mocy (zalecane 50W+ dla głośników o niskiej efektywności).
- Przygotuj przełącznik DPDT, jeśli chcesz mieć możliwość pominięcia urządzenia w torze audio.
- W przypadku głośników 16-omowych rozważ użycie rezystora bocznikującego 16 omów dla pełnego efektu 10 dB.
Parametry w praktyce
- Insertion loss
- Strata sygnału wprowadzana przez urządzenie (6 dB dla 16 omów, 10 dB dla 8 omów), którą należy skompensować mocą wzmacniacza.
- Zakres działania
- Efektywne wzmocnienie basów zaczyna się od około 150 Hz i narasta w dół pasma.

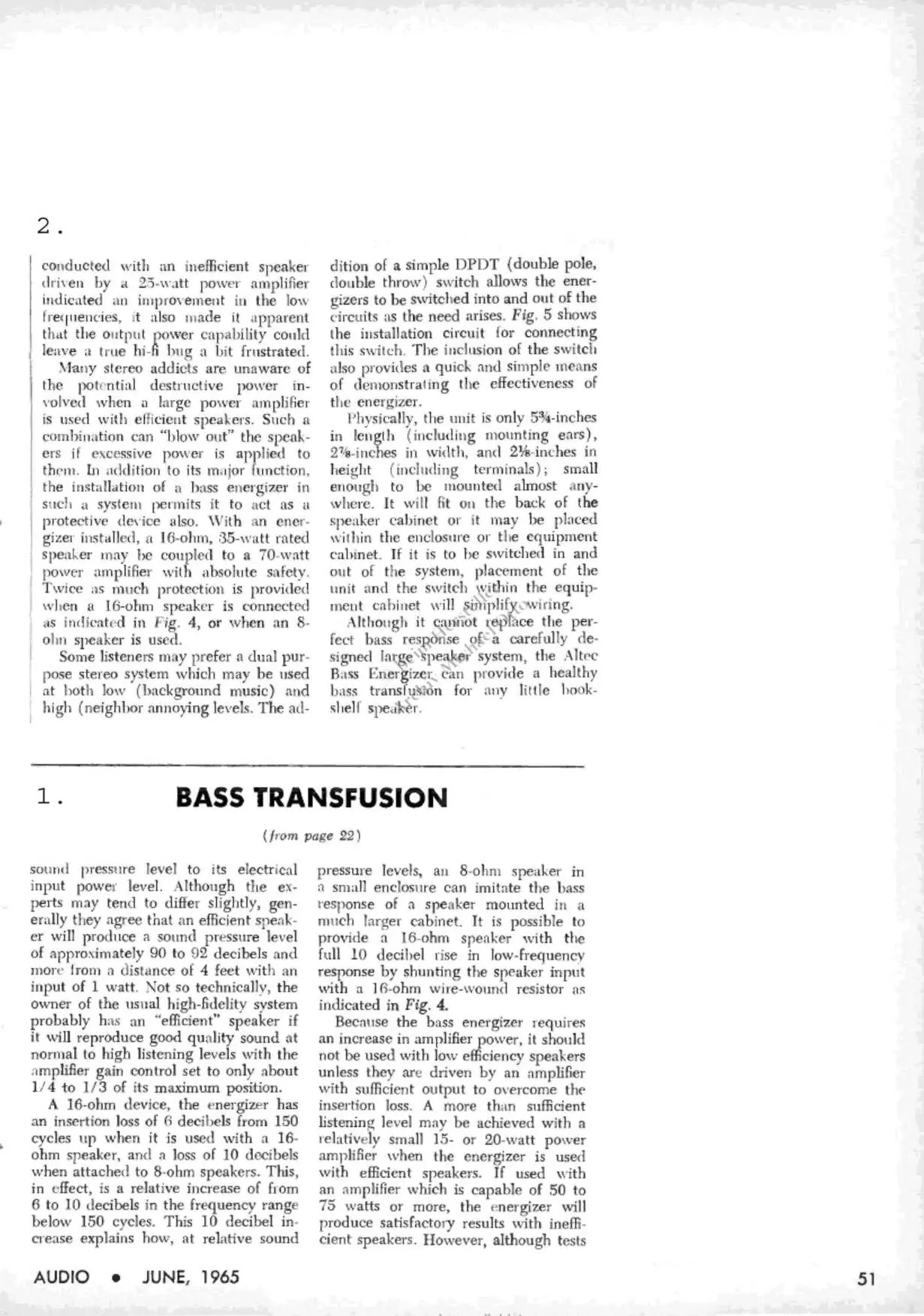

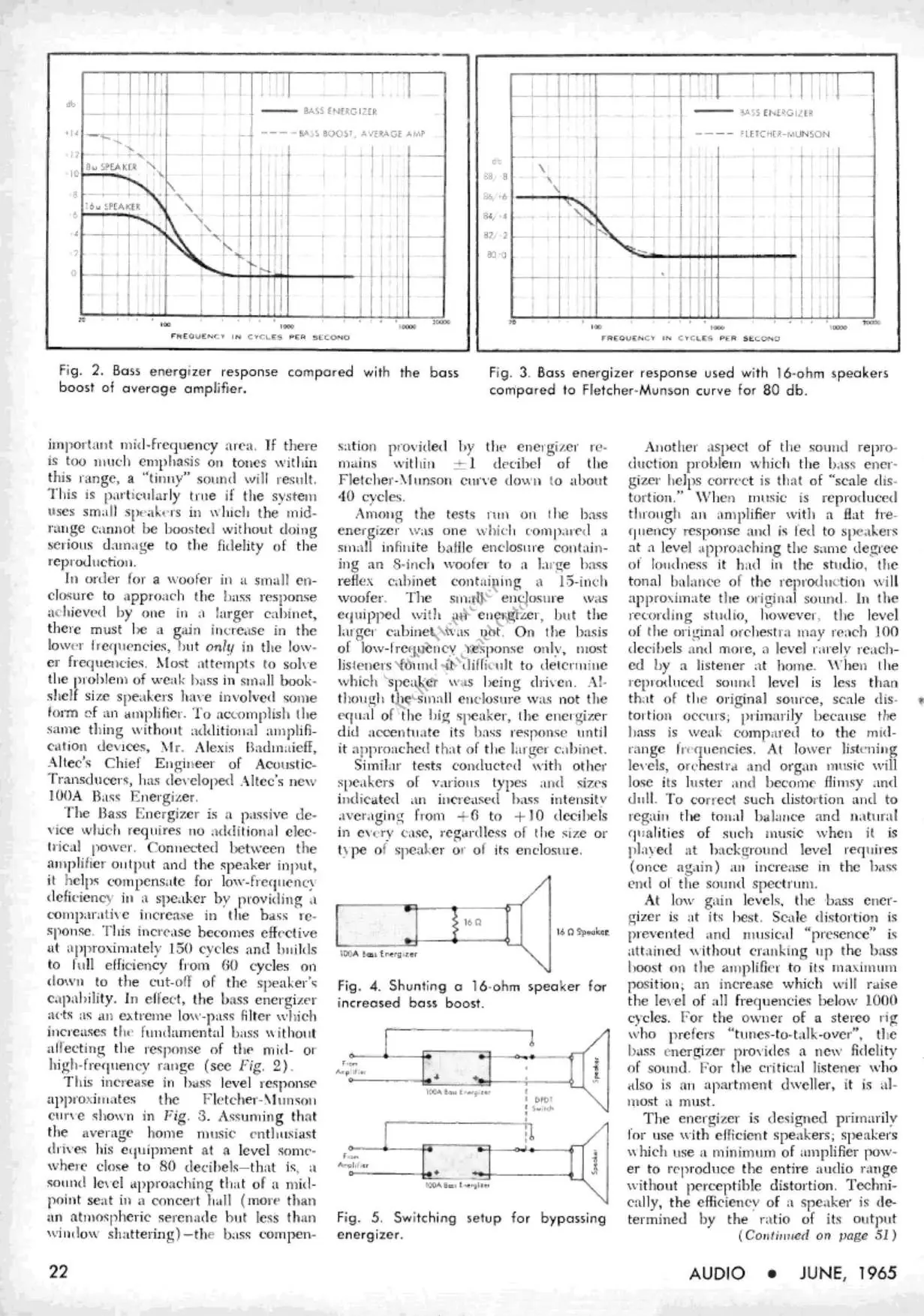

Ilustracje i schematy
- Fig. 4: Schemat podłączenia głośnika 16-omowego z rezystorem bocznikującym dla zwiększenia efektu basu.
- Fig. 5: Schemat instalacji z przełącznikiem DPDT umożliwiającym włączanie/wyłączanie urządzenia z toru audio.
Zgodność modelu
- Zaprojektowany głównie dla głośników typu bookshelf.
- Wymaga wzmacniaczy o odpowiedniej mocy wyjściowej do skompensowania strat wtrąceniowych.
