Instrukcja obsługi ładowarki akumulatorów Amazon Basics 12V
Szybki przewodnik po ładowarce akumulatorów Amazon Basics 12V (model AB107). Dowiedz się, jak bezpiecznie podłączyć urządzenie, zrozumieć wskaźniki LED, rozwiązywać problemy i dbać o akumulator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ładowarka Amazon Basics 12V (model AB107) jest przeznaczona wyłącznie do ładowania akumulatorów kwasowo-ołowiowych (STD lub AGM) o napięciu 6V i 12V. Urządzenie nie jest przeznaczone do zasilania systemów niskonapięciowych innych niż rozruchowe ani do ładowania baterii suchych (typowych baterii domowych). Przed użyciem należy upewnić się, że obszar ładowania jest dobrze wentylowany, a klemy akumulatora czyste.

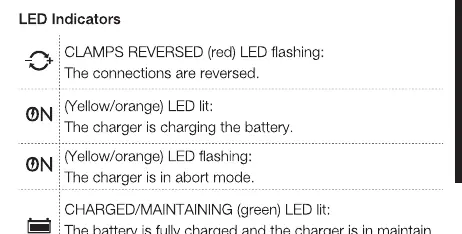

Wskaźniki LED
Panel sterowania informuje o stanie pracy urządzenia za pomocą diod:
- CLAMPS REVERSED (czerwona, migająca): Połączenia są odwrotne.
- Dioda żółta/pomarańczowa (świeci): Ładowarka ładuje akumulator.
- Dioda żółta/pomarańczowa (miga): Ładowarka jest w trybie przerwania (abort mode).
- CHARGED/MAINTAIN (zielona, świeci): Akumulator jest w pełni naładowany, ładowarka przeszła w tryb podtrzymania.
Podłączanie akumulatora
Akumulator w pojeździe:
- Wyłącz wszystkie akcesoria pojazdu.
- Upewnij się, że maska jest otwarta.
- Wyczyść klemy akumulatora.
- Ułóż przewody z dala od wentylatorów, pasków i innych ruchomych części.
- Podłącz zaciski zgodnie z polaryzacją (czerwony do dodatniego, czarny do ujemnego lub masy pojazdu).
- Podłącz ładowarkę do gniazdka elektrycznego.
Akumulator poza pojazdem:
- Umieść akumulator w dobrze wentylowanym miejscu.
- Wyczyść klemy.
- Podłącz zaciski zgodnie z polaryzacją.
- Podłącz ładowarkę do zasilania.
Czyszczenie i konserwacja
Po każdym użyciu wyczyść zaciski z resztek kwasu akumulatorowego, aby zapobiec korozji. Obudowę ładowarki można przecierać miękką szmatką. Przechowuj urządzenie w chłodnym i suchym miejscu, z dala od metalowych przedmiotów. Nie przechowuj zacisków złączonych ze sobą.
Rozwiązywanie problemów
Jeśli ładowarka nie włącza się, sprawdź, czy gniazdko AC jest sprawne i czy przewody nie są poluzowane. Jeśli dioda żółta/pomarańczowa miga, oznacza to, że ładowanie nie może zostać ukończone – sprawdź stan akumulatora i w razie potrzeby wymień go na nowy. Brak iskry przy zetknięciu zacisków jest zjawiskiem normalnym, wynikającym z funkcji auto-startu.
Praktyczna pomoc
Typowe problemy
Brak iskry przy zetknięciu klem
To normalne zachowanie. Urządzenie posiada funkcję auto-startu i nie podaje prądu, dopóki nie wykryje prawidłowo podłączonego akumulatora.
Ładowarka nie włącza się
Sprawdź, czy gniazdko AC jest pod napięciem, upewnij się, że połączenia są poprawne i sprawdź stan akumulatora.
Dioda żółta/pomarańczowa miga
Ładowanie zostało przerwane. Nie próbuj kontynuować ładowania tego akumulatora; sprawdź jego stan i w razie potrzeby wymień.
Przed użyciem
- Sprawdź, czy akumulator to 6V lub 12V kwasowo-ołowiowy (STD lub AGM).
- Upewnij się, że obszar ładowania jest dobrze wentylowany.
- Wyczyść klemy akumulatora przed podłączeniem.
- Sprawdź, czy przewody zasilające nie są uszkodzone.
- Wyłącz wszystkie akcesoria w pojeździe przed rozpoczęciem ładowania.
Parametry w praktyce
- Napięcie wejściowe
- 120V, 60Hz, 2.2A.
- Napięcie wyjściowe
- 6V lub 12V (automatyczne wykrywanie).
- Prąd wyjściowy
- 8A (dla 12V) / 2A (dla 6V).
Zgodność modelu
- Tylko dla akumulatorów kwasowo-ołowiowych (STD lub AGM).
- Nie używać do akumulatorów suchych (baterii domowych).
- Nie używać do zastosowań przemysłowych.
