Instrukcja obsługi czujki dualnej AMC MOUSE 02 / MOUSE 02/P
Instrukcja instalacji i konfiguracji czujki dualnej AMC MOUSE 02 oraz MOUSE 02/P. Dowiedz się, jak poprawnie zamontować urządzenie, skonfigurować parametry pracy oraz przeprowadzić testy autodiagnostyczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie
AMC MOUSE 02 to cyfrowa czujka dualna (PIR + mikrofalowa) z funkcją antymaskowania, przeznaczona do systemów zabezpieczeń. Urządzenie wykorzystuje zaawansowany system analizy ruchu, który bierze pod uwagę prędkość i intensywność przemieszczania się obiektu, co pozwala skutecznie odróżnić rzeczywiste wtargnięcie od powtarzalnych ruchów, redukując liczbę fałszywych alarmów. Czujka posiada w pełni cyfrową kompensację temperatury, zasięg detekcji do 15 metrów oraz kąt widzenia 90 stopni. Dostępna jest również wersja MOUSE 02/P odporna na zwierzęta do 15 kg.
Instalacja
Zalecana wysokość montażu czujki wynosi 2 metry. Aby otworzyć obudowę, należy użyć cienkiego śrubokręta, naciskając zatrzask na spodzie urządzenia. Po otwarciu należy wyjąć płytkę drukowaną (PCB) z podstawy, a następnie przebić otwory montażowe w wyznaczonych punktach lub użyć opcjonalnego uchwytu przegubowego. Przewody należy przeprowadzić przez prowadnicę z tyłu obudowy i wyprowadzić górnym otworem, a następnie podłączyć zgodnie ze schematem.
Uruchomienie i autodiagnostyka
Po włączeniu zasilania urządzenie przechodzi fazę rozgrzewania (WARM UP), która trwa około 1 minutę. W tym czasie diody LED migają naprzemiennie. Po zakończeniu stabilizacji można przeprowadzić test zasięgu i detekcji maskowania. Czujka wyposażona jest w system autodiagnostyki, który co 10 godzin sprawdza stan czujnika PIR, mikrofali oraz zasilania. W przypadku wykrycia awarii, aktywowane jest wyjście FAULT, a dioda LED sygnalizuje rodzaj problemu: zielona migająca (awaria mikrofali), pomarańczowa migająca (awaria PIR) lub krótki czerwony impuls (problemy z zasilaniem).
Konfiguracja i konserwacja
Konfiguracja odbywa się za pomocą przełączników DIP-switch. DIP1 włącza diody LED testu przejścia, DIP2 ustawia licznik impulsów, DIP3 reguluje zasięg (7m lub 15m), a DIP4 pozwala na rozdzielenie sygnałów alarmu i awarii (uwaga: włączenie DIP4 powoduje utratę certyfikacji IMQ). Zaleca się testowanie poprawności działania systemu alarmowego przynajmniej raz w miesiącu. Należy pamiętać, aby nie zasłaniać pola widzenia czujki.
Informacje o producencie
AMC Elettronica
Praktyczna pomoc
Typowe problemy
Wykryto awarię modułu mikrofalowego.
Wykryto awarię czujnika podczerwieni (PIR).
Napięcie zasilania jest poza zakresem (poniżej 9.5V lub powyżej 15V).
System detekcji jest skompromitowany lub czujka jest maskowana.
Przed użyciem
- Upewnij się, że wysokość montażu wynosi 2 metry.
- Sprawdź, czy pole widzenia czujki nie jest zasłonięte.
- Ustaw przełączniki DIP zgodnie z wymaganym zasięgiem i trybem pracy.
- Upewnij się, że zasilanie mieści się w zakresie 9.5-15V DC.
- Po włączeniu zasilania odczekaj 1 minutę na zakończenie fazy WARM UP.
Parametry w praktyce
- Zasięg (Coverage)
- Maksymalny obszar detekcji wynosi 15 metrów.
- Napięcie zasilania
- Urządzenie pracuje w zakresie 9.5V - 15V DC.
- Temperatura pracy
- Czujka może pracować w zakresie od -10°C do +55°C.
- Częstotliwość mikrofal
- Dostępne częstotliwości: 9.3 GHz, 9.9 GHz oraz 10.525 GHz.
Ilustracje i schematy

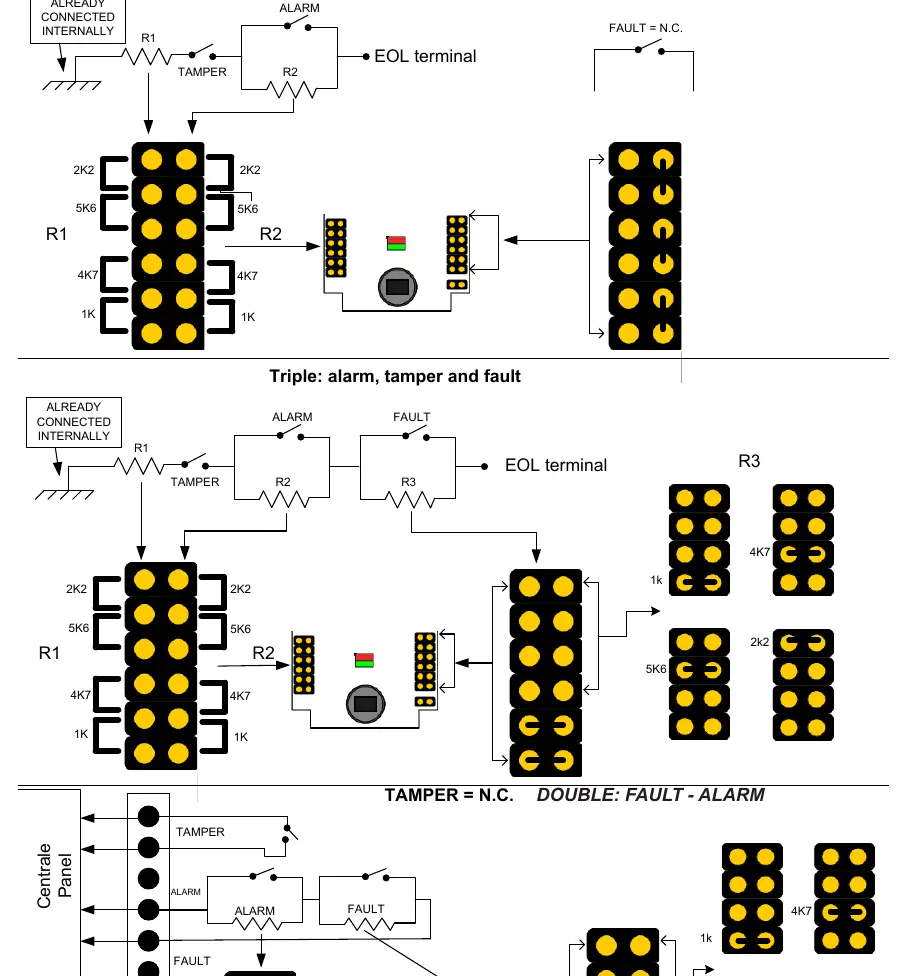

- Schemat połączeń EOL pozwala na konfigurację linii alarmowej, sabotażowej i awarii w różnych kombinacjach (Double/Triple).

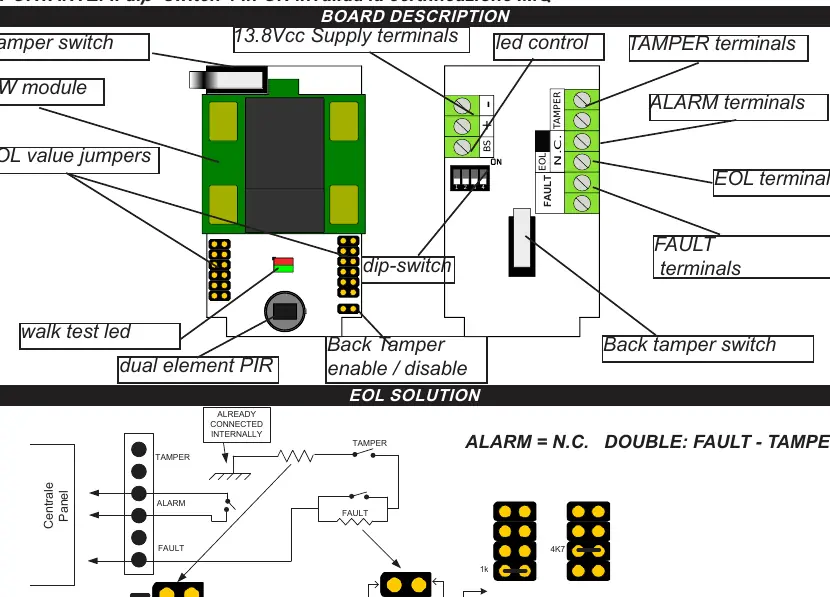

- Widok wnętrza pokazuje punkty montażowe oraz lokalizację modułów PIR i mikrofalowego.
- Wykresy zasięgu pokazują charakterystykę soczewki dla wersji standardowej i odpornej na zwierzęta.
Zgodność modelu
- Wersja MOUSE 02/P jest odporna na zwierzęta do 15 kg (nie posiada certyfikatu IMQ).
- Włączenie DIP-switch 4 powoduje utratę certyfikacji IMQ.
- Urządzenie spełnia wymagania normy EN 50131-2-4 Grade 3 Class 2.
