Instrukcja montażu lampy ściennej zewnętrznej American Lighting Association 71265-66 Harbor View
Kompletny przewodnik instalacji i konserwacji zewnętrznej lampy ściennej Harbor View 1-Light. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę oraz wymienić źródło światła.
Spis treści
Przygotowanie do instalacji
Przed przystąpieniem do jakichkolwiek prac elektrycznych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku automatycznym. Jest to kluczowy krok dla zapewnienia bezpieczeństwa użytkownika. Po wyłączeniu zasilania należy usunąć starą oprawę oświetleniową wraz z jej elementami montażowymi. Rozpakuj nową lampę i upewnij się, że wszystkie części są obecne, zachowując ostrożność, aby nie zgubić drobnych elementów montażowych.
Montaż płyty montażowej
Przymocuj płytę montażową do puszki przyłączeniowej za pomocą odpowiednich śrub. Należy zwrócić szczególną uwagę, aby strona płyty oznaczona jako GND była skierowana na zewnątrz. Prawidłowe zamocowanie płyty jest fundamentem stabilności całej konstrukcji lampy.
Podłączenie przewodów
Podłącz przewody elektryczne zgodnie ze schematem, używając dostarczonych złączy. Upewnij się, że wszystkie połączenia są pewne i zabezpieczone. Jeśli puszka przyłączeniowa posiada przewód uziemiający (zielony lub miedziany), należy do niego podłączyć przewód uziemiający lampy. W przeciwnym razie należy podłączyć przewód uziemiający lampy bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby. Po zakończeniu podłączania ostrożnie wsuń przewody do wnętrza puszki.
Wykończenie instalacji i uszczelnienie
Umieść płytę tylną na płycie montażowej i zabezpiecz ją dwiema śrubami, dokręcając je do oporu. Aby zapobiec przedostawaniu się wilgoci do puszki przyłączeniowej, co mogłoby doprowadzić do zwarcia, należy użyć przezroczystego uszczelniacza silikonowego. Należy obrysować zewnętrzną krawędź płyty tylnej tam, gdzie styka się ona ze ścianą, pozostawiając jednak wolną przestrzeń na dole, aby umożliwić odpływ ewentualnej wilgoci.
Wymiana źródła światła i konserwacja
Lampa jest przystosowana do pracy z jedną żarówką o średnim gwincie o mocy do 60 W lub jej odpowiednikiem LED/CFL. Nie należy przekraczać maksymalnej mocy znamionowej. W przypadku konieczności wymiany szkła, należy odkręcić śruby dolnej pokrywy, wyjąć uszczelki, włożyć nowe szkło, a następnie ponownie zabezpieczyć pokrywę. Urządzenie posiada certyfikat ETL dla zastosowań w miejscach narażonych na wilgoć.
Informacje o producencie
American Lighting Association
Praktyczna pomoc
Typowe problemy
Zastosuj uszczelniacz silikonowy wokół krawędzi płyty tylnej, pozostawiając dolną część otwartą dla odpływu wody.
Podłącz przewód uziemiający lampy bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Sprawdź kompletność części
- Upewnij się, że płyta montażowa jest skierowana stroną GND na zewnątrz
- Przygotuj uszczelniacz silikonowy
- Sprawdź czy żarówka nie przekracza 60W
Parametry w praktyce
- Maksymalna moc
- 60W (nie przekraczać dla bezpieczeństwa)
- Zastosowanie
- Miejsca narażone na wilgoć (ETL listed)
Ilustracje i schematy

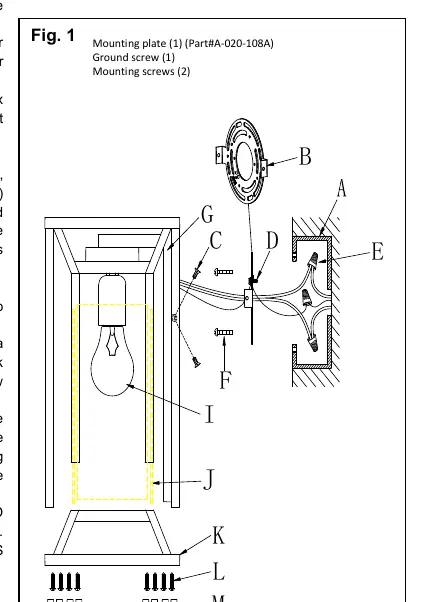

- Fig 1: Schemat montażu płyty do ściany i mocowania obudowy
