Instrukcja obsługi młynka do odpadów American Standard 10-US-AS-3
Szybki przewodnik po instalacji i obsłudze młynka do odpadów American Standard 10-US-AS-3. Dowiedz się, jak zamontować urządzenie, podłączyć zmywarkę, wykonać instalację elektryczną oraz jak rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy młynków do odpadów marki American Standard. Urządzenie jest przeznaczone wyłącznie do pracy z napięciem 110-120 V, 60 Hz. Przed przystąpieniem do instalacji należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub obrażeń ciała. W przypadku problemów technicznych prosimy o kontakt z obsługą klienta pod numerem 1-833-776-0014.
Demontaż starego urządzenia
Przed rozpoczęciem prac należy odłączyć zasilanie elektryczne. Jeśli stary młynek posiada ten sam system montażowy (3-śrubowy), można go wykorzystać ponownie. W przeciwnym razie należy:
- Podstawić pojemnik pod młynek, aby zebrać resztki wody.
- Odłączyć przewód odpływowy za pomocą klucza do rur.
- Obrócić pierścień montażowy w lewo, aby odłączyć młynek od kołnierza zlewu.
- Zdemontować pozostałe elementy montażowe ze zlewu i dokładnie oczyścić powierzchnię.
Instalacja zespołu montażowego
Montaż wymaga zachowania odpowiedniej kolejności części: kołnierz zlewu, uszczelka, pierścień wsporczy, górny pierścień montażowy, śruby montażowe, pierścień ustalający, pierścień amortyzujący i dolny pierścień montażowy. Należy użyć kitu hydraulicznego pod kołnierzem zlewu, aby zapewnić szczelność. Po umieszczeniu kołnierza w zlewie, należy go dociążyć (np. młynkiem) i dokręcić śruby montażowe od spodu.
Podłączenie zmywarki i odpływu
Jeśli używasz zmywarki, należy wybić zaślepkę wlotu zmywarki w młynku za pomocą tępego narzędzia (np. drewnianego kołka). Podłącz wąż zmywarki za pomocą zacisku. Następnie podłącz kolanko odpływowe do młynka, używając uszczelki i nakrętki, a całość połącz z syfonem.

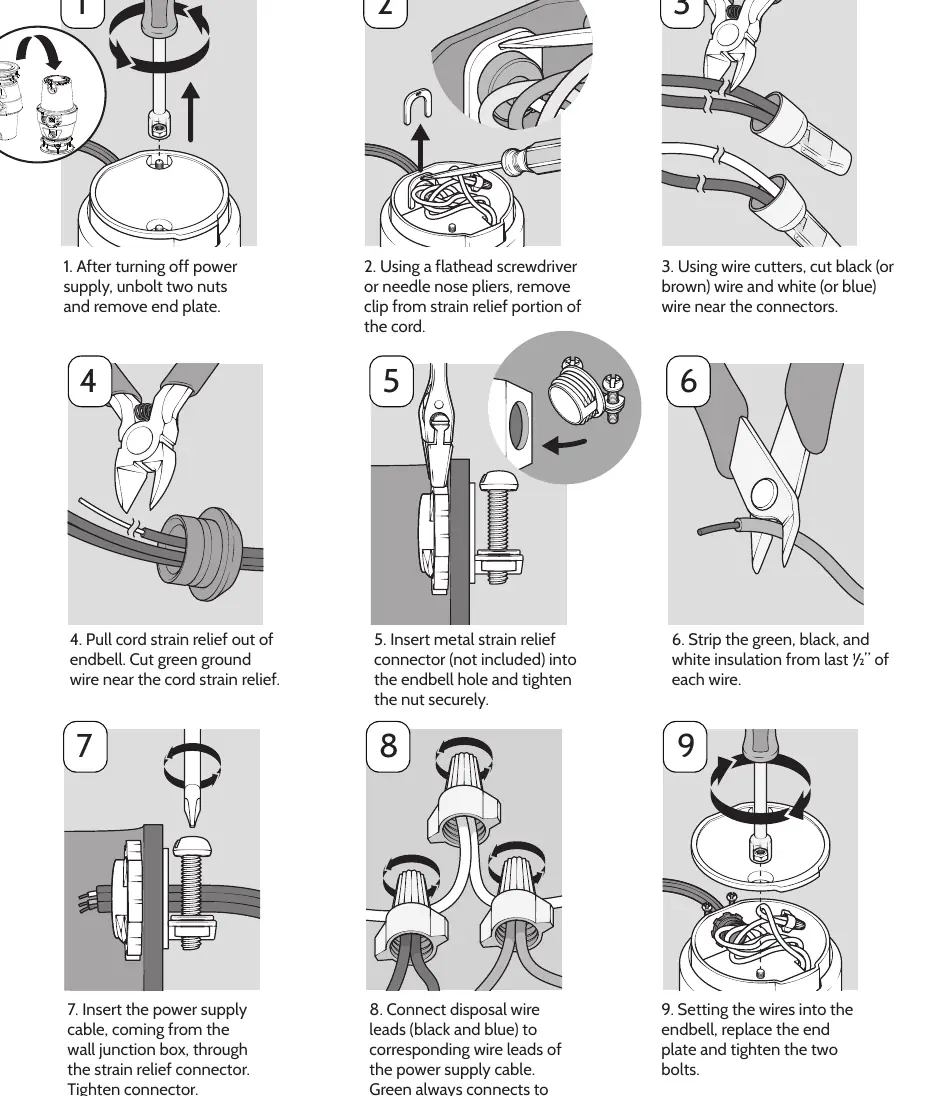

Instalacja elektryczna
Urządzenie może być podłączone za pomocą wtyczki (jeśli jest wyposażone w przewód zasilający) lub na stałe. W przypadku instalacji stałej należy:
- Odłączyć zasilanie w skrzynce bezpiecznikowej.
- Otworzyć puszkę przyłączeniową i podłączyć przewody zgodnie z instrukcją (biały do białego/niebieskiego, czarny do czarnego/brązowego, uziemienie do zielonej śruby).
- Zabezpieczyć przewody w puszce i zamknąć pokrywę.
Obsługa młynka
Aby uruchomić młynek: włącz zimną wodę, a następnie przełącznik młynka. Wrzucaj odpady spożywcze (resztki, obierki, fusy). Po zakończeniu mielenia pozwól wodzie płynąć jeszcze przez około 15 sekund, aby przepłukać odpływ. Nie używaj gorącej wody podczas mielenia.
Czyszczenie i konserwacja
Młynek jest samooczyszczający i nie wymaga smarowania. Nigdy nie wlewaj do środka żrących środków do udrażniania rur, ponieważ mogą one uszkodzić metalowe elementy. Osady mineralne mogą powodować powstawanie rdzy na talerzu, co jest zjawiskiem normalnym.
Rozwiązywanie problemów
W przypadku zacięcia (głośna praca lub brak obrotów), wyłącz urządzenie i użyj drewnianego trzonka, aby ręcznie obrócić talerz i usunąć przedmiot. Jeśli młynek nie startuje, sprawdź przycisk resetu (czerwony przycisk na obudowie) oraz bezpieczniki w domu.
Informacje o producencie
American Standard
Praktyczna pomoc
Typowe problemy
Młynek nie startuje
Sprawdź zasilanie, bezpieczniki oraz przycisk resetu na obudowie młynka. Upewnij się, że talerz obraca się swobodnie.
Głośna praca
Prawdopodobnie do środka wpadł obcy przedmiot (łyżka, nakrętka). Wyłącz młynek, usuń przedmiot za pomocą szczypiec.
Wyciek z góry
Sprawdź osadzenie kołnierza zlewu, uszczelkę lub dokręcenie pierścienia wsporczego.
Talerz się nie obraca
Wyłącz urządzenie. Użyj drewnianego trzonka, aby ręcznie obrócić talerz i usunąć blokadę.
Przed użyciem
- Upewnij się, że młynek jest pusty przed użyciem zmywarki.
- Sprawdź, czy w komorze nie ma obcych przedmiotów (metal, szkło, plastik).
- Upewnij się, że osłona przeciwbryzgowa jest na swoim miejscu.
- Włącz zimną wodę przed uruchomieniem młynka.
- Upewnij się, że wtyczka jest prawidłowo podłączona do uziemionego gniazdka.
Parametry w praktyce
- 110-120 Volt, 60 Hz
- Wymagane parametry zasilania sieciowego.
Ilustracje i schematy
- Schemat montażu pokazuje kolejność części: kołnierz, uszczelka, pierścień wsporczy, pierścień montażowy.
- Schemat podłączenia zmywarki wskazuje na konieczność użycia zacisku węża.
- Schemat blokowania pierścienia montażowego pokazuje, jak zablokować młynek na kołnierzu.
Zgodność modelu
- Modele AS-7 i AS-12 zawierają dodatkową osłonę Silver Guard.
- Urządzenie wymaga gniazdka sterowanego przełącznikiem.
