Instrukcja obsługi pirometru przenośnego AMETEK Cyclops 100L

Szybki przewodnik po obsłudze pirometru AMETEK Cyclops 100L. Zawiera informacje o konfiguracji, trybach pomiarowych, ustawieniach emisyjności, komunikacji Bluetooth/USB oraz rozwiązywaniu problemów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Budowa pirometru Cyclops Strona 9 Wyświetlacz w trybie Operator Emissivity Strona 26 Montaż gumowej obudowy Strona 51

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy serii przenośnych pirometrów na podczerwień AMETEK Cyclops (modele 100L, 160L, 390L, 055L). Urządzenia służą do bezdotykowego pomiaru temperatury. Przed użyciem należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, w tym zakazem patrzenia przez przyrząd bezpośrednio na słońce.

Opis urządzenia

Pirometr wyposażony jest w wyświetlacz LCD, klawiaturę, pierścień ustawiania ostrości (z wyjątkiem modelu 055L), spust pomiarowy oraz złącze USB. Wewnątrz uchwytu znajduje się antena Bluetooth. Zasilanie zapewnia bateria 9V PP3 lub złącze USB.

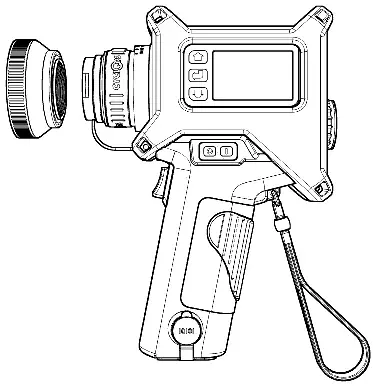

Budowa pirometru Cyclops
Budowa pirometru Cyclops

Pierwsze uruchomienie i zasilanie

Przed włożeniem baterii należy wyłączyć urządzenie. Pokrywa baterii znajduje się na górnej powierzchni obudowy. Po włożeniu baterii należy ustawić datę i godzinę w menu, co pozwoli na poprawne rejestrowanie pomiarów.

Obsługa i tryby pracy

Urządzenie posiada trzy główne tryby pracy wyświetlacza: Measure Mode (pomiar), Menu Mode (konfiguracja) oraz Route Mode (tryb tras pomiarowych). Dostępne są różne metody wyzwalania pomiaru: Classic, Burst, Latched oraz Route. W trybie pomiaru (Measure Mode) urządzenie może wyświetlać wartości Peak (szczytowa), Continuous (ciągła), Average (średnia) oraz Valley (dolina).

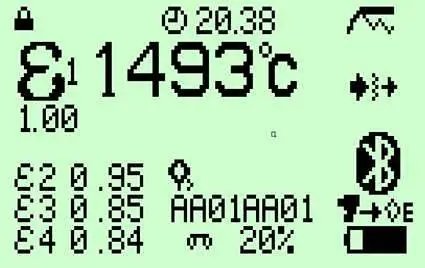

Wyświetlacz w trybie Operator Emissivity
Wyświetlacz w trybie Operator Emissivity

Ustawienia i konfiguracja

Menu pozwala na konfigurację parametrów takich jak: emisyjność (0.10 do 1.20), jednostki temperatury (°C, °F, K, °R), kompensacja okna, alarmy (wysoki/niski) oraz ustawienia podświetlenia i dźwięku. Wartości emisyjności można dostosować do konkretnego materiału, korzystając z tabeli w instrukcji lub procedury wyznaczania in-situ.

Konserwacja

Urządzenie wymaga minimalnej konserwacji. Należy dbać o czystość soczewki, używając miękkiej ściereczki i płynu do czyszczenia optyki. Należy regularnie sprawdzać stan obudowy i spustu. W przypadku awarii nie należy podejmować prób naprawy samodzielnie, lecz skontaktować się z serwisem AMETEK Land.

Montaż gumowej obudowy
Montaż gumowej obudowy

Rozwiązywanie problemów

W przypadku wystąpienia błędów, kody są wyświetlane na ekranie. Błąd 1 oznacza nieznany typ urządzenia, błąd 2 utratę danych kalibracyjnych, a błąd 3 utratę ustawień użytkownika. W przypadku błędów 1 i 2 należy skontaktować się z serwisem.

Informacje o producencie

AMETEK, Inc.

Profil marki
Strona producenta https://www.ametek.com Wsparcie https://www.ametek.com/contact Manuale producenta https://www.ametek-land.com

Praktyczna pomoc

Typowe problemy

Urządzenie nie włącza się

Zresetuj urządzenie, naciskając jednocześnie przyciski On i Off. Uwaga: spowoduje to zresetowanie zegara wewnętrznego.

Błąd 1 (Unknown Cyclops Type)

Urządzenie nie może wykonać żadnej funkcji. Skontaktuj się z serwisem AMETEK Land w celu naprawy.

Błąd 2 (Lost Calibration Data)

Wyświetlacz jest odwrócony, a odczyty są nieprawidłowe. Skontaktuj się z serwisem AMETEK Land w celu naprawy.

Błąd 3 (Lost User Setting)

Ustawienia powróciły do wartości fabrycznych. Należy ponownie wprowadzić preferowane ustawienia użytkownika.

Przed użyciem

  • Sprawdź stan naładowania baterii.
  • Ustaw poprawną datę i godzinę w menu.
  • Wybierz odpowiedni tryb wyzwalania (Classic, Burst, Latched lub Route).
  • Ustaw poprawną emisyjność dla mierzonego materiału.
  • Upewnij się, że soczewka jest czysta i nieuszkodzona.
  • W razie potrzeby włącz kompensację okna.

Parametry w praktyce

Zakres temperatur (100L)
600 do 3000 °C (1112 do 5432 °F).
Pole widzenia
9° (180:1 do 98% energii).
Czas odpowiedzi
30 ms.
Stopień ochrony
IP40.

Ilustracje i schematy

  • Fig. 3-1: Schemat budowy pirometru z oznaczeniem elementów (wyświetlacz, klawiatura, pierścień ostrości, złącze USB).
  • Fig. 7-7: Struktura menu urządzenia.
  • Fig. 9-1: Przykład pomiaru przez okno (wymaga ustawienia kompensacji okna).
  • Fig. 12-10 do 12-12: Procedura montażu opcjonalnej gumowej obudowy przemysłowej.

Zgodność modelu

  • Model 055L posiada stałą ogniskową 5 metrów i nie posiada pierścienia ostrości.
  • Modele 100L, 160L, 390L posiadają zmienną ogniskową od 1m do nieskończoności.
  • Bluetooth i USB nie powinny być używane jednocześnie do transmisji danych.
  • Podświetlenie wyświetlacza nie jest dostępne przy zasilaniu z USB.
