Instrukcja obsługi subwoofera AMP MASS 1000 12D2 V2
Poznaj parametry techniczne, zalecenia dotyczące doboru wzmacniacza, schematy okablowania oraz wytyczne dotyczące obudowy dla subwoofera AMP MASS 1000 12D2 V2.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy subwoofera AMP MASS 1000 12D2 V2. Kluczowe jest odpowiednie dobranie wzmacniacza (o mocy RMS 1,5-2 razy większej niż moc subwoofera) oraz przeprowadzenie procesu rozgrzewania głośnika przez 50 godzin na średniej mocy. Należy również przestrzegać zaleceń dotyczących obudowy i ustawień filtra.
Specyfikacja techniczna
- Średnica: 12 cali (300 mm)
- Impedancja: 2 Ohm + 2 Ohm
- Moc nominalna: 1000 W
- Pasmo przenoszenia: 31 Hz – 800 Hz
- Cewka: 3 cale (75 mm) BASV dual
- Magnes: 190x20 mm x 2 Y35 Ferryt
Wytyczne dotyczące użytkowania
Aby zapewnić długą żywotność i najlepszą jakość dźwięku, przestrzegaj następujących ustawień:
- Głośność jednostki sterującej: nie powinna przekraczać 80%.
- Czułość wzmacniacza (GAIN): ustawić na 50%.
- Filtr Subsonic: ustawić 5 Hz poniżej częstotliwości strojenia portu.
- Filtr dolnoprzepustowy (LPF): 63–80 Hz.
- Bassboost: 0.

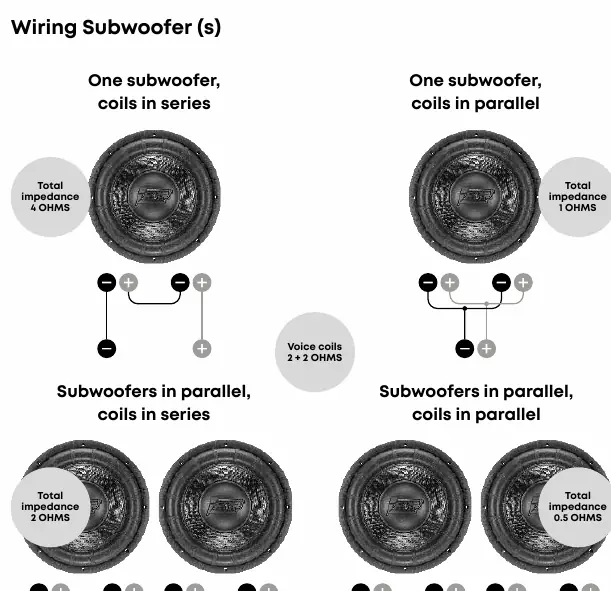

Schematy połączeń
Subwoofer posiada podwójną cewkę, co pozwala na różne konfiguracje połączeń:
- Szeregowe: dla uzyskania wyższej impedancji.
- Równoległe: dla uzyskania niższej impedancji.
- Możliwe jest łączenie wielu subwooferów w systemy szeregowo-równoległe.
Zalecane obudowy
Dla uzyskania optymalnych parametrów akustycznych zaleca się stosowanie obudowy typu bass-reflex:
- Objętość netto: 57 litrów.
- Wymiary zewnętrzne: 640 x 322 x 454 mm.
- Wymiary portu szczelinowego: 63 x 292 x 660 mm.
- Częstotliwość strojenia (Fb): 35 Hz.
Ważne: Używaj materiału o grubości 15 mm. Objętości podane w instrukcji są objętościami netto (bez uwzględnienia wyporności portu i wzmocnień).
Praktyczna pomoc
Typowe problemy
Dobierz wzmacniacz o mocy RMS 1,5-2 razy większej niż moc subwoofera, aby zapewnić zapas mocy i uniknąć przesterowania.
Upewnij się, że subwoofer został odpowiednio 'rozgrzany' przez 50 godzin pracy na średniej mocy, aby zawieszenie i cewka osiągnęły pełną elastyczność.
Przed użyciem
- Dobierz wzmacniacz o odpowiedniej mocy RMS.
- Zaplanuj konfigurację cewek (szeregowa lub równoległa) zgodnie z impedancją wzmacniacza.
- Przygotuj obudowę o zalecanej objętości 57 litrów.
- Ustaw filtr Subsonic 5 Hz poniżej częstotliwości strojenia portu.
- Upewnij się, że subwoofer jest solidnie zamocowany w miejscu instalacji.
Parametry w praktyce
- Moc nominalna
- 1000 W (moc ciągła).
- Pasmo przenoszenia
- 31 Hz – 800 Hz (zakres częstotliwości pracy).
Ilustracje i schematy
- Schematy pokazują różne konfiguracje połączeń cewek: szeregowe i równoległe dla jednego lub dwóch subwooferów.
- Rysunek obudowy wskazuje wymiary zewnętrzne oraz wymiary portu szczelinowego.
Zgodność modelu
- Zalecana objętość obudowy: 57 litrów.
- Grubość materiału obudowy: 15 mm (wymagana dla sztywności).
