Instrukcja obsługi płytki ewaluacyjnej Analog Devices EVAL-LT8418-AZ
Szybki przewodnik po płytce ewaluacyjnej EVAL-LT8418-AZ z przetwornikiem GaN 100V. Zawiera procedurę uruchomienia, konfigurację trybów pracy, ustawienia LDO, parametry techniczne oraz wskazówki dotyczące zarządzania termicznego.
Spis treści
Najważniejsze informacje z instrukcji
Płytka ewaluacyjna EVAL-LT8418-AZ służy do testowania sterownika LT8418 w konfiguracji półmostka z dwoma tranzystorami GaN 100V. Dokument zawiera procedury podłączenia, konfiguracji trybów pracy (pojedynczy lub podwójny sygnał PWM) oraz wytyczne dotyczące zarządzania termicznego przy wysokich obciążeniach.
Procedura szybkiego startu
- Przy wyłączonym zasilaniu podłącz zasilacz wejściowy do zacisków VIN i GND, zasilacz pomocniczy do AUX INPUT i GND, a obciążenie do VOUT i GND.
- Podłącz wyjście generatora funkcyjnego do pinów INT i GND złącza J1.
- Włącz zasilanie pomocnicze ustawione na 6V.
- Ustaw generator funkcyjny na sygnał 5V, 1MHz, 50% wypełnienia.
- Włącz zasilanie wejściowe (0V, limit 7A) i powoli zwiększaj napięcie do 48V.
- Sprawdź, czy napięcie wyjściowe wynosi 24V (±5%).
- Po zakończeniu testów wyłącz urządzenia w kolejności: obciążenie elektroniczne, zasilacz wejściowy, generator funkcyjny, zasilacz pomocniczy.
Konfiguracja trybów pracy
Płytka domyślnie pracuje w trybie pojedynczego wejścia PWM. Aby przejść na tryb podwójnego wejścia PWM, wymagane są modyfikacje sprzętowe: usunięcie rezystora R5 oraz zwarcie R7, R3 i R6 rezystorami 0Ω. W tym trybie należy zachować szczególną ostrożność, aby uniknąć zwarć (shoot-through).
Zarządzanie termiczne
Przy wysokich częstotliwościach przełączania i dużym obciążeniu tranzystory GaN mogą się znacząco nagrzewać. Zaleca się stosowanie radiatora (np. 527-45AB) z podkładką termiczną na górnej warstwie płytki, aby zapewnić odpowiednie odprowadzanie ciepła.
Wskazówki pomiarowe
Do pomiarów wysokich częstotliwości zaleca się stosowanie sond różnicowych o wysokiej prędkości (np. Tektronix IsoVu). Przy pomiarach innych węzłów należy używać sond pasywnych z krótkimi sprężynami uziemiającymi, aby zminimalizować indukcyjność pasożytniczą.
Informacje o producencie
Analog Devices, Inc.
Praktyczna pomoc
Typowe problemy
Zastosuj radiator z podkładką termiczną na górnej warstwie płytki lub zapewnij wymuszony przepływ powietrza.
Użyj sprężyny uziemiającej przy sondzie, aby uniknąć indukcyjności pasożytniczej długiego przewodu masy.
Wymagane jest precyzyjne sterowanie sygnałami zewnętrznymi, ponieważ układ dead-time jest pomijany.
Przed użyciem
- Sprawdź, czy zasilanie wejściowe jest wyłączone przed podłączeniem.
- Upewnij się, że zasilacz pomocniczy jest ustawiony na 6V.
- Zweryfikuj konfigurację zworki JP1 dla wyboru źródła zasilania LDO.
- Sprawdź, czy generator funkcyjny jest ustawiony na 5V, 1MHz, 50% duty cycle.
- Upewnij się, że obciążenie jest poprawnie podłączone do VOUT i GND.
Parametry w praktyce
- VIN (Input Voltage)
- Maksymalne napięcie wejściowe 80V (zależne od obciążenia indukcyjnego).
- IOUT (Output Current)
- Maksymalny prąd wyjściowy 10A (zależny od temperatury FET i zarządzania termicznego).
- fSW (Switching Frequency)
- Zakres częstotliwości przełączania od 0.1MHz do 10MHz.
Ilustracje i schematy

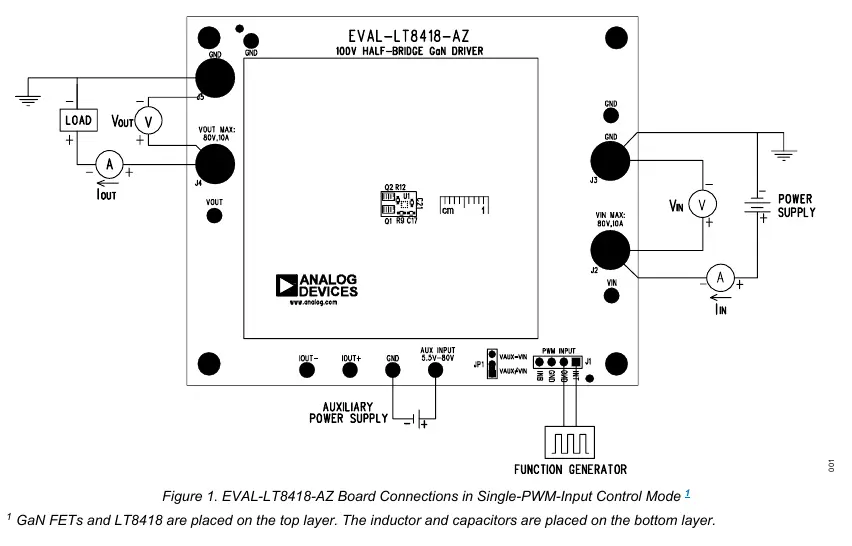

- Rysunek 1: Schemat połączeń w trybie pojedynczego wejścia PWM.
- Rysunek 2: Wykres zależności czasu martwego (dead time) od wartości rezystorów R3 i R6.
- Rysunek 17: Pełny schemat elektryczny płytki EVAL-LT8418-AZ.
Zgodność modelu
- Płytka jest zoptymalizowana jako konwerter buck, ale może pracować jako boost lub inne topologie półmostka.
- Wymaga zewnętrznych sygnałów PWM (pojedynczych lub podwójnych).
