Instrukcja obsługi stacji dokującej Anker PowerExpand Elite 12-in-1 Thunderbolt 4
Szybki przewodnik po stacji dokującej Anker PowerExpand Elite 12-in-1 Thunderbolt 4. Dowiedz się, jak podłączyć urządzenia, monitory i korzystać z portów.
Spis treści
Najważniejsze informacje z instrukcji
Stacja dokująca Anker PowerExpand Elite 12-in-1 Thunderbolt 4 to zaawansowane rozwiązanie I/O, które umożliwia transfer danych i wideo z prędkością do 40 Gb/s oraz ładowanie laptopów z mocą do 90 W. Przed użyciem upewnij się, że Twój laptop jest kompatybilny z technologią Thunderbolt 4 i posiada system Windows 10 lub macOS 11 (Big Sur) lub nowszy.
Opis urządzenia
Stacja wyposażona jest w liczne porty rozszerzeń:
- Thunderbolt 4 Upstream: Do podłączenia laptopa.
- Thunderbolt 4 Downstream: Do łańcuchowego łączenia urządzeń lub monitorów.
- HDMI 1 i HDMI 2: Do podłączenia monitorów (do 4K@60Hz).
- USB-C 3.1 Gen 2: Do szybkiego transferu danych i ładowania urządzeń (Power Delivery 3.0).
- USB-A 3.1 Gen 2 i USB-A 2.0: Do podłączenia akcesoriów USB.
- SD 4.0 (UHS-II): Czytnik kart pamięci.
- Gigabit Ethernet: Port sieciowy.
- Audio: Gniazdo 3.5 mm.
Instalacja i podłączenie
- Podłącz zasilacz do portu DC-IN w stacji dokującej, a następnie do gniazdka elektrycznego.
- Naciśnij przycisk zasilania. Dioda LED zaświeci się na zielono.
- Podłącz laptopa do portu Thunderbolt 4 Upstream za pomocą dołączonego kabla Thunderbolt 4.
Obsługa wyświetlaczy
Stacja obsługuje do trzech monitorów jednocześnie przy użyciu portów HDMI oraz Thunderbolt 4 Downstream. Maksymalna rozdzielczość zależy od liczby podłączonych monitorów i systemu operacyjnego. W przypadku MacBooków z układem M1, stacja obsługuje tylko jeden zewnętrzny wyświetlacz.
Wskaźniki LED
- Zielony (stały): Zasilanie włączone.
- Niebieski (stały): Laptop Thunderbolt podłączony.
- Wyłączony: Zasilanie wyłączone.
Bezpieczeństwo i konserwacja
- Unikaj upuszczania urządzenia.
- Nie demontuj obudowy.
- Nie wystawiaj na działanie cieczy.
- Używaj tylko oryginalnych lub certyfikowanych kabli.
- Czyść wyłącznie suchą szmatką lub szczotką.
- Nie używaj w temperaturze otoczenia powyżej 40°C.
Informacje o producencie
Anker Innovations
Praktyczna pomoc
Typowe problemy
Brak obrazu na monitorze
Sprawdź, czy kabel Thunderbolt 4 jest poprawnie podłączony do portu Upstream i czy laptop obsługuje Thunderbolt 4.
Laptop nie ładuje się
Upewnij się, że używasz oryginalnego zasilacza dostarczonego ze stacją i że kabel jest wpięty do portu Thunderbolt 4 Upstream.
MacBook z M1 nie obsługuje wielu monitorów
To ograniczenie sprzętowe układu M1; stacja obsługuje w tym przypadku tylko jeden zewnętrzny wyświetlacz.
Przed użyciem
- Sprawdź, czy laptop posiada port Thunderbolt 4.
- Upewnij się, że system operacyjny to Windows 10 lub macOS 11 (Big Sur) lub nowszy.
- Użyj dołączonego kabla Thunderbolt 4 do połączenia z laptopem.
- Podłącz zasilacz do gniazdka przed podłączeniem laptopa.

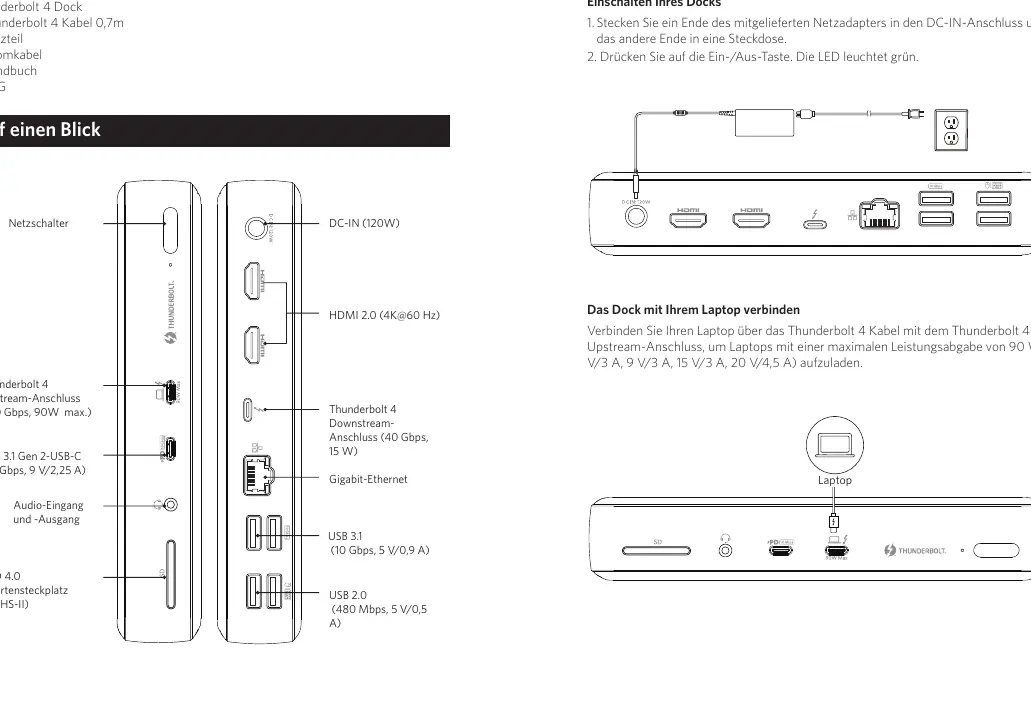

Ilustracje i schematy
- Porty Upstream/Downstream są oznaczone ikonami pioruna.
- Porty USB-A mają różne prędkości (3.1 Gen 2 vs 2.0) – sprawdź oznaczenia na obudowie.
Zgodność modelu
- Kompatybilne z laptopami Thunderbolt 4 (Intel Evo) oraz MacBookami.
- MacBooki z układem M1 obsługują tylko jeden zewnętrzny monitor.
