Instrukcja obsługi listwy zasilającej APC 11-Outlet Surge Protector
Dowiedz się, jak bezpiecznie podłączyć i używać listwy zasilającej APC 11-Outlet Surge Protector. Przewodnik zawiera opis portów, wskaźników LED oraz instrukcje instalacji i bezpieczeństwa.
Spis treści
Najważniejsze informacje z instrukcji
Listwa zasilająca APC 11-Outlet Surge Protector służy do ochrony urządzeń elektronicznych przed przepięciami w sieci elektrycznej oraz liniach danych (telefon, sieć, telewizja kablowa). Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Wymaga podłączenia do uziemionego gniazdka 120V.
- Nie należy używać przedłużaczy w połączeniu z listwą.
- W przypadku świecenia wskaźnika błędu instalacji, należy wezwać wykwalifikowanego elektryka.
Opis urządzenia
Listwa wyposażona jest w 11 gniazd zasilających, wyłącznik zintegrowany z bezpiecznikiem oraz wskaźniki stanu pracy. Posiada również porty do ochrony linii telefonicznych/DSL (RJ-11), sieciowych (RJ-45) oraz koncentrycznych (Coax). Przewód zasilający posiada obrotowy reduktor naprężeń (180 stopni).
Wskaźniki stanu
- BUILDING WIRING FAULT (czerwony): Sygnalizuje nieprawidłową instalację elektryczną w budynku (ryzyko porażenia).
- PROTECTION WORKING (zielony): Informuje, że ochrona przeciwprzepięciowa jest aktywna. Jeśli nie świeci, listwa wymaga wymiany.
- OVERLOAD Detection (żółty): Świeci, gdy obciążenie listwy przekracza 12 amperów.
Instalacja i użytkowanie
Przed podłączeniem urządzeń, upewnij się, że listwa jest podłączona do uziemionego gniazdka. W przypadku przeciążenia (zadziałanie bezpiecznika), wyłącznik przejdzie w pozycję OFF. Należy wtedy odłączyć urządzenia, zresetować wyłącznik i podłączyć urządzenia ponownie, unikając przeciążenia. Porty danych (Tel/DSL, Coax, Network) należy łączyć zgodnie z oznaczeniami In (od ściany) oraz To Equipment (do urządzenia).
Bezpieczeństwo
Nie instaluj urządzenia w pobliżu źródeł ciepła ani w miejscach o dużej wilgotności. Nigdy nie wykonuj instalacji elektrycznych, telefonicznych ani sieciowych podczas burzy. Nie podłączaj anteny satelitarnej bezpośrednio do portu wejściowego bez odpowiedniego uziemienia systemu.
Informacje o producencie
APC by Schneider Electric
Praktyczna pomoc
Typowe problemy
Wskaźnik 'Building Wiring Fault' świeci na czerwono
Instalacja elektryczna budynku jest nieprawidłowa. Skontaktuj się z wykwalifikowanym elektrykiem w celu naprawy okablowania.
Wskaźnik 'Protection Working' nie świeci
Listwa nie zapewnia już ochrony przeciwprzepięciowej. Urządzenie należy wymienić.
Wyłącznik zadziałał (przeciążenie)
Odłącz wszystkie urządzenia, ustaw wyłącznik w pozycji ON, a następnie podłącz urządzenia pojedynczo, unikając przekroczenia 12A.
Przed użyciem
- Sprawdź, czy gniazdko ścienne jest uziemione (3-żyłowe, 120V).
- Upewnij się, że między gniazdkiem a panelem elektrycznym jest co najmniej 10 metrów przewodu.
- Podłącz urządzenia do ochrony przeciwprzepięciowej przed włączeniem zasilania.
- Sprawdź, czy wszystkie urządzenia mają odpowiednie uziemienie.
Ilustracje i schematy

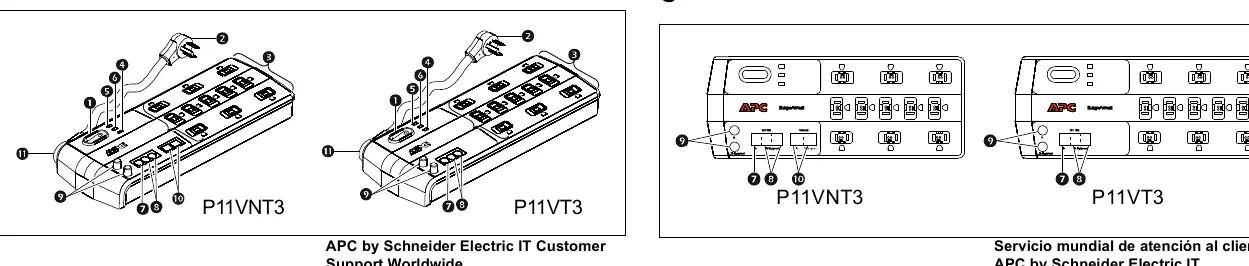

- Schemat przedstawia rozmieszczenie 11 gniazd, wyłącznika głównego oraz wskaźników LED.
- Rysunek pokazuje sposób montażu ściennego przy użyciu otworów montażowych.
- Schemat połączeń ilustruje prawidłowe podłączenie kabli sieciowych i telefonicznych do portów In/To Equipment.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Nie używać z przedłużaczami.
- Nie podłączać bezpośrednio anteny satelitarnej do portu 'In' bez odpowiedniego uziemienia.
