Instrukcja demontażu iPhone 16e
Profesjonalny przewodnik recyklingu i demontażu dla iPhone 16e. Zawiera instrukcje bezpieczeństwa, procedury demontażu baterii i wyświetlacza oraz wykaz komponentów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury bezpiecznego demontażu iPhone 16e dla profesjonalistów zajmujących się recyklingiem, w tym kroki usuwania baterii i wyświetlacza oraz zasady postępowania w przypadku ucieczki termicznej. str. 3, 7
Najważniejsze czynności
- Demontaż baterii str. 7
- Postępowanie przy ucieczce termicznej str. 6
Problemy i rozwiązania
Ucieczka termiczna (dym, iskry, syczenie)
Zasypać piaskiem, nie używać wody ani gaśnic ABC/CO2.
str. 6Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Zasady bezpieczeństwa str. 5, 6
- Instrukcja demontażu str. 7
- Schemat komponentów str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest przewodnikiem recyklingu przeznaczonym wyłącznie dla przeszkolonych profesjonalistów zajmujących się utylizacją elektroniki. Instrukcja zawiera procedury bezpiecznego demontażu urządzenia iPhone 16e w celu maksymalizacji odzysku surowców.
Zasady bezpieczeństwa
Przed przystąpieniem do prac należy zapoznać się z wymogami bezpieczeństwa:
- Środki ochrony indywidualnej (PPE): Należy stosować ochronę rąk, oczu, odzież ochronną, obuwie ochronne oraz maskę.
- Bezpieczeństwo baterii: Przed demontażem należy rozładować baterię do poziomu poniżej 25%. Należy zdjąć biżuterię i zegarki, aby uniknąć porażenia prądem. Nie wolno przebijać, zgniatać ani narażać baterii na wysokie temperatury.
- Ucieczka termiczna: W przypadku dymu, iskier, syczenia lub puchnięcia baterii, należy natychmiast zasypać urządzenie dużą ilością czystego, suchego piasku. Nie używać wody ani gaśnic ABC/CO2, gdyż nie zatrzymają one reakcji.
- Stanowisko pracy: Należy zapewnić dostęp do piasku (1,9–2,4 L) w zasięgu ręki oraz odpowiednią wentylację.
Instrukcja demontażu
- Odłącz kabel ładujący USB-C.
- Skieruj tylną kamerę do góry, włóż płaski śrubokręt w złącze USB-C i podważ, aby oddzielić tylne szkło od obudowy.
- Zdejmij tylne szkło ręcznie.
- Używając plastikowego narzędzia do podważania, wyjmij baterię litowo-jonową z obudowy.
- Używając śrubokręta do wyciągania gwoździ, podważ i wyjmij główną płytę logiczną.
- Skieruj ekran do góry, włóż płaski śrubokręt w złącze USB-C i podważ, trzymając iPhone'a.
- Zdejmij wyświetlacz OLED ręcznie.
Komponenty urządzenia
Urządzenie składa się z wielu elementów, w tym tylnego szkła, baterii, płyty logicznej, zespołu SIM, głośników, mikrofonu oraz wyświetlacza. Szczegółowy schemat rozmieszczenia części znajduje się w sekcji Product components and location.
Informacje o producencie
Apple Inc.
Praktyczna pomoc
Typowe problemy
Ucieczka termiczna baterii (dym, iskry, syczenie)
Natychmiast zasypać urządzenie dużą ilością czystego, suchego piasku. Nie używać wody ani gaśnic.
Ryzyko porażenia prądem
Przed demontażem zdjąć biżuterię i zegarki. Używać narzędzi nieprzewodzących prądu.
Przed użyciem
- Załóż środki ochrony indywidualnej (rękawice, okulary, odzież, maska)
- Przygotuj pojemnik z 1,9–2,4 L czystego, suchego piasku w zasięgu ręki
- Rozładuj baterię do poziomu poniżej 25%
- Upewnij się, że miejsce pracy jest dobrze wentylowane
- Usuń z siebie przedmioty przewodzące prąd (biżuteria, zegarki)
Pokaż więcej Pokaż mniej
Ilustracje i schematy

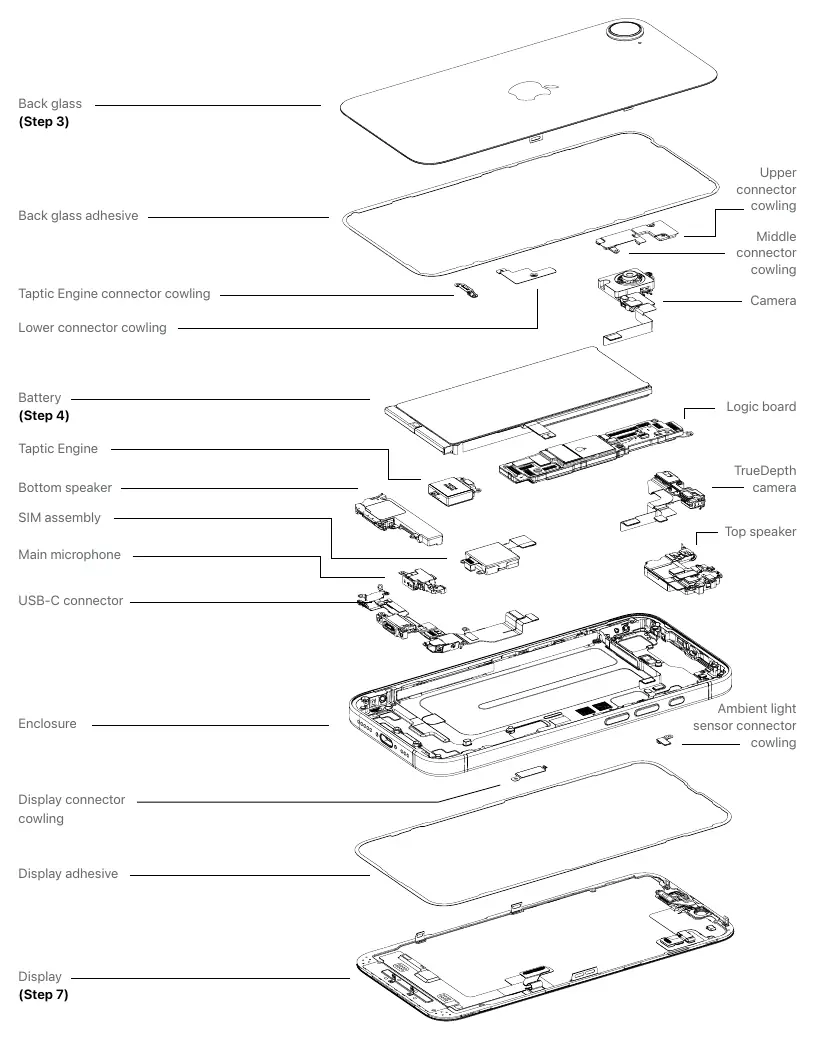

- Schemat na stronie 8 przedstawia budowę warstwową urządzenia, wskazując lokalizację baterii, płyty głównej, wyświetlacza oraz złączy.
Zgodność modelu
- Instrukcja przeznaczona wyłącznie dla profesjonalnych recyklerów elektroniki.
