Urządzenia mobilne / Smartfony
Instrukcja modyfikacji gniazda SIM w iPhone 16E
Techniczny przewodnik dotyczący modyfikacji sprzętowej iPhone 16E w celu dodania fizycznego gniazda karty SIM. Instrukcja obejmuje instalację taśmy flex, odłączenie modułu eSIM oraz usunięcie rezystorów na płycie głównej.
Źródłowy PDF: ZH · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces modyfikacji sprzętowej iPhone 16E w celu dodania fizycznego gniazda karty SIM przy użyciu dedykowanej taśmy flex i usunięciu wskazanych rezystorów na płycie głównej. str. 1, 2, 3, 4
Najważniejsze czynności
- Instalacja taśmy flex GM 16e str. 1, 2, 3
- Odłączenie modułu eSIM str. 4
- Usunięcie trzech rezystorów str. 5
Gdzie szukać w PDF
- Taśma flex i moduł str. 1, 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi techniczną instrukcję modyfikacji sprzętowej urządzenia iPhone 16E. Celem modyfikacji jest umożliwienie korzystania z fizycznej karty SIM poprzez instalację dedykowanego modułu i taśmy flex. Proces wymaga zaawansowanych umiejętności serwisowych, ingerencji w płytę główną oraz usunięcia fabrycznych komponentów.
Wymagane elementy
- Dedykowana taśma flex GM 16e
- Moduł gniazda karty SIM
- Narzędzia precyzyjne do demontażu i lutowania
Procedura modyfikacji
Instalacja taśmy flex
Proces rozpoczyna się od przygotowania taśmy flex oznaczonej jako GM 16e oraz modułu gniazda SIM. Taśma musi zostać precyzyjnie umieszczona i podłączona do odpowiedniego złącza na płycie głównej urządzenia.
Odłączenie modułu eSIM
Kluczowym etapem jest odłączenie fabrycznego modułu eSIM na płycie głównej. Należy zlokalizować odpowiedni punkt na płycie i przerwać połączenie zgodnie z dokumentacją techniczną.
Usunięcie rezystorów
W celu poprawnego działania zewnętrznego modułu karty SIM, konieczne jest usunięcie trzech wskazanych rezystorów znajdujących się na płycie głównej. Usunięcie tych elementów jest niezbędne do poprawnej komunikacji z zewnętrznym czytnikiem kart.
Ostrzeżenia
Modyfikacja ta jest inwazyjna i wiąże się z wysokim ryzykiem uszkodzenia płyty głównej lub innych podzespołów urządzenia. Przeprowadzenie tych czynności skutkuje utratą gwarancji producenta. Zaleca się wykonywanie prac wyłącznie przez wykwalifikowany personel serwisowy.
Informacje o producencie
Apple Inc.
Praktyczna pomoc
Typowe problemy
Uszkodzenie płyty głównej
Niewłaściwe usunięcie rezystorów lub przegrzanie płyty podczas lutowania może trwale uszkodzić urządzenie.
Brak wykrywania karty SIM
Sprawdź poprawność podłączenia taśmy flex GM 16e oraz upewnij się, że wszystkie trzy rezystory zostały całkowicie usunięte.
Przed użyciem
- Przygotuj dedykowaną taśmę flex GM 16e
- Przygotuj moduł gniazda SIM
- Upewnij się, że posiadasz narzędzia do precyzyjnego demontażu
- Zabezpiecz stanowisko pracy przed wyładowaniami elektrostatycznymi
Pokaż więcej Pokaż mniej
Ilustracje i schematy

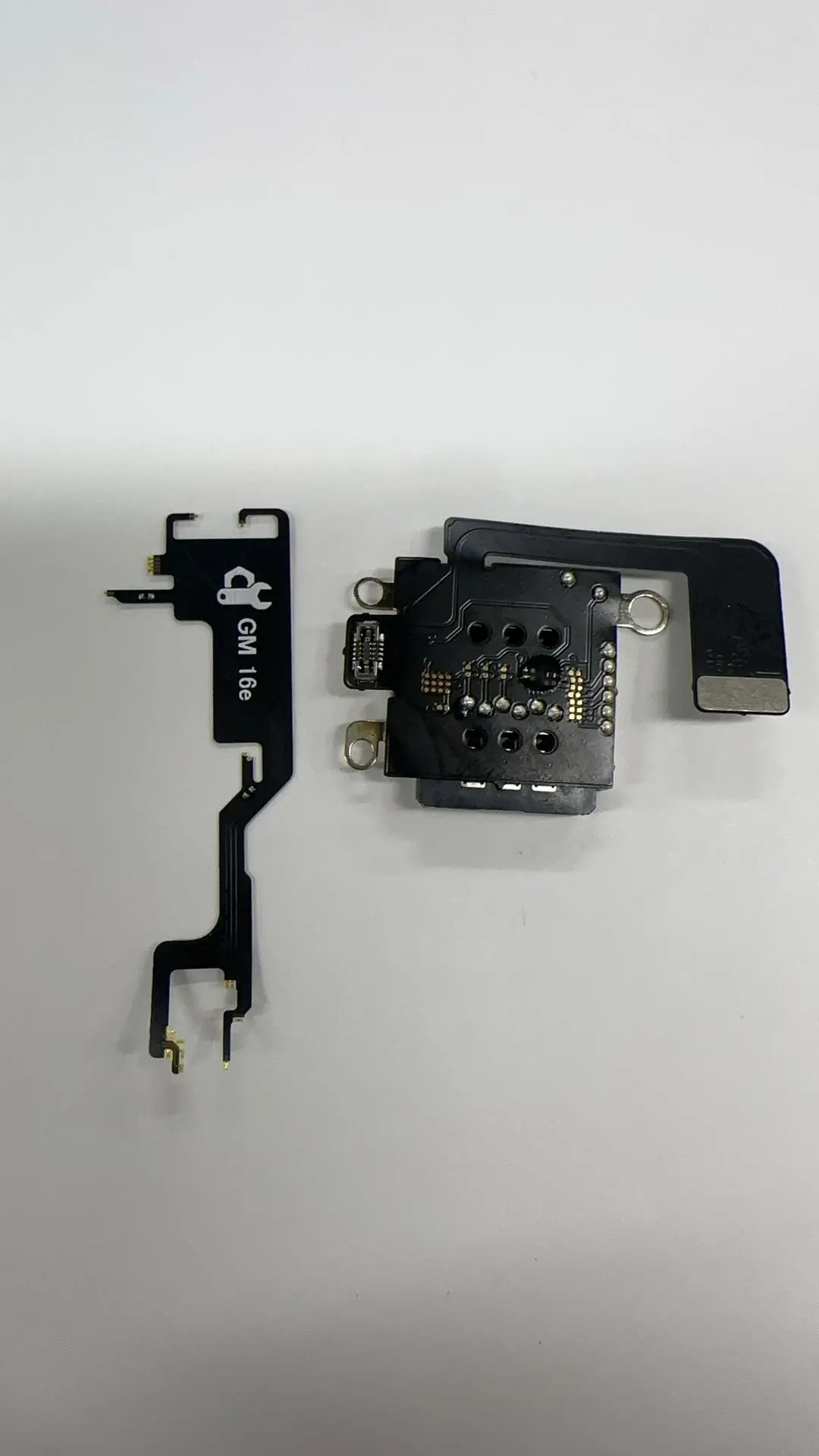

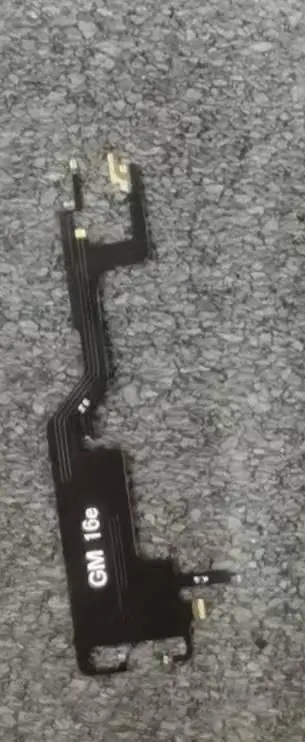

- Taśma flex GM 16e łączy się z płytą główną w celu obsługi karty SIM

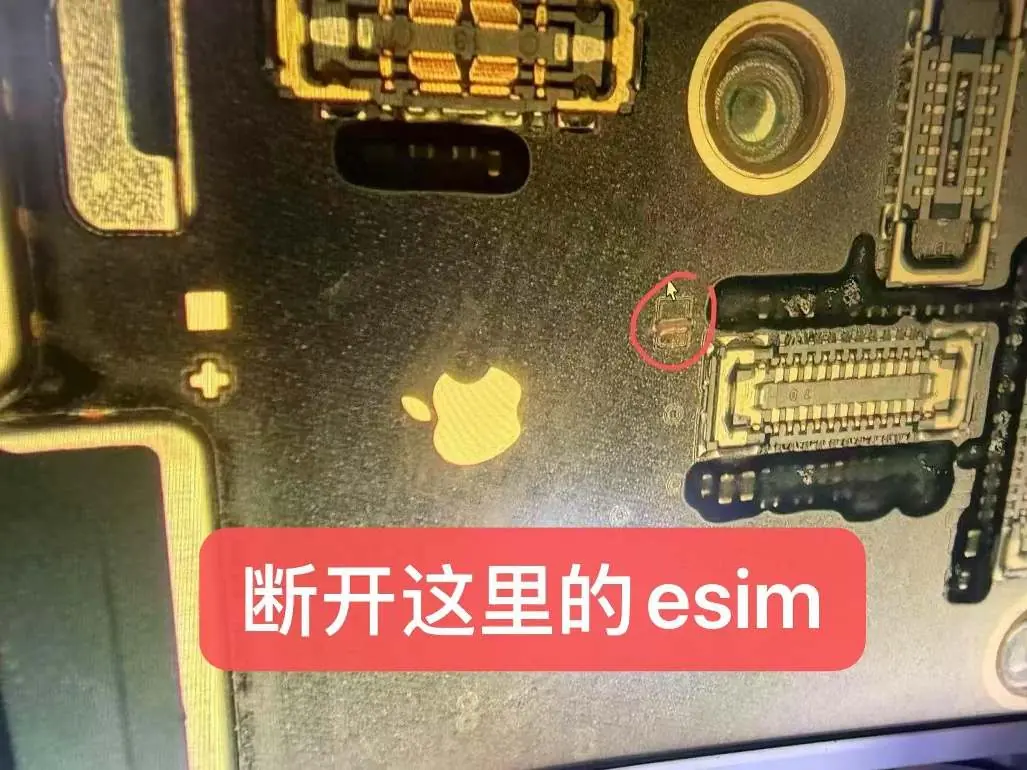

- Punkt na płycie głównej oznaczony jako eSIM wymaga odłączenia

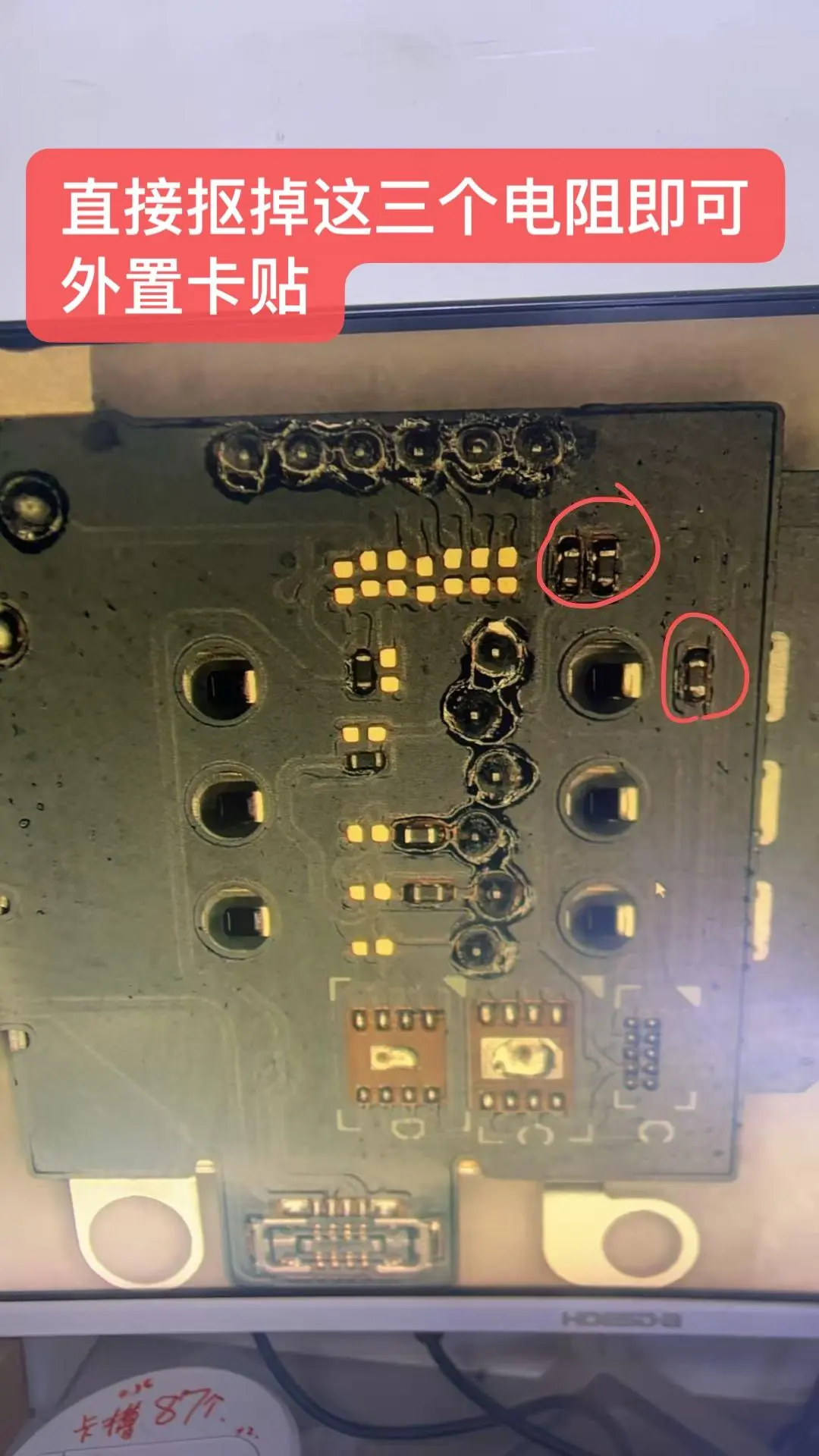

- Trzy rezystory na płycie głównej muszą zostać usunięte dla poprawnej pracy zewnętrznego modułu
Zgodność modelu
- Modyfikacja przeznaczona wyłącznie dla modelu iPhone 16E
