Instrukcja obsługi lampy wideo Aputure amaran 100x S
Szybki przewodnik po lampie wideo Aputure amaran 100x S. Dowiedz się, jak zamontować akcesoria, sterować jasnością i temperaturą barwową oraz korzystać z aplikacji Sidus Link.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa Aputure amaran 100x S to dwukolorowa lampa LED o mocy 100W, oferująca regulację temperatury barwowej w zakresie 2700K-6500K. Przed użyciem urządzenia należy bezwzględnie usunąć osłonę ochronną oraz osłonę z reflektora. Urządzenie wymaga zasilania z uziemionego gniazdka elektrycznego.
Opis urządzenia
Lampa wyposażona jest w mocowanie Bowens, które umożliwia montaż różnych modyfikatorów światła. Na tylnym panelu znajduje się wyświetlacz OLED, pokrętło CCT (do regulacji temperatury barwowej), pokrętło INT (do regulacji jasności), przycisk zasilania oraz przycisk resetowania Bluetooth.
Instalacja i montaż
- Osłona ochronna: Aby zdjąć osłonę, przesuń dźwignię zgodnie z kierunkiem strzałki i obróć osłonę. Montaż odbywa się w odwrotnej kolejności.
- Reflektor: Montaż i demontaż reflektora odbywa się w ten sam sposób co osłony ochronnej – za pomocą dźwigni blokującej.
- Statyw: Umieść lampę na statywie, dokręć pokrętło blokujące, ustaw pożądany kąt nachylenia i zablokuj uchwyt.

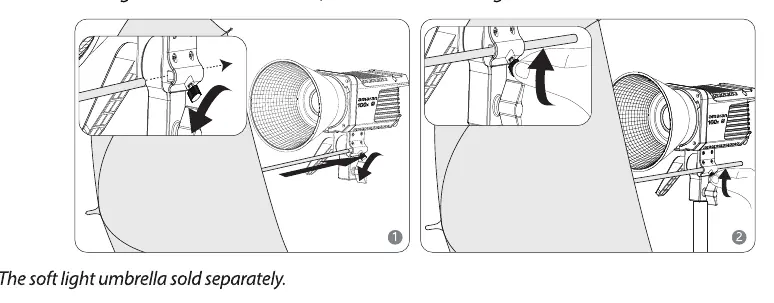

- Parasolka: Wsuń trzon parasolki w otwór na parasolkę i zablokuj pokrętłem.
Zasilanie
Lampa zasilana jest prądem zmiennym (AC 100V-240V). Podłącz zasilacz do lampy, upewniając się, że wtyczka jest prawidłowo osadzona. Aby odłączyć kabel zasilający od lampy, należy nacisnąć przycisk na złączu DC – nie należy wyciągać kabla na siłę.
Obsługa i sterowanie
- Włączanie/Wyłączanie: Użyj przycisku zasilania na tylnym panelu.
- Jasność (INT): Obracaj pokrętłem INT, aby regulować jasność w zakresie 0-100%. Kliknięcie pokrętła pozwala na szybkie przełączanie między poziomami: 20%, 40%, 60%, 80%, 100%.
- Temperatura barwowa (CCT): Obracaj pokrętłem CCT, aby zmieniać temperaturę w zakresie 2700K-6500K. Kliknięcie pokrętła pozwala na szybkie przełączanie między wartościami: 2700K, 3200K, 4300K, 5600K, 6500K.
- Reset Bluetooth: Długie naciśnięcie przycisku resetowania Bluetooth inicjuje proces resetowania.
Aplikacja Sidus Link
Lampa współpracuje z aplikacją Sidus Link, która umożliwia zdalne sterowanie, aktualizację oprogramowania układowego (OTA) oraz dostęp do efektów świetlnych (FX), takich jak Paparazzi, Fajerwerki, Błyskawica, TV, Pulsowanie, Stroboskop, Eksplozja czy Ogień.
Dane techniczne
- Moc wyjściowa: 100W
- Zakres CCT: 2700K - 6500K
- CRI: 95
- Zasilanie: DC 48V / 2.5A; AC 100V-240V / 2.7A
- Metody sterowania: Ręczne, aplikacja Sidus Link
- Chłodzenie: Aktywne
Informacje o producencie
Aputure Imaging Industries Co., Ltd.
Praktyczna pomoc
Typowe problemy
Trudności z połączeniem Bluetooth
Wykonaj reset Bluetooth, przytrzymując przycisk resetowania na tylnym panelu, aż na wyświetlaczu pojawi się komunikat o postępie.
Kabel zasilający nie chce wyjść ze złącza
Naciśnij przycisk na złączu DC lampy lub przycisk blokady na kablu zasilającym. Nie wyciągaj kabla na siłę.
Lampa się przegrzewa lub wyłącza
Upewnij się, że otwory wentylacyjne nie są zablokowane. Nie używaj lampy w warunkach dużej wilgotności.
Przed użyciem
- Usuń osłonę ochronną z lampy.
- Usuń osłonę ochronną z reflektora.
- Upewnij się, że używasz uziemionego gniazdka elektrycznego.
- Sprawdź, czy wszystkie akcesoria z zestawu są obecne.
- Upewnij się, że lampa jest stabilnie zamocowana na statywie.
Parametry w praktyce
- CCT (2700K-6500K)
- Zakres temperatury barwowej światła, od ciepłego (2700K) do chłodnego (6500K).
- Bowens Mount
- Standardowe mocowanie akcesoriów, pozwalające na użycie szerokiej gamy modyfikatorów światła.
Ilustracje i schematy
- Panel sterowania: Pokrętła CCT i INT służą do regulacji parametrów światła, a wyświetlacz OLED pokazuje aktualne ustawienia.
- Montaż akcesoriów: Dźwignia blokująca przy mocowaniu Bowens pozwala na szybką wymianę reflektora lub osłony.
Zgodność modelu
- Lampa jest kompatybilna z aplikacją Sidus Link (iOS/Android).
- Zaleca się używanie oryginalnych kabli Aputure.
