Instrukcja obsługi stacji zasilania Aputure 2-Bay Battery Power Station
Poznaj zasady obsługi i specyfikację techniczną stacji zasilania Aputure 2-Bay Battery Power Station. Dowiedz się, jak poprawnie podłączyć akumulatory V-Mount lub Gold Mount oraz jak bezpiecznie korzystać z urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Stacja zasilania Aputure 2-Bay Battery Power Station służy do zasilania oświetlenia studyjnego przy użyciu dwóch akumulatorów V-Mount lub Gold Mount, konwertując ich napięcie na 48V. str. 1
Najważniejsze czynności
- Włączanie urządzenia str. 1
- Wyłączanie urządzenia str. 1
Problemy i rozwiązania
Sprawdź pozycję przełącznika ('-') oraz poprawne zamontowanie akumulatorów.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe | 14.4V | Napięcie zasilania z akumulatorów | str. 1 |
| Napięcie wyjściowe | 48V, 10A, 480W | Parametry wyjściowe dla oświetlenia | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Stacja zasilania Aputure 2-Bay Battery Power Station jest przeznaczona do zasilania urządzeń oświetleniowych przy użyciu dwóch akumulatorów typu V-Mount lub Gold Mount. Urządzenie konwertuje napięcie akumulatorów na wyjściowe 48V. Przed użyciem należy sprawdzić stan opakowania i urządzenia pod kątem uszkodzeń transportowych.

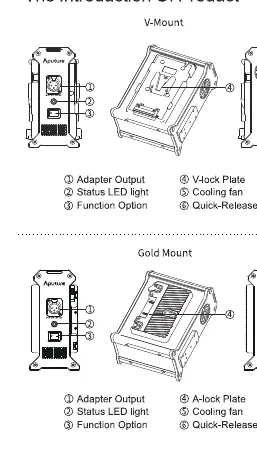

Opis urządzenia
Urządzenie występuje w dwóch wariantach montażowych: V-Mount oraz Gold Mount. Główne elementy to:
- Gniazdo akumulatora (V-Lock lub Gold Mount)
- Wskaźnik LED stanu
- Przełącznik funkcji
- Wentylator chłodzący
- Płyta szybkiego montażu
- Wyjście zasilania (Adapter Output)
Obsługa
Aby uruchomić stację zasilania:
- Zamontuj akumulatory na płytach V-Mount lub Gold Mount.
- Podłącz kabel zasilający XLR do urządzenia.
- Ustaw przełącznik w pozycji "-". Zielona dioda LED powinna się zaświecić, sygnalizując pracę urządzenia.
- Aby wyłączyć zasilanie, ustaw przełącznik w pozycji "0".
Dane techniczne
- Napięcie wejściowe: 14.4V
- Napięcie wyjściowe: 48V, 10A, 480W
- Temperatura pracy: -10°C do 40°C
- Wymiary (Gold Mount): 175 x 130 x 88 mm
- Wymiary (V-Mount): 175 x 130 x 98 mm
- Waga: ok. 1.3 kg
Zawartość zestawu
- Stacja zasilania 2-Bay Battery Power Station
- Kabel zasilający 3-pin XLR (3m)
- Instrukcja obsługi
Informacje o producencie
Aputure Imaging Industries Co., Ltd.
Praktyczna pomoc
Typowe problemy
Upewnij się, że przełącznik jest ustawiony w pozycji '-' oraz że akumulatory są poprawnie zamontowane w gniazdach.
Sprawdź, czy akumulatory są naładowane i czy przełącznik znajduje się w pozycji włączonej ('-').
Przed użyciem
- Sprawdź opakowanie pod kątem uszkodzeń po transporcie.
- Upewnij się, że używasz kompatybilnych akumulatorów V-Mount lub Gold Mount.
- Sprawdź stan kabla XLR przed podłączeniem do urządzenia.
- Upewnij się, że przełącznik jest w pozycji '0' przed montażem akumulatorów.
