Instrukcja montażu paneli sufitowych Armstrong Easy Elegance
Kompletny przewodnik montażu paneli sufitowych Armstrong Easy Elegance. Dowiedz się, jak zaplanować układ, zamontować listwy przyścienne, siatkę zawieszenia oraz panele, korzystając z oficjalnych wytycznych producenta.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Panele sufitowe Armstrong Easy Elegance są przeznaczone do montażu w systemach sufitów podwieszanych typu Armstrong Prelude 15/16-in Grid. Przed przystąpieniem do prac należy upewnić się, że w pomieszczeniu panuje temperatura nieprzekraczająca 130°F (ok. 54°C). Panele nie powinny być narażone na bezpośredni kontakt z otwartym ogniem lub źródłami ciepła przekraczającymi tę temperaturę. Przed montażem należy usunąć folię ochronną z powierzchni paneli.
Wymagany prześwit
Wymagana przestrzeń nad płaszczyzną siatki sufitowej zależy od rodzaju paneli:
- Panele kasetonowe głębokie: min. 6 cali (ok. 15 cm).
- Panele kasetonowe płytkie: min. 3 cale (ok. 7,5 cm).
- Panele płaskie: min. 2,5 cala (ok. 6,3 cm).
Planowanie układu
Zaleca się, aby panele brzegowe miały szerokość co najmniej 1 stopy (ok. 30 cm) dla zachowania estetyki. Aby obliczyć układ:
- Zmierz wymiary pomieszczenia.
- Podziel długość ściany na odcinki 2-stopowe (pełne panele), aż pozostanie reszta mniejsza niż 2 stopy.
- Dodaj 2 stopy do reszty i podziel przez 2, aby uzyskać równą szerokość paneli brzegowych po obu stronach.
- Powtórz proces dla sąsiedniej ściany.
Montaż listew przyściennych
Zaznacz żądaną wysokość nowego sufitu na ścianach. Dodaj wysokość listwy przyściennej i wyznacz linię poziomą wokół pomieszczenia. Przybij listwy do słupków ściennych. W przypadku ścian betonowych lub kamiennych, gdzie przybicie jest niemożliwe, należy zawiesić sekcję głównej belki obok ściany jako zamiennik listwy.
Montaż siatki zawieszenia

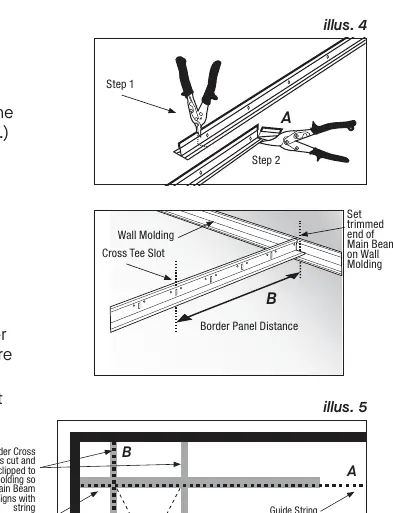

Wyznacz linie dla belek głównych w odstępach co 4 stopy. Zamontuj elementy mocujące i druty wieszakowe. Druty należy owinąć wokół siebie co najmniej 3 razy. W celu wypoziomowania sufitu użyj sznurka rozciągniętego między gwoździami wbitymi w legary nad listwą przyścienną, a następnie zegnij druty wieszakowe pod kątem 90 stopni w miejscu styku ze sznurkiem.
Montaż paneli
Panele należy docinać ostrym nożem. W przypadku integracji z oświetleniem, należy zachować odstęp 1/8 cala (ok. 3 mm) między panelem a obudową oświetlenia. W razie potrzeby użyj klipsów podtrzymujących UHDC, aby zapobiec przesuwaniu się paneli, szczególnie w pobliżu drzwi lub okien.

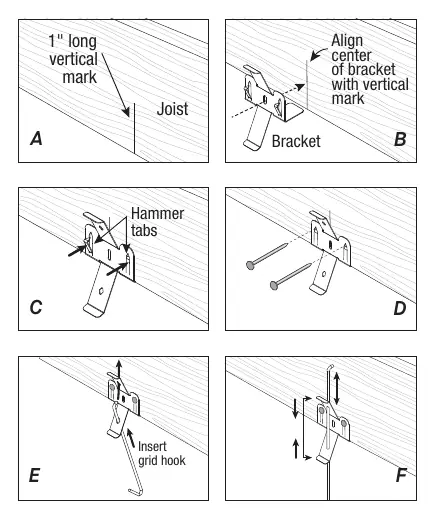

System QuickHang
Dla instalacji w budynkach mieszkalnych można użyć systemu QuickHang. Haki QuickHang nie powinny być przecinane; w razie potrzeby skrócenia, górną część można wygiąć ręcznie lub kombinerkami. Haki należy ustawić w tym samym kierunku, równolegle do legarów.
Konserwacja
Panele należy czyścić wyłącznie poprzez przetarcie wilgotną szmatką. Produkty są odporne na wilgoć, pleśń i grzyby.
Praktyczna pomoc
Typowe problemy
Panele przesuwają się w siatce (np. przy drzwiach lub oknach).
Zastosuj klipsy podtrzymujące UHDC (Universal Hold Down Clips).
Konieczność skrócenia haka QuickHang z powodu przeszkody.
Nie przecinaj haka. Zegnij górną część ręcznie lub za pomocą kombinerek.
Montaż na ścianie betonowej lub kamiennej.
Zawieś sekcję głównej belki obok ściany jako zamiennik standardowej listwy przyściennej.
Przed użyciem
- Sprawdź, czy masz min. 6 cali (15 cm) prześwitu dla paneli głębokich.
- Upewnij się, że temperatura w pomieszczeniu nie przekracza 130°F (54°C).
- Usuń folię ochronną z paneli przed montażem.
- Przygotuj narzędzia: poziomica, nożyce do metalu, miarka, sznurek traserski, nóż introligatorski.
- Upewnij się, że posiadasz system Armstrong Prelude 15/16-in Grid.
Parametry w praktyce
- Prześwit dla paneli głębokich
- Wymagane min. 6 cali (ok. 15 cm) nad płaszczyzną siatki.
- Prześwit dla paneli płytkich
- Wymagane min. 3 cale (ok. 7,5 cm) nad płaszczyzną siatki.
- Prześwit dla paneli płaskich
- Wymagane min. 2,5 cala (ok. 6,3 cm) nad płaszczyzną siatki.
- Odstęp od oświetlenia
- Należy zachować 1/8 cala (ok. 3 mm) przerwy między panelem a obudową lampy.
Ilustracje i schematy
- Ilustracja 1: Planowanie układu siatki i belek głównych w pomieszczeniu.

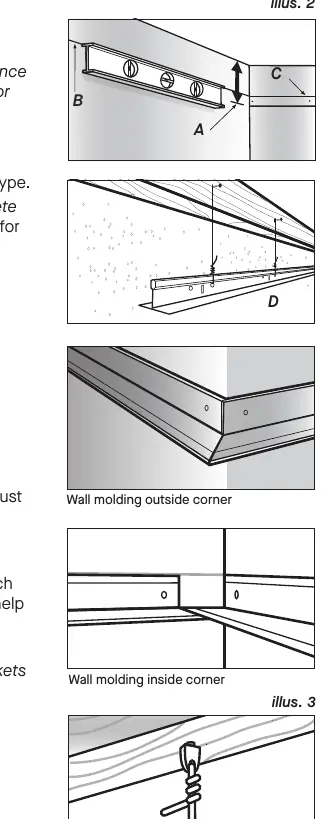

- Ilustracja 3: Montaż listew przyściennych i przygotowanie drutów wieszakowych.

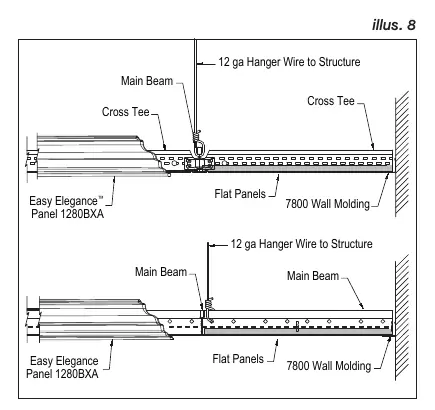

- Ilustracja 8: Schemat montażu paneli w siatce sufitowej.
Zgodność modelu
- Kompatybilne z systemem Armstrong Prelude 15/16-in Grid.
- System QuickHang nie jest przeznaczony do montażu na wykończonych sufitach z płyt gipsowo-kartonowych.
- Produkty przeznaczone wyłącznie do użytku wewnątrz pomieszczeń mieszkalnych.
