Instrukcja obsługi lampy ściennej Artika Valor Square
Szybki przewodnik instalacji i obsługi lampy ściennej LED Artika Valor Square. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody i zadbać o prawidłowy drenaż.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedurę montażu lampy ściennej LED Artika Valor Square, w tym instrukcje dotyczące podłączenia elektrycznego, uszczelniania oraz wymogi bezpieczeństwa. str. 3, 7, 9
Najważniejsze czynności
- Wyłącz zasilanie przed instalacją str. 4
- Zastosuj uszczelniacz, pozostawiając dół otwarty dla drenażu str. 9
Problemy i rozwiązania
Pozostaw dolną część nieuszczelnioną dla drenażu
str. 9Gdzie szukać w PDF
- Zawartość zestawu str. 2
- Instalacja krok po kroku str. 3, 6, 7, 8
- Gwarancja str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do instalacji należy dokładnie przeczytać instrukcję. Zaleca się, aby montaż został przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie wyłączyć zasilanie na głównym panelu elektrycznym.

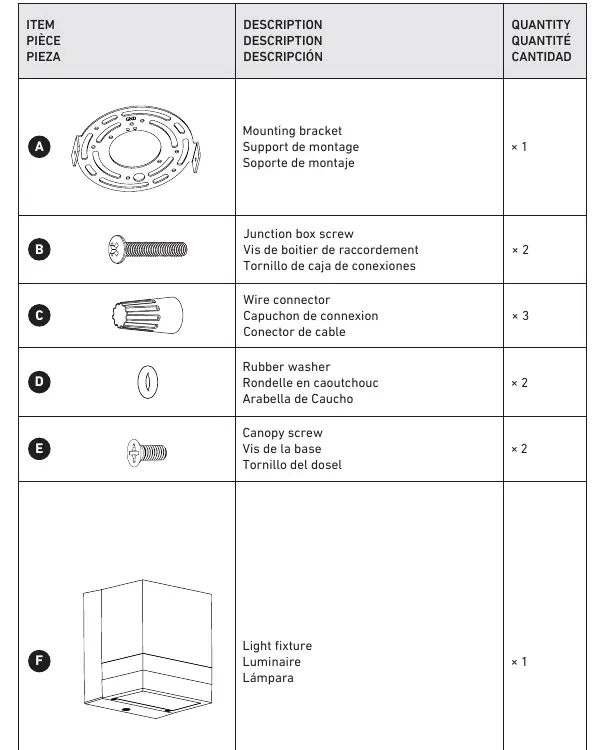

Zawartość zestawu
- Wspornik montażowy
- Śruby do puszki elektrycznej
- Złączki przewodów
- Podkładki gumowe
- Śruby do czaszy (canopy)
- Oprawa oświetleniowa

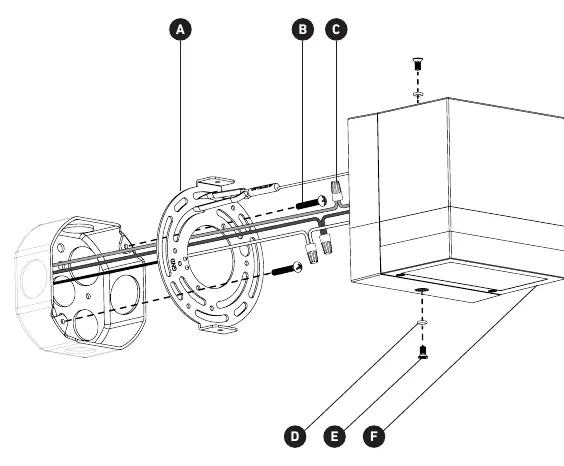

Instalacja krok po kroku
- Planowanie: Zaplanuj wysokość montażu. Minimalna zalecana wysokość to 120 cm od podłoża.
- Montaż wspornika: Przymocuj wspornik montażowy do puszki elektrycznej za pomocą dołączonych śrub.
- Podłączenie przewodów: Połącz przewody zgodnie z kolorami: czarny (L) do czarnego, biały (N) do białego, oraz przewód uziemiający (G) do uziemienia. Użyj dołączonych złączek.
- Montaż oprawy: Zamocuj oprawę oświetleniową do wspornika za pomocą śrub i podkładek.
Uszczelnianie i drenaż
Podczas montażu na zewnątrz należy zastosować uszczelniacz wokół krawędzi oprawy. Ważne: Zaleca się pozostawienie dolnej części oprawy nieuszczelnionej, aby umożliwić odprowadzanie wody w przypadku infiltracji.
Bezpieczeństwo i konserwacja
Urządzenie przeznaczone jest do użytku wewnątrz i na zewnątrz pomieszczeń. W przypadku problemów z działaniem lub konieczności konserwacji, zawsze najpierw odłącz zasilanie. Nie używaj agresywnych środków czyszczących, które mogą uszkodzić powierzchnię oprawy.
Informacje o producencie
Artika
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie na panelu elektrycznym jest włączone oraz czy wszystkie połączenia przewodów są poprawne i zabezpieczone złączkami.
Upewnij się, że dolna krawędź oprawy nie została całkowicie uszczelniona, co jest niezbędne dla prawidłowego drenażu.
Przed użyciem
- Wyłącz zasilanie na głównym wyłączniku.
- Przygotuj śrubokręt i uszczelniacz.
- Upewnij się, że masz odpowiednią wysokość montażu (min. 120 cm).
- Sprawdź, czy zestaw zawiera wszystkie elementy montażowe.
