Niniejszy dokument stanowi przegląd specyfikacji technicznej kuchenki wolnostojącej Artusi 100CM (model AFGR1047B). Urządzenie łączy w sobie trzy oddzielne komory piekarnika oraz płytę gazową z siedmioma palnikami. Dokument zawiera kluczowe dane dotyczące wymiarów, funkcji pieczenia oraz zabezpieczeń.

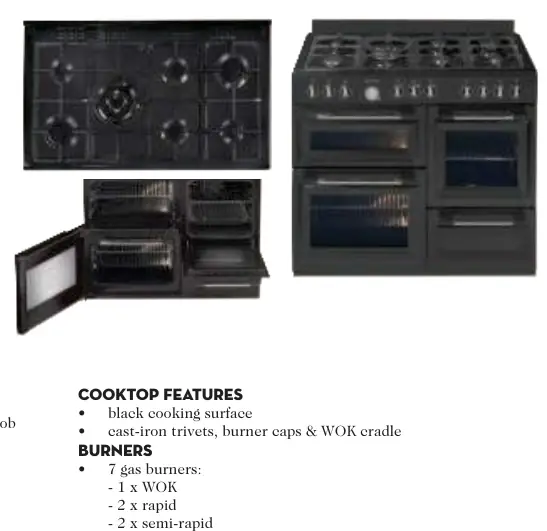

Opis urządzenia
Kuchenka wyposażona jest w trzy piekarniki elektryczne oraz płytę gazową z żeliwnymi rusztami i podstawką pod WOK. Urządzenie posiada potrójnie przeszklone drzwi oraz analogowy zegar z minutnikiem.
Konfiguracja piekarników
- Komora 2 (główna, lewa): Termostat 50–240°C, 4 funkcje pieczenia (rozmrażanie, grzanie górne, grzanie dolne, grzanie góra+dół z termoobiegiem), 4 poziomy półek.
- Komora 1 (grill, lewa): Termostat 40–240°C, grill 1400W, 3 poziomy półek.
- Komora 3 (dodatkowa, prawa): Termostat 40–240°C, funkcja termoobiegu, 4 poziomy półek.
Płyta gazowa
Płyta posiada 7 palników o łącznej mocy 58.6 Mj/h (NG):
- 1 x WOK
- 2 x szybki
- 2 x półszybki
- 2 x pomocniczy
Każdy palnik wyposażony jest w zabezpieczenie przeciwwypływowe gazu oraz automatyczny zapłon elektroniczny.
Dane techniczne i wymiary
Wymiary zewnętrzne urządzenia wynoszą 1000 mm szerokości, 600 mm głębokości oraz 900 mm wysokości. Urządzenie posiada dodatkową komorę do przechowywania z 3 poziomami półek.
Bezpieczeństwo
Urządzenie posiada potrójnie przeszklone drzwi piekarnika oraz system zabezpieczający przed niekontrolowanym wypływem gazu w przypadku zgaśnięcia płomienia.
Informacje o producencie
Artusi
Praktyczna pomoc
Typowe problemy
Upewnij się, że urządzenie jest podłączone do zasilania elektrycznego, ponieważ zapłon jest automatyczny i elektroniczny.
Urządzenie posiada zabezpieczenie przeciwwypływowe; jeśli płomień zgaśnie, dopływ gazu zostanie automatycznie odcięty.
Przed użyciem
- Sprawdź wymiary wnęki montażowej (1000 x 600 x 900 mm).
- Upewnij się, że instalacja gazowa jest zgodna z parametrami urządzenia (NG 58.6 Mj/h).
- Zweryfikuj dostęp do zasilania elektrycznego dla zapalarek i piekarników.
- Sprawdź kompletność wyposażenia (tace, ruszty, teleskopowe prowadnice).
Parametry w praktyce
- NG 58.6 Mj/h
- Całkowita moc cieplna płyty gazowej przy zasilaniu gazem ziemnym.
- Termostat 50–240°C
- Zakres regulacji temperatury w głównej komorze piekarnika.
- Flame failure device
- Zabezpieczenie odcinające dopływ gazu w przypadku przypadkowego zgaśnięcia płomienia.
Ilustracje i schematy

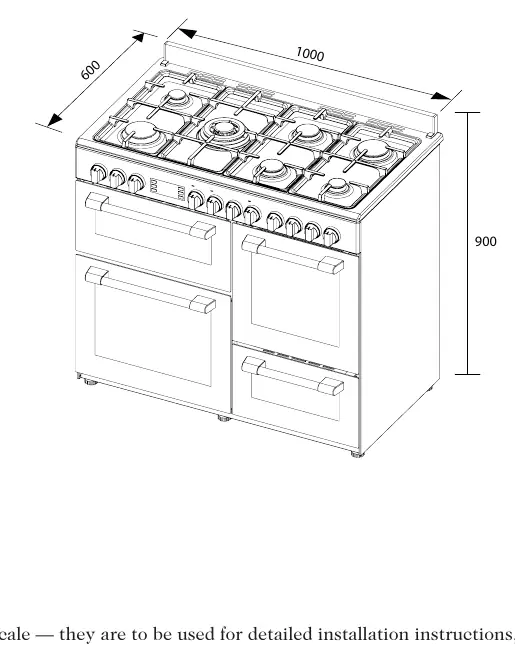

- Schemat techniczny wskazuje wymiary zewnętrzne: 1000 mm szerokości, 600 mm głębokości oraz 900 mm wysokości.
- Rysunek techniczny służy wyłącznie do celów poglądowych; dokładne wymiary pod zabudowę należy weryfikować na podstawie fizycznego urządzenia.
Zgodność modelu
- Urządzenie przeznaczone do zabudowy wolnostojącej.
- Wymaga przyłącza gazowego oraz elektrycznego.
