Instrukcja montażu EAF dla Askar 120APO
Dowiedz się, jak poprawnie zamontować elektroniczny wyciąg (EAF) na teleskopie Askar 120APO. Instrukcja krok po kroku dotycząca demontażu pokrętła, instalacji wspornika oraz podłączenia silnika.
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu elektronicznego wyciągu (EAF) na teleskopie Askar 120APO. Proces wymaga użycia klucza imbusowego 2mm i polega na demontażu fabrycznego pokrętła oraz instalacji wspornika silnika. Ważne jest, aby nie dokręcać śrub wspornika do momentu pełnego ustawienia silnika.

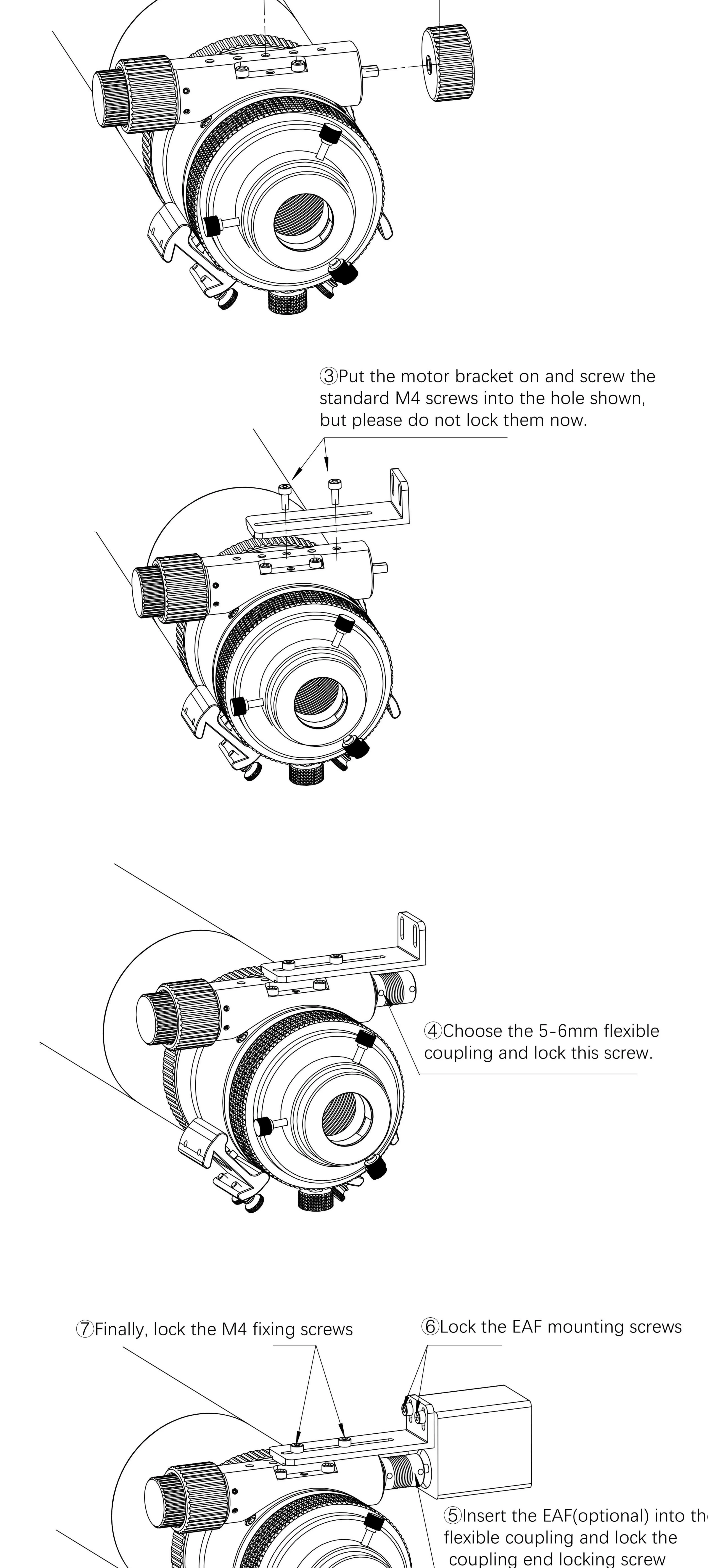

Instrukcja montażu krok po kroku
- Demontaż: Usuń śrubę radełkowaną (thumb screw).
- Demontaż pokrętła: Używając klucza 2mm, zdemontuj pokrętło zgrubnej regulacji ostrości.
- Montaż wspornika: Umieść wspornik silnika i wkręć standardowe śruby M4 w otwory, ale nie dokręcaj ich jeszcze całkowicie.
- Sprzęgło: Wybierz elastyczne sprzęgło 5-6mm i zablokuj jego śrubę.
- Montaż silnika: Wsuń silnik EAF w elastyczne sprzęgło i zablokuj śrubę blokującą końcówkę sprzęgła.
- Mocowanie EAF: Dokręć śruby montażowe EAF.
- Finalizacja: Na koniec dokręć śruby mocujące M4 wspornika.
Informacje o producencie
Askar
Praktyczna pomoc
Typowe problemy
Upewnij się, że wybrano odpowiednie sprzęgło 5-6mm i że śruby wspornika nie zostały dokręcone przed finalnym ustawieniem.
Przed użyciem
- Klucz imbusowy 2mm
- Śruby M4 (dołączone do zestawu)
- Elastyczne sprzęgło 5-6mm
