Instrukcja montażu wyciągu elektrycznego EAF do teleskopu Askar 103APO
Dowiedz się, jak poprawnie zamontować wyciąg elektryczny EAF do teleskopu Askar 103APO. Instrukcja krok po kroku dotycząca demontażu pokrętła, instalacji wspornika silnika oraz podłączenia sprzęgła.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera procedurę instalacji opcjonalnego wyciągu elektrycznego (EAF) do teleskopu Askar 103APO. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia, w tym klucz imbusowy 1.5mm.

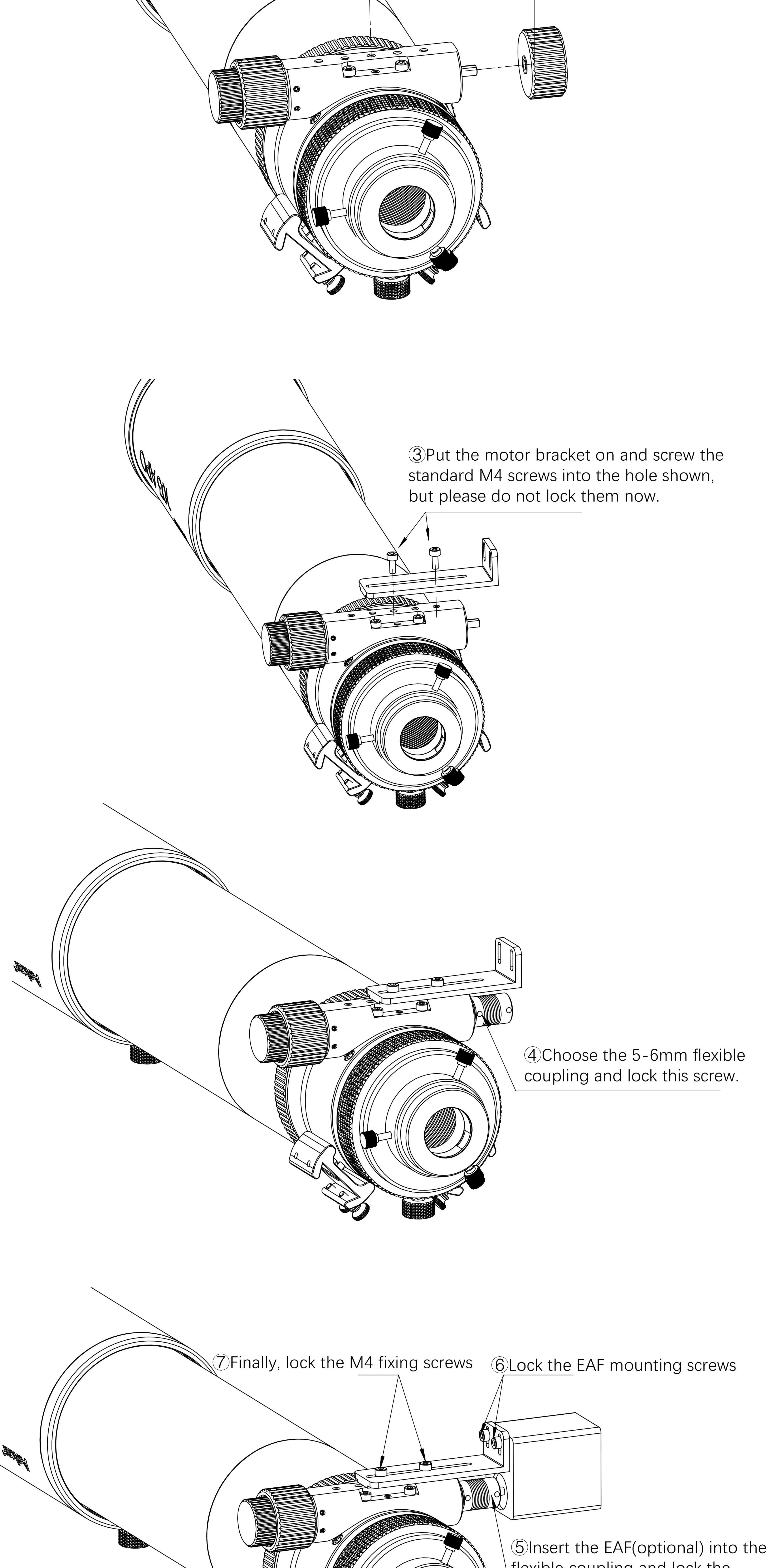

Procedura montażu EAF
- Demontaż pokrętła: Najpierw wykręć śrubę radełkowaną (thumb screw). Następnie, używając klucza imbusowego 1.5mm, zdejmij pokrętło zgrubnej regulacji ostrości.
- Montaż wspornika: Umieść wspornik silnika na korpusie wyciągu i przykręć go za pomocą standardowych śrub M4. Na tym etapie nie dokręcaj śrub do końca, aby zachować możliwość regulacji.
- Instalacja sprzęgła: Wybierz elastyczne sprzęgło 5-6mm i zamontuj je na osi, a następnie zablokuj śrubę mocującą.
- Montaż silnika EAF: Wsuń silnik EAF w elastyczne sprzęgło i dokręć śrubę blokującą sprzęgło.
- Finalizacja: Dokręć śruby mocujące silnik EAF do wspornika, a na końcu dokręć śruby M4 mocujące wspornik do teleskopu.
Wskazówki montażowe
- Nie dokręcaj śrub M4 wspornika silnika przed ostatecznym ustawieniem silnika EAF w sprzęgle.
- Upewnij się, że sprzęgło elastyczne jest poprawnie osadzone na osi przed zablokowaniem śrub.
- Używaj narzędzi o odpowiednim rozmiarze, aby nie uszkodzić gniazd śrub.
Informacje o producencie
Askar
Praktyczna pomoc
Typowe problemy
Upewnij się, że śruby M4 są poluzowane, co pozwoli na niewielką korektę pozycji wspornika przed ostatecznym dokręceniem.
Sprawdź, czy sprzęgło elastyczne nie jest zbyt mocno dociśnięte do obudowy wyciągu i czy oś silnika jest w osi z osią wyciągu.
Przed użyciem
- Klucz imbusowy 1.5mm
- Zestaw montażowy EAF (wspornik, śruby, sprzęgło)
- Teleskop Askar 103APO
- Czyste stanowisko pracy
