Niniejsza instrukcja przedstawia proces montażu wspornika karty graficznej ASRock. Urządzenie służy do podparcia ciężkich kart graficznych, zapobiegając ich wyginaniu się (tzw. GPU sag) wewnątrz obudowy komputera.
Montaż wspornika
- Przygotowanie wspornika: Odblokuj górną część wspornika poprzez jej przekręcenie.
- Regulacja wysokości: Wysuń górną część wspornika na odpowiednią wysokość, dopasowaną do odległości między dnem obudowy a kartą graficzną.
- Instalacja karty: Zamontuj kartę graficzną w slocie PCIe na płycie głównej i przykręć ją do obudowy.

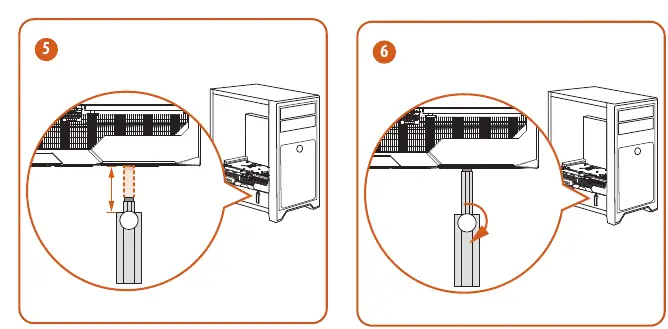

- Umieszczenie wspornika: Umieść wspornik na dnie obudowy komputera, bezpośrednio pod kartą graficzną.
- Dopasowanie: Ustaw wspornik tak, aby jego górna część stykała się z dolną krawędzią karty graficznej.
- Zabezpieczenie: Przekręć górną część wspornika w przeciwnym kierunku, aby zablokować go na wybranej wysokości.
- Weryfikacja: Upewnij się, że wspornik stabilnie podtrzymuje kartę graficzną.
Praktyczna pomoc
Typowe problemy
Odblokuj górną część wspornika, dostosuj wysokość do odległości między dnem obudowy a kartą, a następnie zablokuj ponownie.
Upewnij się, że mechanizm blokujący (przekręcenie górnej części) został poprawnie dokręcony.
Przed użyciem
- Upewnij się, że karta graficzna jest poprawnie zamontowana w slocie PCIe.
- Sprawdź, czy na dnie obudowy jest wystarczająco dużo miejsca na podstawę wspornika.
- Upewnij się, że wspornik nie blokuje wentylatorów karty graficznej.
