Karta wielofunkcyjna analogowa I/O Assured Systems 104-AIO12-8
Instrukcja obsługi karty wielofunkcyjnej 104-AIO12-8: specyfikacja techniczna, konfiguracja zworek, adresowanie, programowanie przetworników A/D i D/A oraz obsługa portów cyfrowych.
Spis treści
Opis produktu

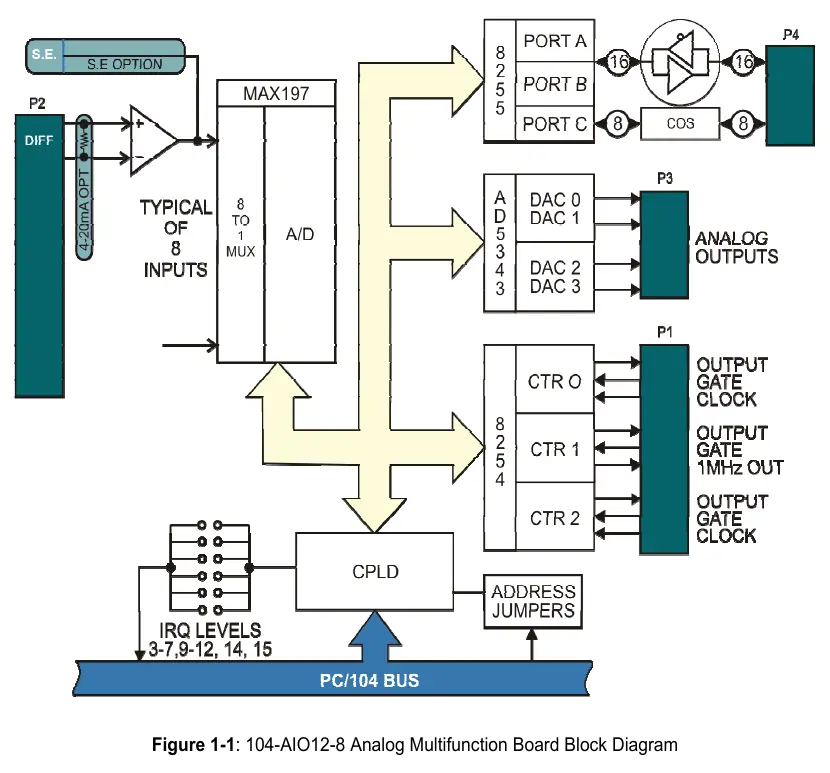

Karta 104-AIO12-8 to wielofunkcyjne urządzenie PC/104 wyposażone w 12-bitowe przetworniki analogowo-cyfrowe (A/D) oraz cyfrowo-analogowe (D/A). Karta oferuje wysoką elastyczność dzięki programowalnym wzmocnieniom, obsłudze wejść różnicowych oraz możliwości konfiguracji dla sygnałów 4-20mA. Zintegrowany układ 82C55A zapewnia 24 linie cyfrowego wejścia/wyjścia, a układ 82C54 oferuje trzy 16-bitowe liczniki/timery do precyzyjnego sterowania czasem i zdarzeniami.
Bezpieczeństwo i instalacja
UWAGA: Zawsze wyłączaj zasilanie komputera przed instalacją karty lub podłączaniem/odłączaniem kabli polowych. Nieprzestrzeganie tej zasady może spowodować trwałe uszkodzenie karty i utratę gwarancji. Instalacja polega na ustawieniu odpowiednich zworek (adres bazowy, przerwania, zakresy napięć) zgodnie z wymaganiami aplikacji, a następnie bezpiecznym osadzeniu karty w stosie PC/104.
Konfiguracja i adresowanie

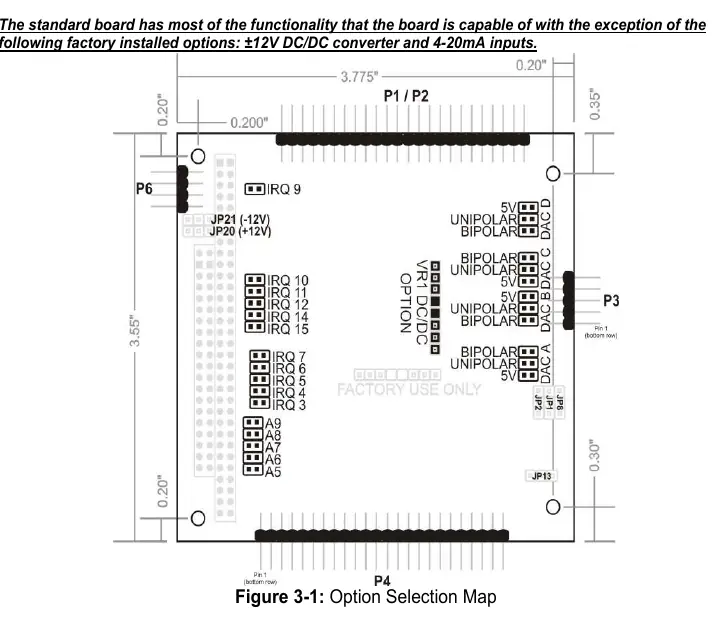

Adres bazowy karty ustawiany jest za pomocą zworek (A5-A9). Należy upewnić się, że wybrany adres nie koliduje z innymi urządzeniami w systemie. Narzędzie FINDBASE dostarczone na nośniku instalacyjnym pomaga w wyborze wolnego zakresu adresów I/O. Zworki służą również do wyboru zakresów napięć wyjściowych DAC oraz konfiguracji zasilania.
Obsługa i programowanie
Karta wykorzystuje 24 kolejne rejestry w przestrzeni I/O. Programowanie obejmuje:
- Przetworniki A/D: Wybór kanału, zakresu napięć (0-5V, 0-10V, ±5V, ±10V) oraz trybu akwizycji.
- Przetworniki D/A: Aktualizacja wartości wyjściowych po uprzednim włączeniu referencji DAC (rejestr Base+18h).
- Cyfrowe I/O: Konfiguracja portów A, B i C za pomocą rejestru poleceń (Base+13h).
- Liczniki/Timery: Wykorzystanie układu 82C54 do generowania przebiegów, pomiaru częstotliwości lub wyzwalania konwersji A/D.
Konserwacja i wsparcie
W przypadku podejrzenia awarii należy skontaktować się z działem obsługi klienta, podając numer modelu i seryjny. Urządzenia podlegają trzyletniej gwarancji na naprawę lub wymianę. Wszelkie modyfikacje niezatwierdzone na piśmie przez producenta mogą skutkować unieważnieniem gwarancji.
