Instrukcja obsługi karty wielofunkcyjnej Assured Systems 104-AIO12-8

Szybki przewodnik po instalacji, konfiguracji zworek, adresowaniu i programowaniu karty wielofunkcyjnej 104-AIO12-8. Zawiera schematy połączeń, mapy rejestrów oraz wytyczne dotyczące bezpiecznego montażu w systemach PC/104.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi przewodnik techniczny dla rodziny kart PC/104 104-AIO12-8. Kluczowym wymogiem bezpieczeństwa jest bezwzględne wyłączenie zasilania komputera przed instalacją lub demontażem karty oraz przed podłączaniem okablowania polowego. Nieprzestrzeganie tej zasady grozi trwałym uszkodzeniem sprzętu i utratą gwarancji.

Instalacja sprzętowa

Przed montażem należy skonfigurować zworki (adres bazowy, przerwania IRQ, zakresy napięć DAC). Proces instalacji obejmuje:

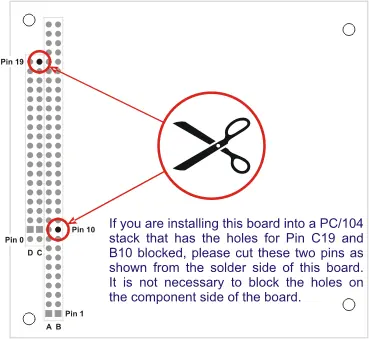

Instrukcja przycinania pinów w przypadku blokady otworów w stosie PC/104
Instrukcja przycinania pinów w przypadku blokady otworów w stosie PC/104
Schemat zasilania wzmacniacza operacyjnego napięciem +12V.
Schemat zasilania wzmacniacza operacyjnego napięciem +12V.
Schemat podłączenia źródła sygnału jednostronnego do wejścia różnicowego.
Schemat podłączenia źródła sygnału jednostronnego do wejścia różnicowego.
  • Ustawienie zworek zgodnie z wymaganiami aplikacji.
  • Wyłączenie zasilania systemu PC/104.
  • Montaż elementów dystansowych (standoffs).
  • Ostrożne wpięcie karty w złącze PC/104, dbając o poprawne wyrównanie pinów.
  • Podłączenie kabli I/O.
  • Weryfikację poprawności połączeń przed włączeniem zasilania.

Konfiguracja i opcje

Karta oferuje elastyczną konfigurację poprzez zworki:

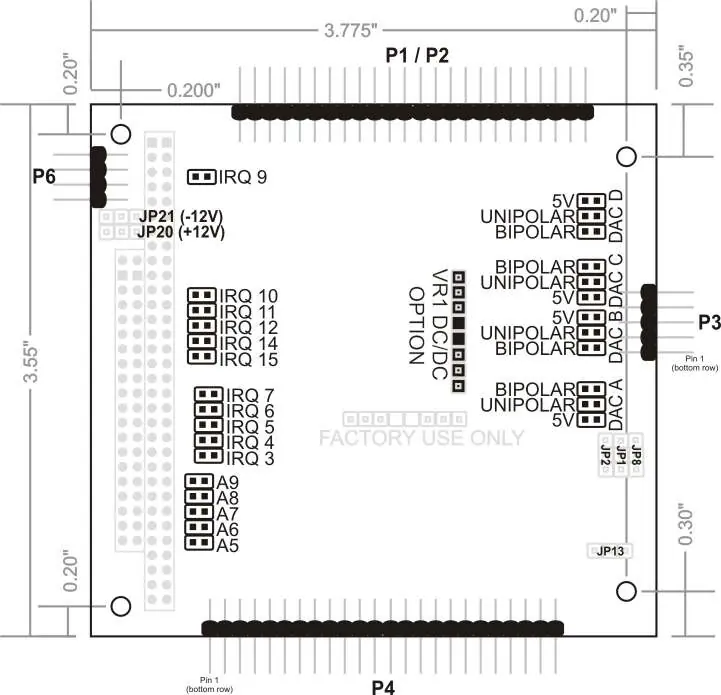

Mapa rozmieszczenia zworek na karcie
Mapa rozmieszczenia zworek na karcie
Schemat złączy P1 i P2
Schemat złączy P1 i P2
  • Adres bazowy: Ustawiany za pomocą zworek A5-A9 w zakresie 100-3FFh.
  • Zakresy DAC: Wybierane zworkami dla każdego kanału (0-5V, 0-10V, ±5V, ±10V).
  • Zasilanie ±12V: Wybierane zworkami JP20/JP21 (z magistrali PC/104 lub złącza P6).
  • Opcje fabryczne: Dostępne wersje z konwerterem DC/DC (+5V only), wejściami 4-20mA oraz rozszerzonym zakresem temperatur.

Programowanie

Karta wykorzystuje 24 kolejne rejestry w przestrzeni I/O. Główne funkcje obejmują:

  • A/D Converter: Sterowanie poprzez zapis bajtu kontrolnego (kanał, zakres, tryb).
  • Digital I/O: Oparte na układzie 82C55A, konfigurowane przez rejestr poleceń (Base + 13h).
  • Counter/Timer: Oparty na układzie 82C54, umożliwia generowanie przerwań, pomiar częstotliwości i wyzwalanie konwersji A/D.

Rozwiązywanie problemów

W przypadku problemów z adresem bazowym należy użyć narzędzia FINDBASE.EXE dostarczonego na płycie CD, aby uniknąć konfliktów z innymi funkcjami systemu. W przypadku błędów w odczycie liczników zaleca się użycie operacji zatrzaskiwania (counter-latch) przed odczytem danych.

Dane techniczne

  • Wejścia analogowe: 8 kanałów różnicowych, 12-bit, 100k próbek/s.
  • Wyjścia analogowe: 4 kanały, 12-bit.
  • Digital I/O: 24 linie (82C55A).
  • Zasilanie: +5V, opcjonalnie ±12V.
  • Temperatura pracy: 0 do +70°C (standard) lub -40 do +85°C (opcja).

Informacje o producencie

Assured Systems

Profil marki

Praktyczna pomoc

Typowe problemy

Konflikt adresów I/O

Użyj narzędzia FINDBASE.EXE, aby sprawdzić dostępne adresy i uniknąć nakładania się funkcji.

Błędne dane z liczników

Wykonaj operację zatrzaskiwania (counter-latch) przed odczytem lub wstrzymaj zliczanie (gate low).

Brak napięcia na wyjściach DAC

Upewnij się, że bit 0 w rejestrze Base + 18h został ustawiony na 1 (DAC Reference Enable).

Przed użyciem

  • Wyłącz zasilanie komputera przed instalacją karty.
  • Skonfiguruj zworki adresu bazowego (A5-A9).
  • Sprawdź ustawienia zworek zakresów napięć DAC.
  • Upewnij się, że zasilanie ±12V jest dostarczone (z magistrali lub P6).
  • Zainstaluj oprogramowanie z dołączonej płyty CD.

Parametry w praktyce

12-Bit Resolution
Rozdzielczość przetworników A/D i D/A, przekładająca się na 4096 kroków wartości.
Common Mode Rejection (86dB)
Zdolność wejść różnicowych do tłumienia zakłóceń wspólnych dla obu linii sygnałowych.

Ilustracje i schematy

  • Figure 1-1: Blokowy schemat karty 104-AIO12-8 pokazujący połączenia między magistralą, przetwornikami i portami.
  • Figure 2-1: Instrukcja przycinania pinów C19 i B10 w przypadku blokady otworów w stosie PC/104.
  • Figure 3-1: Mapa rozmieszczenia zworek na płytce drukowanej.
  • Figure 6-1: Schemat złączy P1 i P2 dla wejść analogowych i liczników.

Zgodność modelu

  • Karta przeznaczona do systemów PC/104.
  • Wymaga zasilania +5V; ±12V wymagane dla pełnej pracy przetworników analogowych.
  • Wersje z konwerterem DC/DC pozwalają na pracę przy zasilaniu wyłącznie +5V.
