Instrukcja montażu oprawy wpuszczanej Astro Minima Round
Dowiedz się, jak bezpiecznie zamontować oprawę wpuszczaną Astro Minima Round. Instrukcja zawiera schemat podłączenia elektrycznego, wymagane wymiary otworu montażowego oraz ważne ostrzeżenia dotyczące izolacji termicznej i materiałów...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Astro Minima Round to oprawa wpuszczana wymagająca otworu o średnicy 76 mm. Montaż wymaga wyłączenia zasilania i zachowania 150 mm odstępu od izolacji termicznej. str. 1, 2
Najważniejsze czynności
- Wyłącz zasilanie przed montażem str. 2
- Podłącz przewody: Faza (brązowy/czerwony), Neutralny (niebieski/czarny), Uziemienie (zielony/żółty) str. 1, 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica otworu montażowego | 76 mm | Wymagany otwór w suficie | str. 2 |
| Minimalny odstęp od izolacji | 150 mm | Bezpieczna odległość od materiałów izolacyjnych | str. 2 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Ostrzeżenia i kody kolorów str. 1
- Instrukcja montażu krok po kroku str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oprawa Astro Minima Round to wpuszczane oświetlenie sufitowe. Przed przystąpieniem do montażu należy upewnić się, że miejsce instalacji nie jest pokryte izolacją termiczną ani wykonane z materiałów łatwopalnych (np. drewna). Wymagany otwór montażowy w suficie ma średnicę 76 mm (3 cale).
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do jakichkolwiek prac elektrycznych należy bezwzględnie wyłączyć zasilanie w obwodzie. Oprawa nie jest przystosowana do montażu w materiałach łatwopalnych ani do przykrywania izolacją termiczną.
Instrukcja montażu
- Wyłącz zasilanie elektryczne.
- Wykonaj otwór w suficie o średnicy 76 mm (3 cale).
- Przygotuj oprawę do montażu.
- Otwórz pokrywę bloku zacisków.
- Podłącz przewody zgodnie z oznaczeniami: N (Neutralny), L (Faza) oraz uziemienie.
- Zamknij pokrywę bloku zacisków.

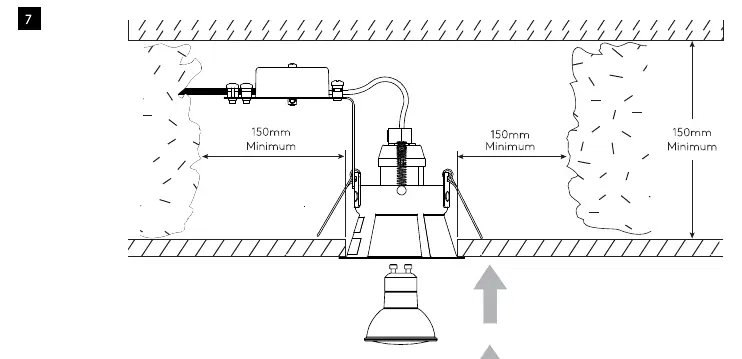

- Umieść oprawę w otworze, zachowując minimalny odstęp 150 mm od izolacji termicznej i elementów konstrukcyjnych.
Podłączenie elektryczne
Przewody należy podłączyć zgodnie z następującą kolorystyką:
- Faza (Live): Brązowy lub Czerwony.
- Neutralny (Neutral): Niebieski lub Czarny.
- Uziemienie (Earth): Zielony lub Żółty.
Informacje o producencie
Astro Pneumatic Tool Co.
Praktyczna pomoc
Typowe problemy
Upewnij się, że otwór w suficie ma dokładnie 76 mm średnicy.
Nie przykrywaj oprawy izolacją termiczną; zachowaj minimalny odstęp 150 mm od materiałów izolacyjnych.
Przed użyciem
- Wyłącz zasilanie w obwodzie
- Sprawdź, czy sufit nie jest wykonany z materiałów łatwopalnych
- Przygotuj otwór montażowy o średnicy 76 mm
- Zidentyfikuj przewody (Faza, Neutralny, Uziemienie)
