Instrukcja wymiany dysku HDD i wentylatora w laptopie ASUS 1015PX

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera szczegółową procedurę demontażu laptopa ASUS 1015PX w celu wymiany wentylatora chłodzącego oraz uzyskania dostępu do komory dysku twardego (HDD). Przed przystąpieniem do prac należy przygotować odpowiednie narzędzia, w tym śrubokręt oraz narzędzie do podważania obudowy.

Przygotowanie i bezpieczeństwo

• Zawsze wyłącz urządzenie i odłącz zasilacz przed rozpoczęciem prac.
• Wymontuj baterię jako pierwszy krok, aby uniknąć przypadkowego zwarcia.
• Zachowaj ostrożność podczas pracy z delikatnymi taśmami sygnałowymi (ribbon cables) oraz zatrzaskami obudowy.

Procedura demontażu

Proces wymaga systematycznego odkręcania śrub i delikatnego podważania elementów obudowy:

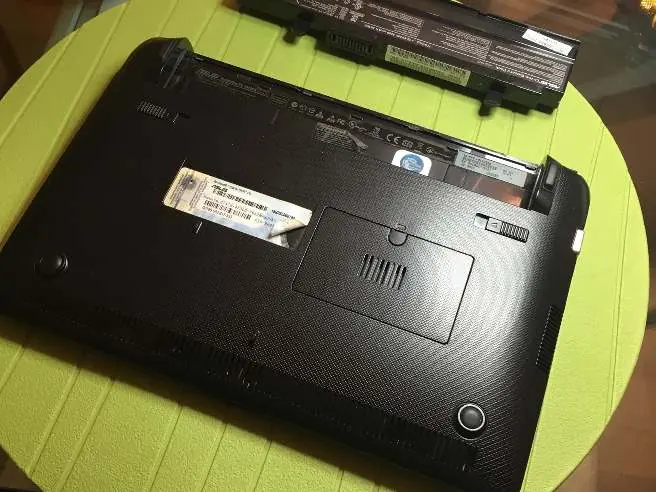

1. Demontaż baterii: Wyjmij baterię z urządzenia.

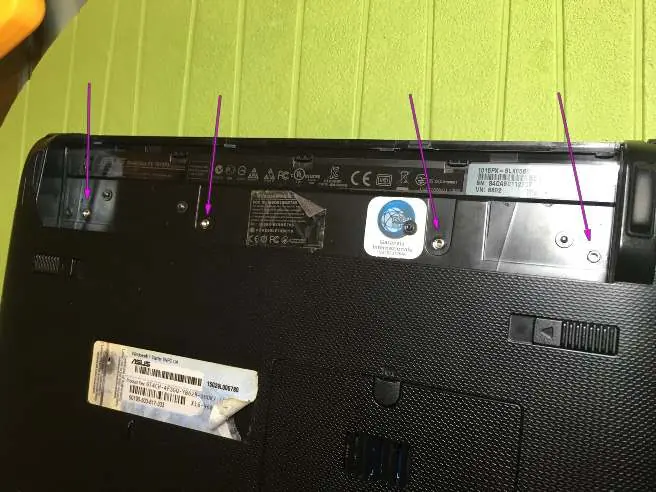

2. Odkręcanie obudowy: Odkręć 4 śruby mocujące panel dolny.
3. Klawiatura: Użyj śrubokręta, aby zwolnić zatrzaski klawiatury w dwóch szczelinach. Podważ krawędzie narzędziem do otwierania, aby odpiąć klawiaturę na całym obwodzie.

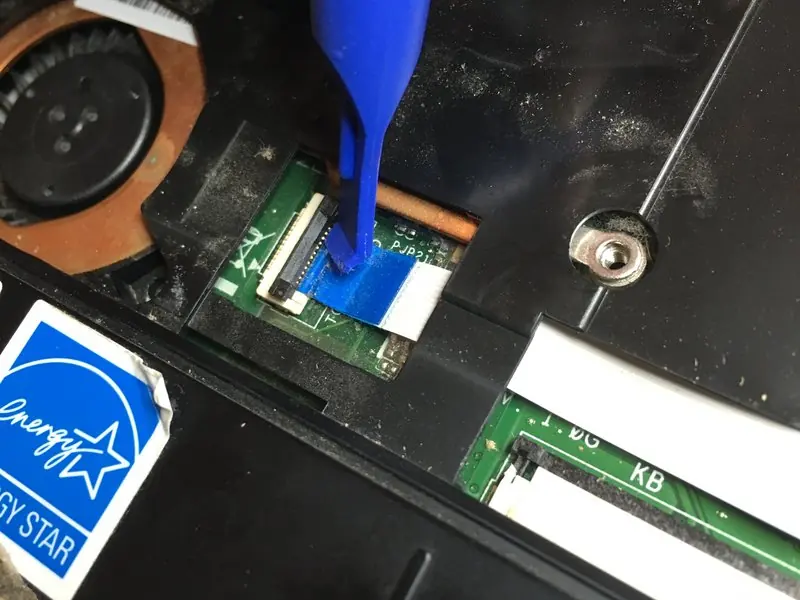

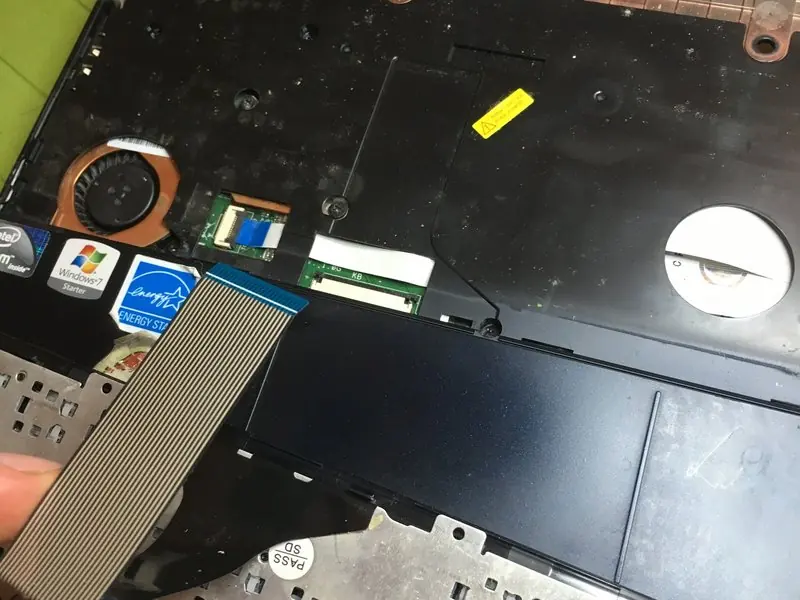

4. Taśmy sygnałowe: Odłącz taśmy klawiatury i touchpada, otwierając czarne zatrzaski złącza.

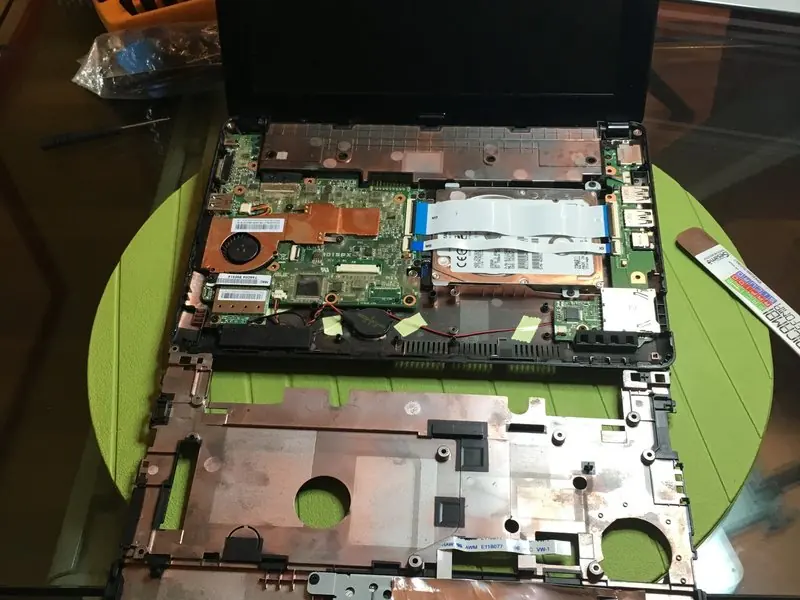

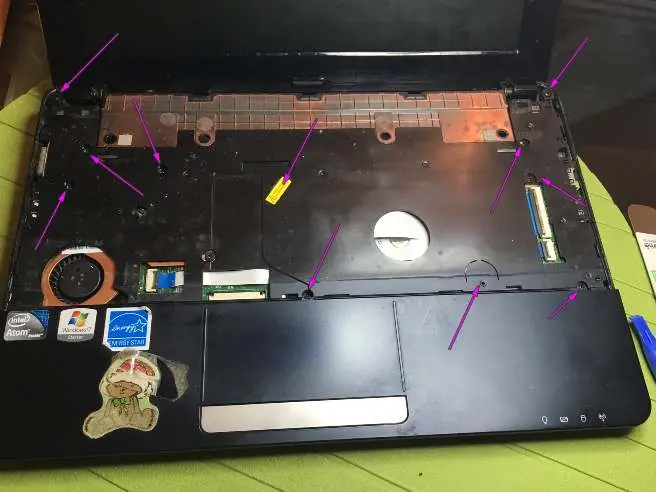

5. Dostęp do podzespołów: Po odkręceniu śrub pod klawiaturą (w tym śruby ukrytej pod żółtą naklejką) i podważeniu panelu touchpada, uzyskasz dostęp do płyty głównej.

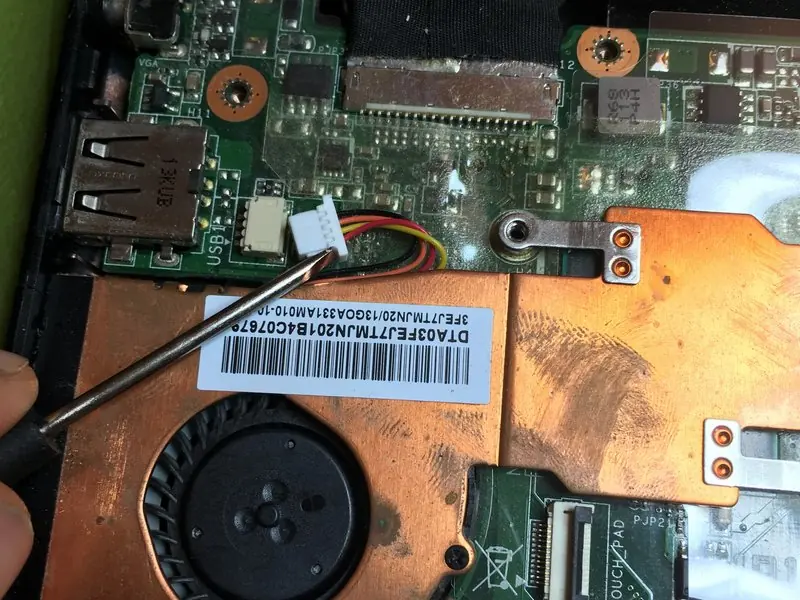

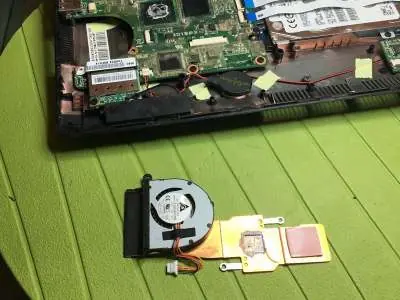

6. Wentylator i radiator: Odkręć śruby mocujące radiator i wentylator, a następnie odłącz taśmę zasilającą wentylator.

Konserwacja i montaż

Podczas wymiany wentylatora lub radiatora konieczne jest oczyszczenie procesora i radiatora ze starej pasty termoprzewodzącej. Przed ponownym montażem nałóż nową warstwę pasty Arctic. Aby złożyć urządzenie, wykonaj wszystkie powyższe kroki w odwrotnej kolejności.

Wymiana dysku HDD

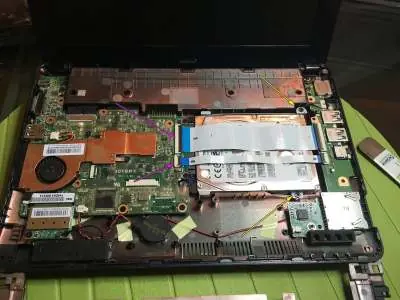

Aby wymienić lub wyjąć dysk twardy, po uzyskaniu dostępu do wnętrza urządzenia należy odłączyć dwie taśmy sygnałowe (oznaczone fioletowymi strzałkami) oraz odkręcić dwie śruby mocujące dysk (oznaczone żółtymi strzałkami).
